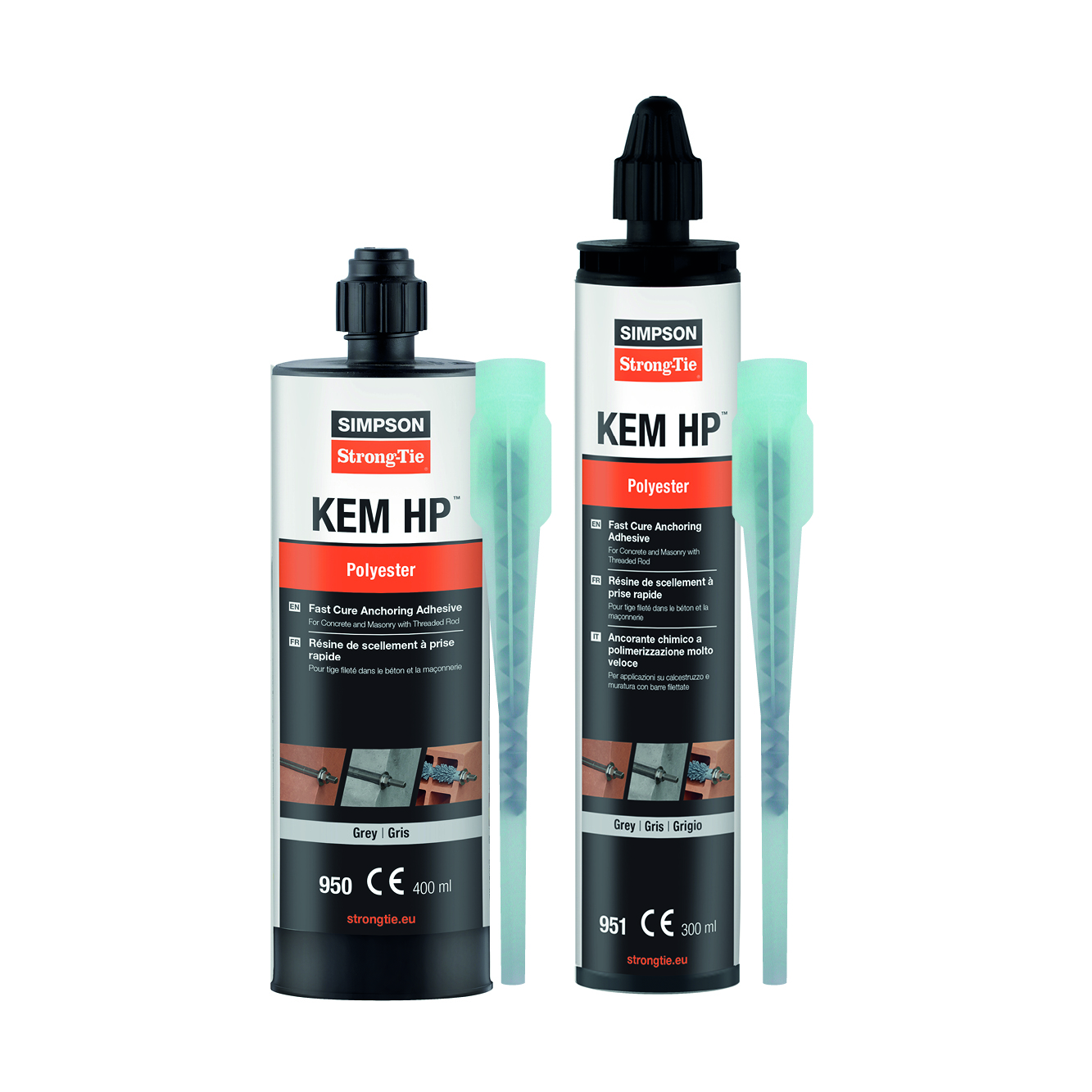

KEM HP

Hurtigherdende forankringslim

KEM HP er et polyester forankringslim for middels til tunge applikasjoner.

Den hurtigherdende formelen gir god ytelse ved forankring av gjengestenger i ikke-sprukket betong og murverk.

Arbeidstemperatur: fra -40 °C opp til +80 °C (kortvarig) og fra -40 °C opp til +50 °C (langvarig).

Teknisk dataark

Avtalegrunnlag

Produktinformasjon

Bilder

Egenskaper

Materiale

Polyester

Applikasjoner

Bruksområder

Stålkonstruksjoner
Tre-til-betong festemidler
Industriell konstruksjon
Stål- og metallkonstruksjoner (rekkverk, braketter osv.)
Forankringer for porter og maskiner

Egnet til

Gjengestenger i ikke-sprukket betong
Gjengestenger i murverk

Tekniske data

KEM HP

Art. nr.	Type	Farge på etikett	Innhold	Språk	Lagringstid	Antall pr. kartong	Antall pr. pall
951040BH00000	KEM HP 951	Blue-to-Grey	300	EN, PL, DA, NO, SV, FI	18	12	1152

Avstand, kantavstand og elementtykkelse – Betong

Art. nr.	Avstand, kantavstand og elementtykkelse
	BFK innstøpingsdybde
	Avstand	Innbyrdes avstand mellom ankere	Kant avstand	Minimum kant avstand	Minimum tykkelse innfestingsmateriale
KEM HP + M8	240	40	120	40	110
KEM HP + M10	270	50	135	50	120
KEM HP + M12	330	60	165	60	140
KEM HP + M16	380	80	190	80	160
KEM HP + M20	510	100	255	100	220
KEM HP + M24	630	120	315	120	270

Karakteristisk motstand – Strekk – NRk [kN] – stålkvalitet 5,8

Art. nr.	Nominell innstøpingsdybde	Karakteristisk motstand – stålkvalitet 5,8
	h_ef	Strekk
		Ikke-sprukket betong
		C20/25
KEM HP + M8	80	17.1
KEM HP + M10	90	22.6
KEM HP + M12	110	33.2
KEM HP + M16	125	50.3
KEM HP + M20	170	85.5
KEM HP + M24	210	126.7

Karakteristisk motstand – skjær – VRk [kN]

Art. nr.	Nominell innstøpingsdybde	Karakteristisk motstand
	h_ef	Skjær - VRk
		Statiske og kvasi-statiske belastninger
		stålkvalitet 5.8	syrefast stål, kvalitet A4‑70
KEM HP + M8	80	9.1	12.8
KEM HP + M10	90	14.5	20.3
KEM HP + M12	110	21.1	29.5
KEM HP + M16	125	39.3	55
KEM HP + M20	170	61.3	85.8
KEM HP + M24	210	88.3	123.6

Dimensjonerende motstand – Strekk – NRd [kN] – stålkvalitet 5.8

Art. nr.	Nominell innstøpingsdybde	Dimensjonerende motstand – Stålkvalitet 5.8
	h_ef	Strekk
		Ikke-sprukket betong
		C20/25
KEM HP + M8	80	9.5
KEM HP + M10	90	12.6
KEM HP + M12	110	18.4
KEM HP + M16	125	27.9
KEM HP + M20	170	47.5
KEM HP + M24	210	70.4

Dimensjonerende motstand– skjær – VRd [kN]

Art. nr.	Nominell innstøpingsdybde	Dimensjonerende motstand
	h_ef	Skjær- VRd
		Statiske og kvasi-statiske belastninger
		stålkvalitet 5.8	syrefast stål, kvalitet A4‑70
KEM HP + M8	80	7.3	8.2
KEM HP + M10	90	11.6	13
KEM HP + M12	110	16.9	18.9
KEM HP + M16	125	31.4	35.2
KEM HP + M20	170	49	55
KEM HP + M24	210	70.6	79.2

Anbefalt motstand – Trekk – N [kN] – stålkvalitet 5.8

Art. nr.	Nominell innstøpingsdybde	Anbefalt motstand – stålkvalitet 5.8
	h_ef	Strekk - N
		Ikke-sprukket betong
		C20/25
KEM HP + M8	80	6.8
KEM HP + M10	90	9
KEM HP + M12	110	13.2
KEM HP + M16	125	20
KEM HP + M20	170	33.9
KEM HP + M24	210	50.3

Anbefalt motstand – skjær – V [kN]

Art. nr.	Nominell innstøpingsdybde	Anbefalt motstand
	h_ef	skjær – V
		Statiske og kvasi-statiske belastninger
		stålkvalitet 5.8	syrefast stål, kvalitet A4‑70
KEM HP + M8	80	5.2	5.9
KEM HP + M10	90	8.3	9.3
KEM HP + M12	110	12	13.5
KEM HP + M16	125	22.4	25.2
KEM HP + M20	170	35	39.3
KEM HP + M24	210	50.4	56.6

Massiv teglstein (fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1)

Art. nr.	tillatte strekk- og skjærbelastninger [kN] for et enkeltforankring uten påvirkning fra ankeravstand og kantavstander
	Nominell innstøpingsdybde	Hull diameter d₀	Massiv teglstein - (fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm³ EN 771-1)		Kant avstand C_cr = C_min	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
	Nominell innstøpingsdybde	Hull diameter d₀	Strekk - N	Skjær - V	Kant avstand C_cr = C_min	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
KEM HP + M8	80	10	0.9	1.6	120	240	6
KEM HP + M10	90	12	0.9	1.9	135	270	10
KEM HP + M12	100	14	0.7	2.6	150	300	10
KEM HP + M16	100	18	1.3	2.6	150	300	10

1kN ≈ 100 kgf

(1) Enkeltforankring uten påvirkning fra ankeravstand og kantavstander
(2) Dimensjoneringsmetode i henhold til EOTA TR054
(3) De anbefalte lastene N og V er avledet fra de karakteristiske lastene i ETA-20/ 0107sertifikatet og inkluderer de delvise sikkerhetsfaktorene γf=1.4
(4) Verdier som gjelder for temperatur 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) For alle andre tilfeller, mer detaljert informasjon eller annet murverk, se ETA-sertifiseringen

Hul teglstein, dobbel (UNI-standard) (fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1)

Art. nr.	tillatte strekk- og skjærbelastninger [kN] for et enkelt forankringspunkt uten hensyn til ankeravstand og kantavstander.
	Hul teglstein, dobbel (UNI-standard) (fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1)					Kant avstand C_cr = C_min	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
	Min. Nominell innstøpingsdybde	Bolts diameter	Hull diameter d₀	Strekk - N [Nm]	Skjær - V [mm]	Kant avstand C_cr = C_min	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
KEM HP + BRP Ø12	50	M6 - M8	12	0.3	0.9	100	250	4
KEM HP + BRP Ø15	85	M8 - M10	16	0.3	0.9	100	250	4
KEM HP + BRP Ø20	85	M12 - M16	22	0.4	0.9	120	250	4

1kN ≈ 100 kgf

(1) Enkeltforankring uten påvirkning fra ankeravstand og kantavstander
(2) Dimensjoneringsmetode i henhold til EOTA TR054
(3) De anbefalte lastene N og V er avledet fra de karakteristiske lastene i ETA-20/ 0107sertifikatet og inkluderer de delvise sikkerhetsfaktorene γf=1.4 og γm
(4) Verdier som gjelder for temperatur 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) For alle andre tilfeller, mer detaljert informasjon eller annet murverk, se ETA-sertifiseringen

Celleformet teglstein (leire) - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1

Art. nr.	tillatte strekk- og skjærbelastninger [kN] for et enkelt forankringspunkt uten hensyn til kantavstand og ankeravstand
	Celleformet teglstein (leire) - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1 [d₀] [mm]					Kant avstand C_cr = C_min [mm]	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
	Min. Nominell innstøpingsdybde	Bolt diameter	Hull diameter d₀	Strekk - N	Skjær - V	Kant avstand C_cr = C_min [mm]	Avstand S_cr = S_min	Maksimalt tiltrekkingsmoment
KEM HP + BRP Ø12	50	M6 - M8	12	0.1	0.6	100	250	4
KEM HP + BRP Ø15	85	M8 - M10	16	0.1	0.6	100	250	4
KEM HP + BRP Ø20	85	M12 - M16	22	0.1	0.7	120	250	4

1kN ≈ 100 kgf

(1) Enkeltforankring uten påvirkning fra ankeravstand og kantavstander
(2) Dimensjoneringsmetode i henhold til EOTA TR054
(3) De anbefalte lastene N og V er avledet fra de karakteristiske lastene i ETA-20/ 0107sertifikatet og inkluderer de delvise sikkerhetsfaktorene γf=1.4 og γm
(4) Verdier som gjelder for temperatur 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) For alle andre tilfeller, mer detaljert informasjon eller annet murverk, se ETA-sertifiseringen
(6) M6-bolten er ikke inkludert i ETA-sertifiseringen

Montering

Installasjonsparametere – Betong

Art. nr.	Nominell innstøpingsdybde	Installasjonsparametere
Art. nr.	h_ef	Hull diameter	Boredybde (sylinder) – h0 ≥	Maks. hull i innfestingen Ø - df ≤	Nøkkelstørrelse DIN 934 (ISO 4032) - SW [mm]	maks. tiltrekkingsmoment
KEM HP + M8	80	10	80	9	13	10
KEM HP + M10	90	12	90	12	17	20
KEM HP + M12	110	14	110	14	19	40
KEM HP + M16	125	18	125	18	24	80
KEM HP + M20	170	24	170	22	30	120
KEM HP + M24	210	28	210	26	36	160

1kN ≈ 100 kgf

(1) Enkeltanker uten påvirkning fra avstand og kantavstand i betong C20/25
(2) Beregningsmetode i henhold til EN 1992-4:2018 (γc = 1,5; ψsus = 1)
(3) De dimensjonerende lastene Nrd og Vrd er avledet fra de karakteristiske lastene i ETA‑20/0108‑sertifikatet og inkluderer de delvise sikkerhetsfaktorener γm
(4) De anbefalte belastningene N og V er avledet fra de karakteristiske lastene i ETA-ETA‑20/0108‑sertifikatet og inkluderer de delvise sikkerhetsfaktorene γf=1,4 og γm
(5) Verdier som gjelder for temperatur 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(6) Verdi for ren skjærkraft med kantavstand C ≥ 10xhnom
(7) For alle andre tilfeller og mer detaljert informasjon, se teknisk datablad og ETA-sertifiseringer

Reference

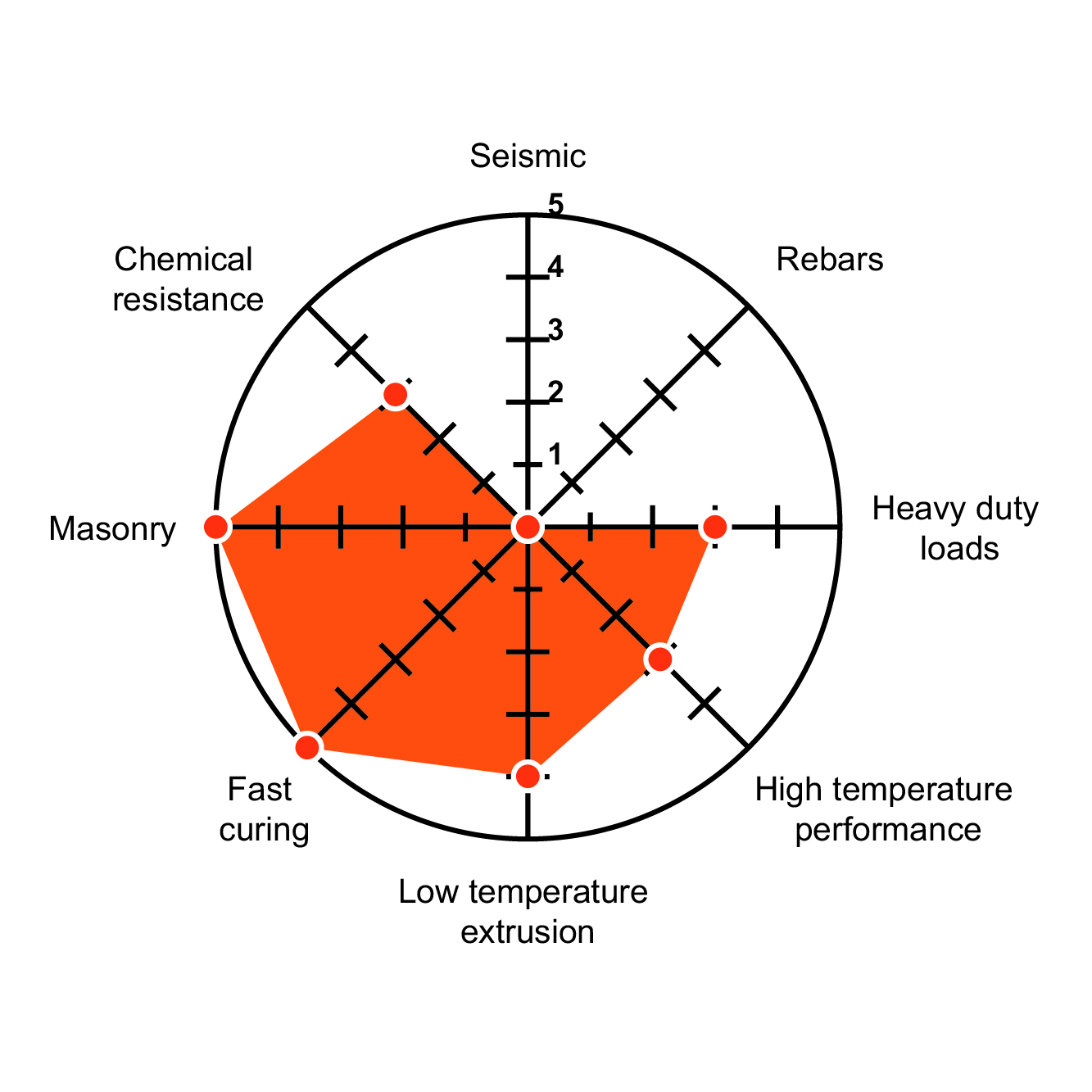

Fordeler

Hurtigherdende
Middels til tunge belastninger
Egnet for fuktig betong og vannfylte hull

Egenskaper

Europeisk teknisk vurdering ETA‑20/0108 for ikke‑sprukket betong i henhold til EAD 330499‑01‑0601
Europeisk teknisk godkjenning ETA‑20/0107 for murverk i henhold til EAD 330076‑00‑0604
For middels til tunge laster
God tiksotropi
Egnet for innfesting i vertikale flater og tak
Temperaturintervall etter herding: -40 / +50 °C (maks. +80 °C i korte perioder)
LEED testet A+

Technical Notes

Additional documents

kem-hp-eta-20-0108-en-op7-2020-01-30-2873-cpr-m-527-16-10-2020.pdf (348.66 KB)

eta-20-0107-kem-hp-masonry-2873-cpr-m-527-17-10-20-01-01-2021.pdf (67.34 KB)
