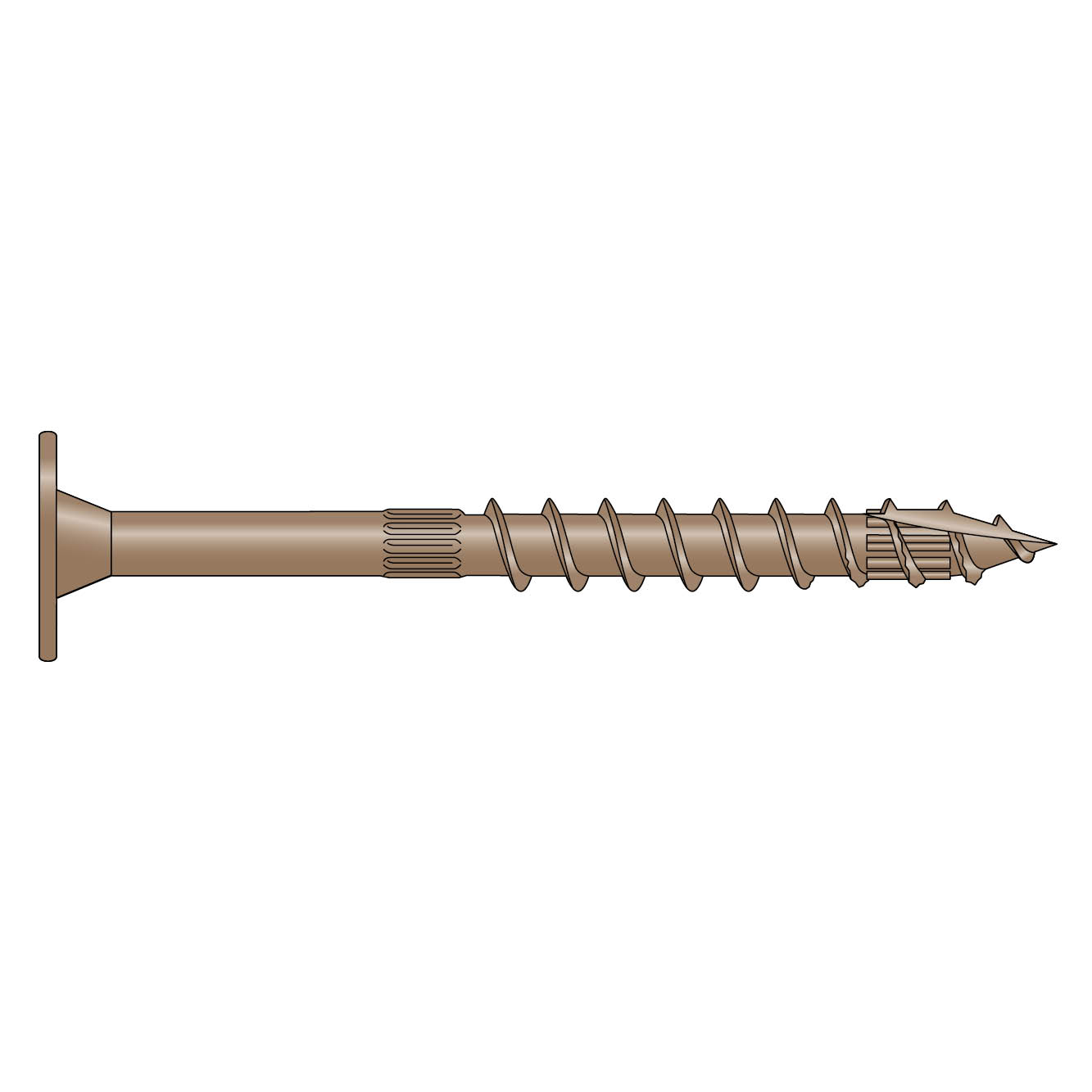

Konstruksjonsskrue, Utvendig

SDWS konstruksjonsskruer til utendørs bruk installeres uten forboring. Den patenterte spissen sikrer at skruen raskt biter seg fast i treet, og det er ingen grunn til forboring. De grove gjengene på skruen gir høy uttrekksstyrke, og det store, lavprofilerte skivehodet betyr at du ikke trenger underlagsskiver.

Teknisk dataark

CE-merket

Revêtement double barrière

Outdoor

Anvendelsesklasse 3

Fastener Designer

Produktinformasjon

Bilder

Stud wall assembly

Railing fastening

Egenskaper

Fordeler

Ingen forboring
Skivehode fungerer som undelags skive
Sagtannede gjenger sikrer hurtig innskruing
TX spor for optimal kraftoverføring

Applikasjoner

Skjøter

Tre til tre

Bruksområder

Egnet til utendørs bruk

Tekniske data

Dimensjoner

Referanse	Dimensjoner[mm]
	Other		Dimensjoner[mm]
	NOBB nr.	Antall pr. eske	d[mm]	L[mm]	dₕ[mm]	lg[mm]	Bit[mm]
SDWS08X75DB	56453513	50.0	8	75	19.4	37	T-40
SDWS08X100DB	56453524	50.0	8	100	19.4	59	T-40
SDWS08X126DB	56453532	50.0	8	126	19.4	69	T-40
SDWS08X151DB	56453543	50.0	8	151	19.4	69	T-40
SDWS08X202DB	56453558	50.0	8	202	19.4	69	T-40
SDWS08X252DB	56453562	50.0	8	252	19.4	69	T-40

Produktkarakteristiske egenskaper for skruer

Referanse	Screw Parameters
	Produktkarakteristiske egenskaber
	Boyningsstyrke - My,ₖ[Nm]	Karakteristisk uttrekks parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristisk hovdegjennomtrekningsparameter - fₕₑₐd,ₖ[N/mm²]	Karakteristisk trekkstyrke - fₜₑₙₛ,ₖ[kN]	Karakteristisk torsjonsstyrke - fₜₒᵣ,ₖ[Nm]
SDWS08X75DB	17.4	13.2	21.4	21.4	24.2
SDWS08X100DB	17.4	13.2	21.4	21.4	24.2
SDWS08X126DB	17.4	13.2	21.4	21.4	24.2
SDWS08X151DB	17.4	13.2	21.4	21.4	24.2
SDWS08X202DB	17.4	13.2	21.4	21.4	24.2
SDWS08X252DB	17.4	13.2	21.4	21.4	24.2

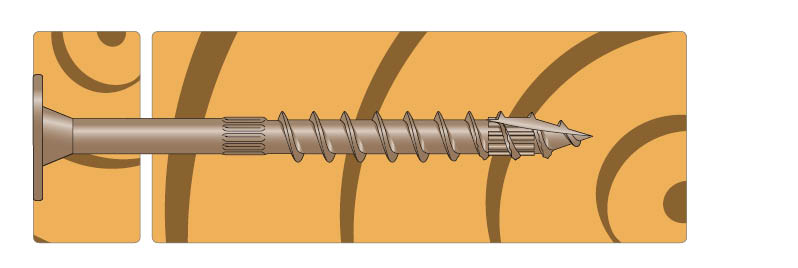

Montering

Railing fastening

Exterior timber element fastening

Exterior timber element fastening

Stud wall assembly

Sertifiseringer

Ytelseserklæring (DoP)

uk-dop-h10-0017-issue3.pdf

product.doc.history.show

2015-08-05

uk-dop-h10-0017-issue-2.pdf

2013-05-24

e92826f07ed8142eece98b2b2e713564ae836408.pdf

Nedlastinger

Structural Fasteners Technical Guide

I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.

Structural Fasteners Technical Guide

Bla i PDF online
Flyer Solid-Drive

Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.

Last ned PDF

Bla i PDF online
