SWD

Nordisk treskrue, Dobbeltgjenget

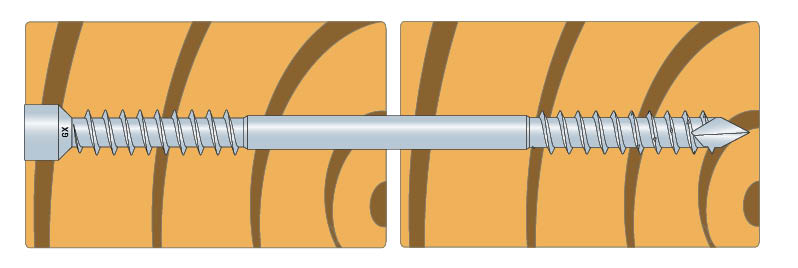

Dobbeltgjenget treskrue benyttes til montasje i tyngre trekonstruksjoner som f.eks. limtrebjelker og trekonstruksjoner der innfestingen skal være skjult. Skruen har protec+ overflatebelegg som er C3 klassifisert og gir en sterk og glatt overflate. Skruen kan benyttes i beskyttet utendørsmiljø. Spikerspissen gir en perfekt forsenking og  minimerer faren for sprekkdannelser.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
EPD
EPD
Protec® +
Protec® +
Anvendelsesklasse 2
Anvendelsesklasse 2
Outdoor
Outdoor
Fastener Designer
Fastener Designer
SWD_SSTBP_homepage_PL_pl
SWD_SSTBP_homepage_LV_en
SWD_SSTBP_homepage_NO_no
SWD_SSTBP_homepage_DK_da

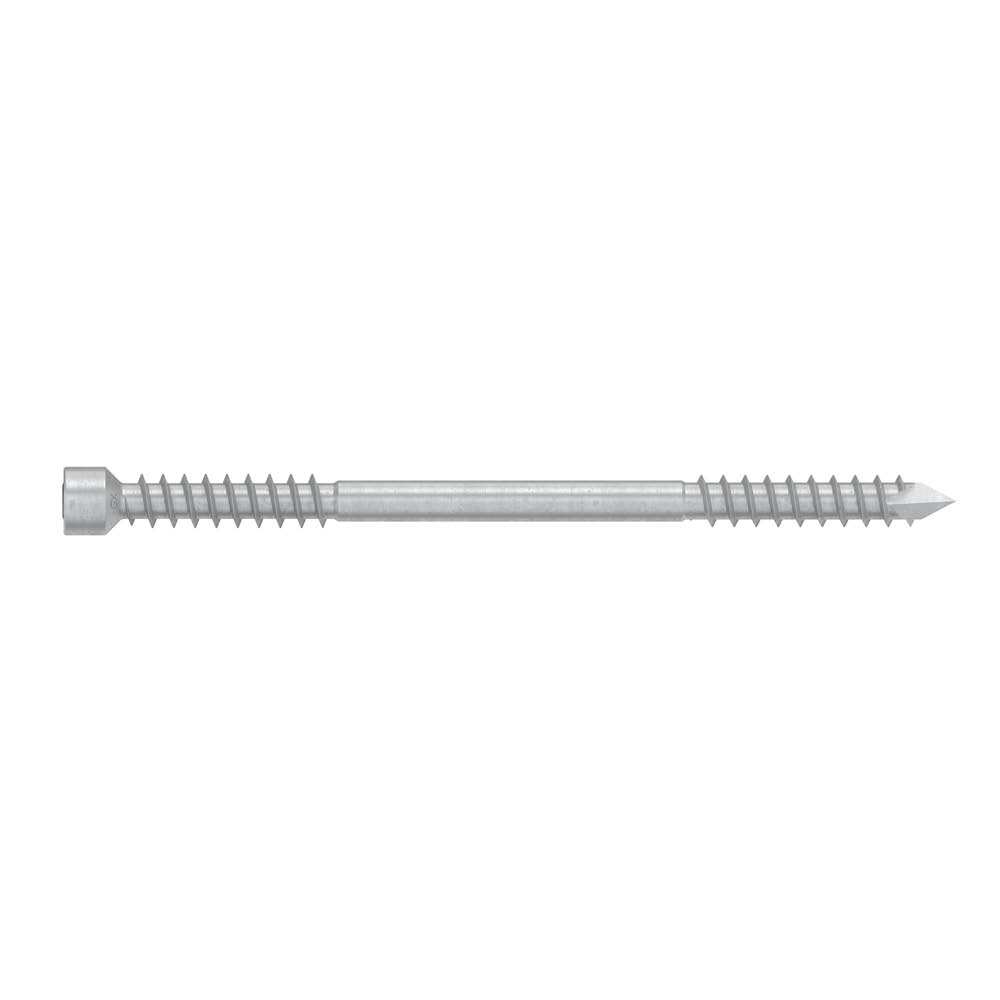

SWD Main Image.jpg

Produktinformasjon

Bilder

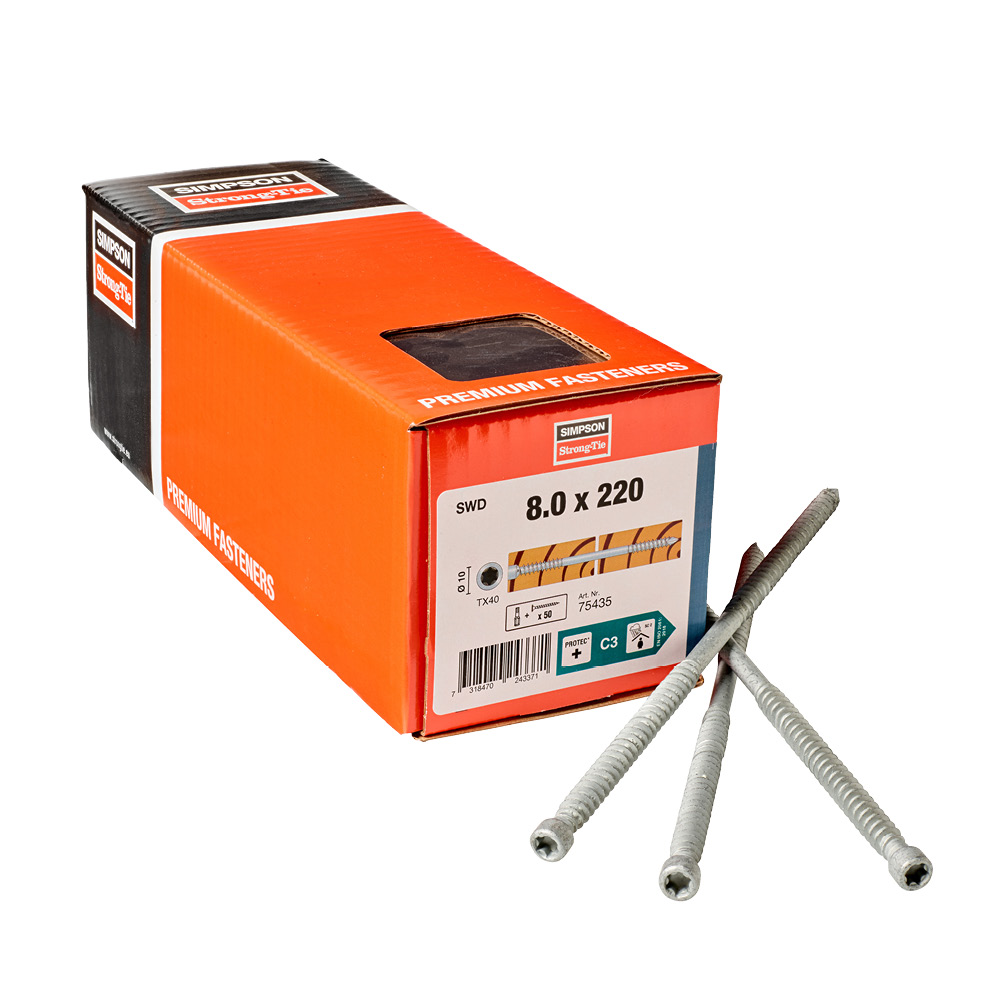

SWD Prod image.jpg
SWD Main Image.jpg

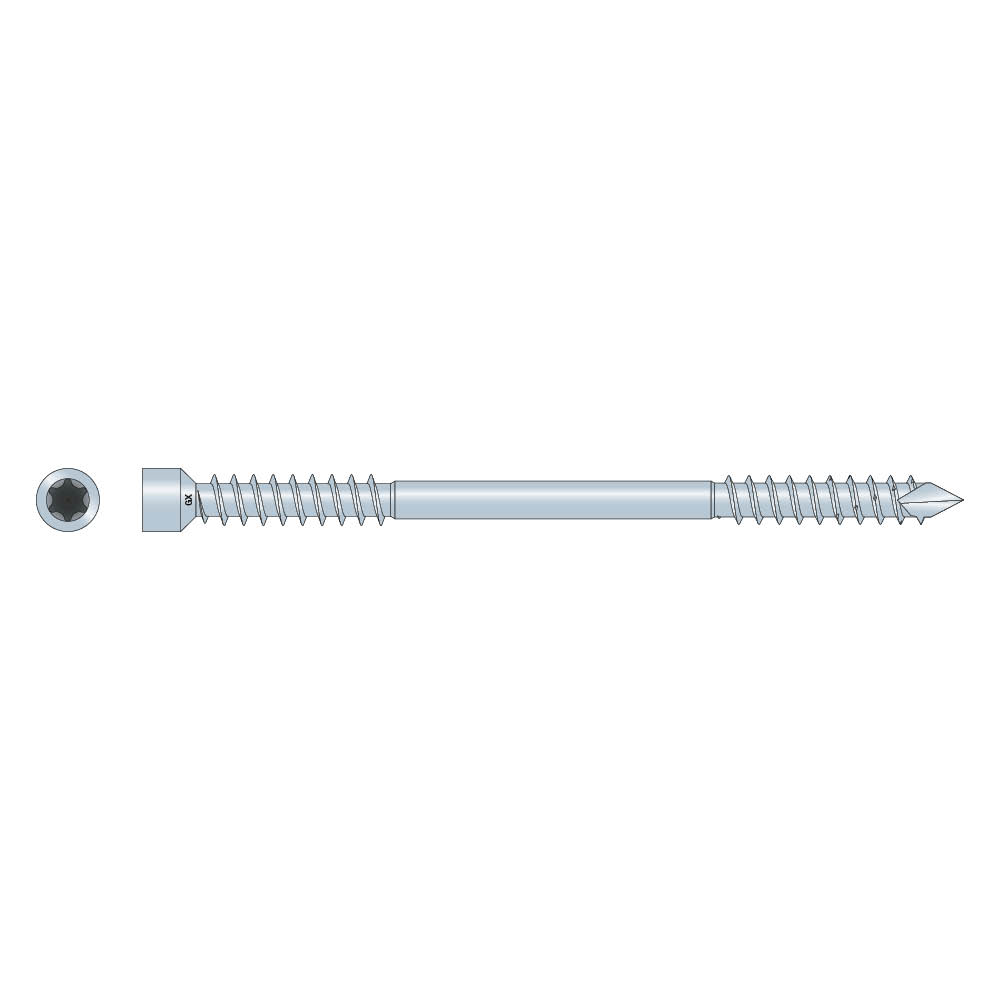

SWD Photo Gallery 1.jpg

Egenskaper

Fordeler:

  • Sylindrisk senkhode med ribber
  • Dobbelgjenget
  • Meisel spiss
  • Protec®+ coating

Applikasjoner

Bruksområde:

  • Tre til tre

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
ReferanseFasteners dimensjoner[mm]
Item Codeannetproduktdimensjoner[mm]
NOB nr.antall per esked[mm]L[mm]dh[mm]lg₁[mm]tfix[mm]Driver Bit[mm]
SWD6.5X65754255583918550.06.565828-T-30
SWD6.5X90754265583914050.06.590840-T-30
SWD6.5X130754275583908350.06.5130840-T-30
SWD6.5X160754285583915550.06.5160865-T-30
SWD6.5X190754295583904550.06.5190880-T-30
SWD6.5X220754305583913650.06.52201095-T-30
SWD8.0X90754315583917450.07.8901040-T-40
SWD8.0X130754325583911750.07.81301040-T-40
SWD8.0X160754335583905350.07.81601065-T-40
SWD8.0X190754345583907250.07.81901080-T-40
SWD8.0X220754355583909850.07.82201095-T-40
SWD8.0X245754365583906450.07.824510107.5-T-40
SWD8.0X275754375583912150.07.827510107.5-T-40
SWD8.0X300754385583910250.07.830010135-T-40
SWD8.0X330754395583916650.07.833010135-T-40

Produktkarakteristiske egenskaber

Referanseskrue parametere
karakteristiske parametere
Characteristic Yield Moment – My,ₖ[Nm]Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]Characteristic hode pull-through parameter - fₕₑₐd,ₖ[N/mm²]Characteristic tensile kapasitet - fₜₑₙₛ,ₖ[kN]
SWD6.5X6512.413.7-14.5
SWD6.5X9012.413.7-14.5
SWD6.5X13012.413.7-14.5
SWD6.5X16012.413.7-14.5
SWD6.5X19012.413.7-14.5
SWD6.5X22012.413.7-14.5
SWD8.0X9026.813.1-25.3
SWD8.0X13026.813.1-25.3
SWD8.0X16026.813.1-25.3
SWD8.0X19026.813.1-25.3
SWD8.0X22026.813.1-25.3
SWD8.0X24526.813.1-25.3
SWD8.0X27526.813.1-25.3
SWD8.0X30026.813.1-25.3
SWD8.0X33026.813.1-25.3

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-e21-0670-02-s-2.pdf
product.doc.history.show
no-dop-e21-0670.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf
product.doc.history.show
eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.
  • Flyer Solid-Drive

    Flyer Solid-Drive

    Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.
