TTSFS

Nordisk treskrue, Senkhode, Syrefast A4

Treskrue med senkhode eliminerer den tradisjonelle forsenkingsjobben, da skruene selv er utstyrt med kuttende ribber under hodet. Forsenkingen virker i alle typer av materiale, også i plast. Ved hardere virke er effekten enda bedre og etterlater en perfekt forsenking. Ved at vinkelen på hodet er 40° vil skruen passe perfekt til alle forhåndsforsenkede hull. Fiberkuttet og de sagtakkende gjengene i tuppen av skruen hjelper til med å hindre sprekker, reduserer momentet ved innskruing og gjør all forboring unødvendig.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 3
Anvendelsesklasse 3
Severe
Severe
EPD
EPD
A4 rustfri syrefast
A4 rustfri syrefast
Fastener Designer
Fastener Designer

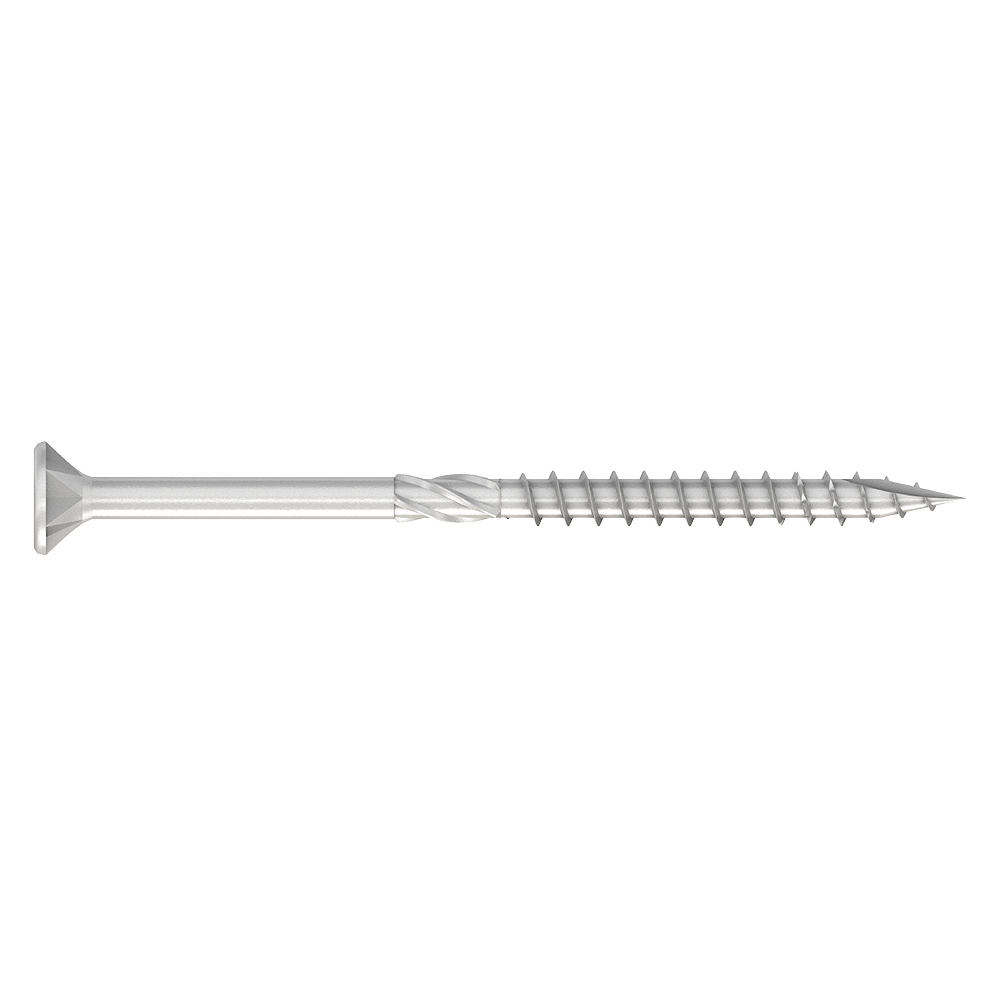

TTSFS main image.jpg

Produktinformasjon

Bilder

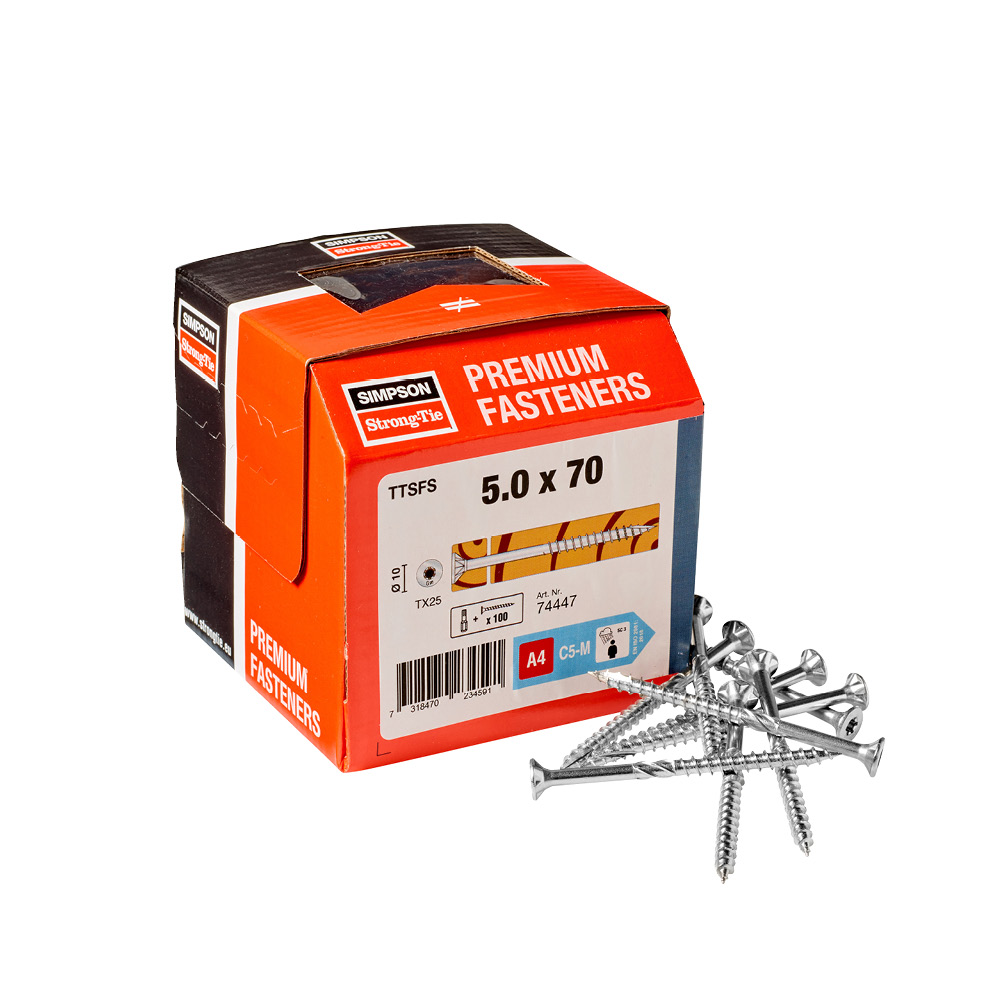

TTSFS Prod image.jpg

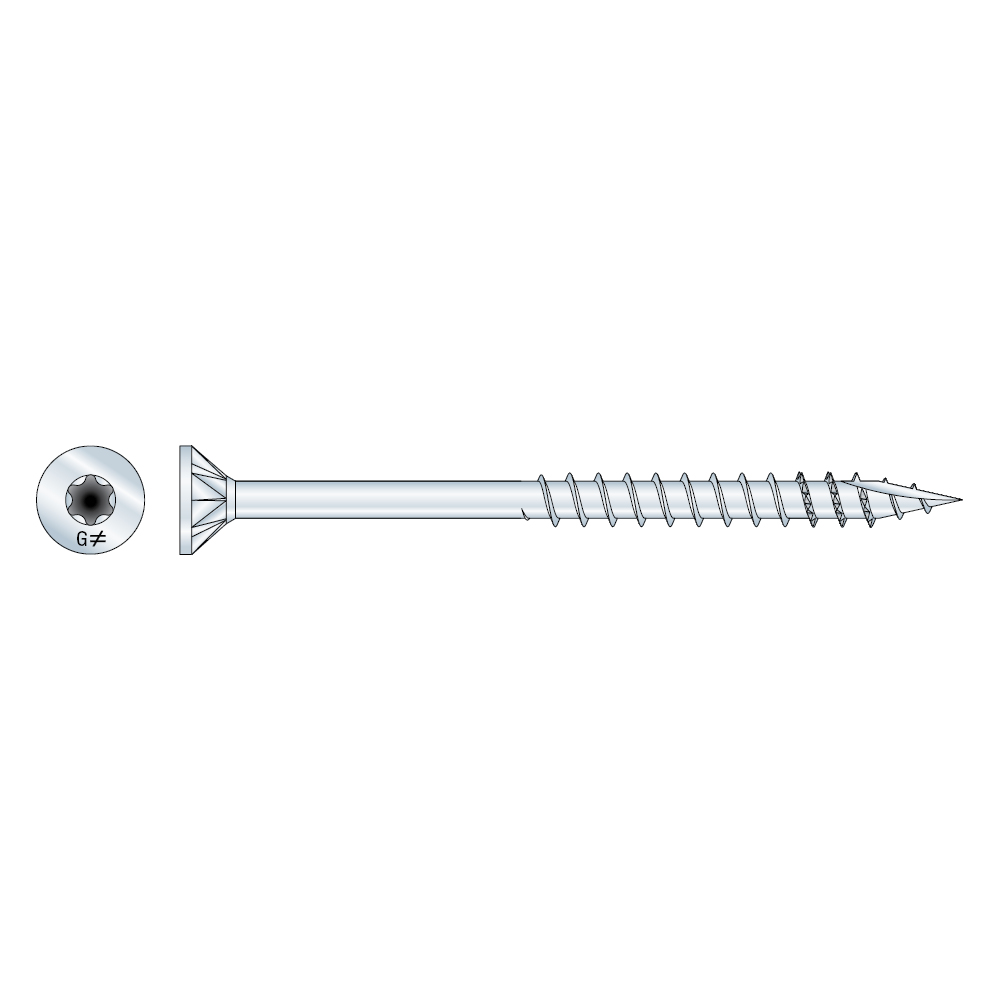

TTSFS photo gallery.jpg

Egenskaper

Fordeler:

  • TX bit spor
  • Senkhode med prismeformet ribber
  • Fiberkutt
  • Serratert felt

Applikasjoner

Bruksområde:

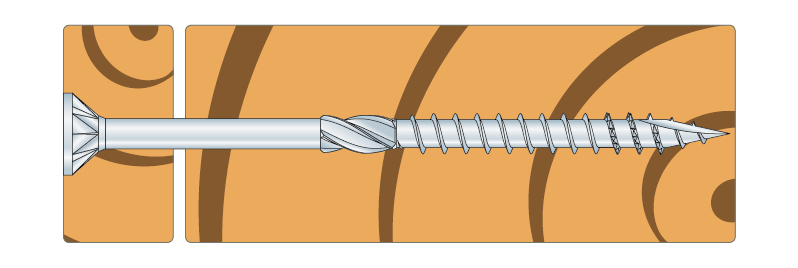

  • Tre til tre

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
ReferanseFasteners dimensjoner[mm]
Item Codeannetproduktdimensjoner[mm]
NOB nr.antall per eskevekt[kg]d[mm]L[mm]dh[mm]gjenge lengde[mm]tfix[mm]Driver Bit[mm]gjenge[mm]
TTSFS5.0X607444653294878100.00.0055609.53228T-25PT
TTSFS5.0X707444753294882100.00.0065709.53535T-25PT
TTSFS5.0X807444853294965100.00.0065809.54040T-25PTM
TTSFS5.0X907444953294897100.00.0075909.54545T-25PTM
TTSFS5.0X1007444453294852100.00.00851009.55545T-25PTM
TTSFS5.0X1207444553294863100.00.0151209.56060T-25PTM
TTSFS6.0X707447353294935100.00.00867011.63535T-30PT
TTSFS6.0X807447453294946100.00.0168011.64040T-30PTM
TTSFS6.0X907447553294954100.00.01169011.64545T-30PTM
TTSFS6.0X1007445053294901100.00.012610011.65545T-30PTM
TTSFS6.0X1207447153294916100.00.014612011.66060T-30PTM
TTSFS6.0X1407447253294920100.00.016614011.66575T-30PTM

PT = Delgjenget
PTM = Delgjenget med freseribbe

Produktkarakteristiske egenskaber

Referanseskrue parametere
karakteristiske parametere
Characteristic Yield Moment – My,ₖ[Nm]Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]Characteristic hode pull-through parameter - fₕₑₐd,ₖ[N/mm²]Characteristic tensile kapasitet - fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60471014.9166.3
TTSFS5.0X70471014.9166.3
TTSFS5.0X80471014.9166.3
TTSFS5.0X90471014.9166.3
TTSFS5.0X100471014.9166.3
TTSFS5.0X120471014.9166.3
TTSFS6.0X70857013.616.29.5
TTSFS6.0X80857013.616.29.5
TTSFS6.0X90857013.616.29.5
TTSFS6.0X100857013.616.29.5
TTSFS6.0X120857013.616.29.5
TTSFS6.0X140857013.616.29.5

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-e21-0670-02-s-2.pdf
product.doc.history.show
no-dop-e21-0670.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf
product.doc.history.show
eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.
  • Flyer Solid-Drive

    Flyer Solid-Drive

    Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.
