TU Plug

Nylon Plugg

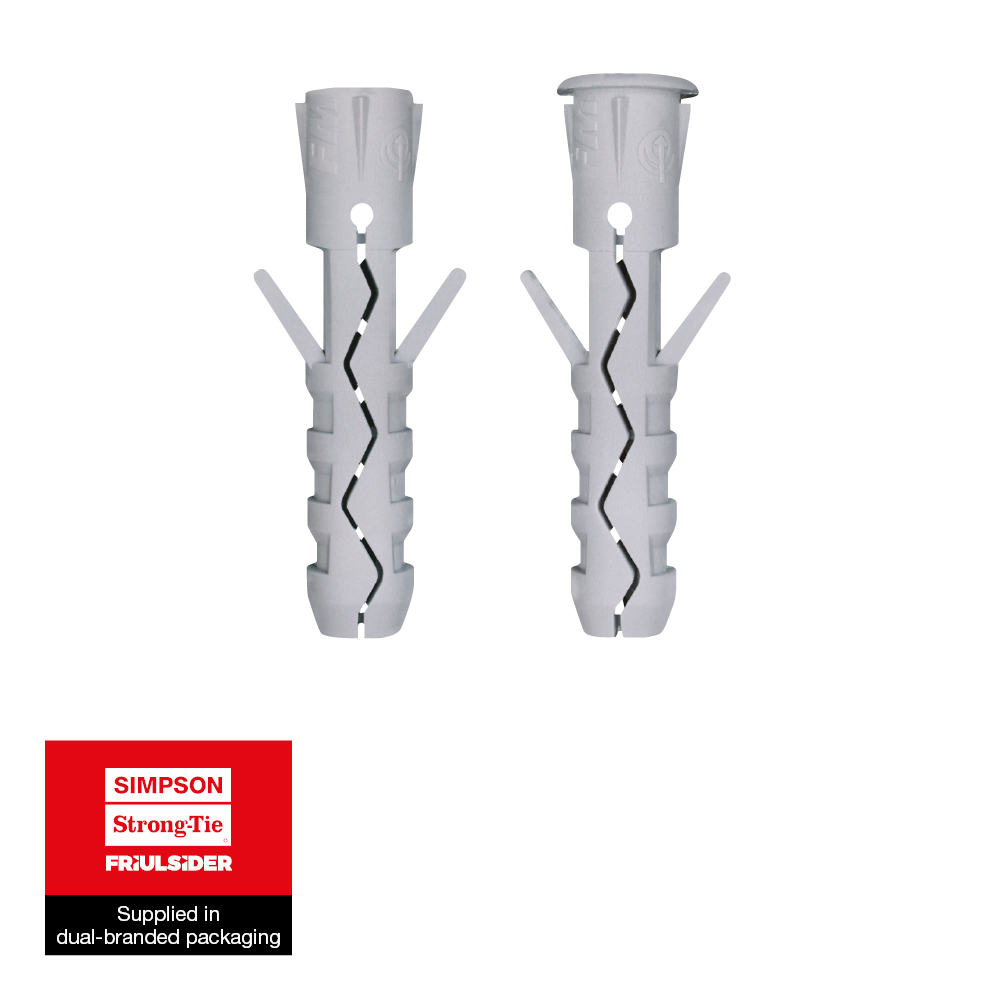

TU nylonplugg er en allsidig plugg for lettere innfesting i massive materialer.

Teknisk dataark

Produktinformasjon

Bilder

Egenskaper

Material

Nylon

Fordeler

Egnet til lettere innfestinger
Anti-Rotasjons vinger

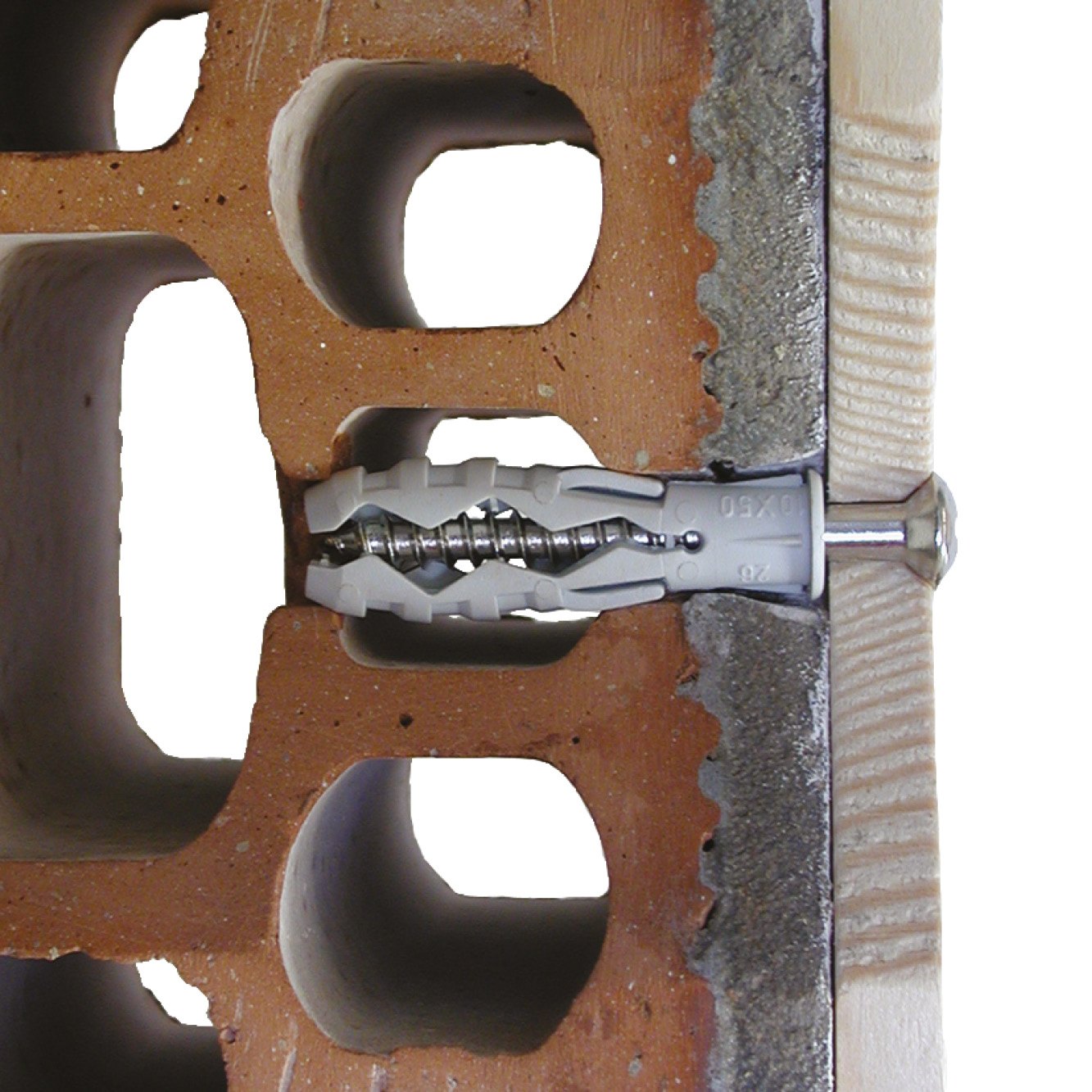

Applikasjoner

Bruksområde

Trelekter
Lett innredning
Skilt

Egnet for

Ikke sprukket betong
Massive materialer

Tekniske data

Dimensjoner

Produktdimensjon – Nylonplugg – Plugg med kant

Table "Produktdimensjon – Nylonplugg – Plugg med kant" cannot be displayed : no references available.

^*Previous version geometry

Produktdimensjon – Nylonplugg – Randeløs plugg

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Min. hole depth [h₁] [mm]	Nominal embedment depth [h_nom] [mm]	Min. støttetykkelse [h_min] [mm]	Min. skruediameter [d] [mm]	Maks. skruediameter [d] [mm]	Qty per box	Qty per outer box
6010100402000	TU	Ø4x20*	30	20	40	2	3	300	9600
6010101608000	TU	Ø16x80*	100	80	160	12	14	15	120

^*Previous version geometry

Produktdimensjon – Polypropylenplugg – Plugg med kant

Table "Produktdimensjon – Polypropylenplugg – Plugg med kant" cannot be displayed : no references available.

^*Previous version geometry

Produktdimensjon – Polypropylenplugg – Plugg uten kant

Table "Produktdimensjon – Polypropylenplugg – Plugg uten kant" cannot be displayed : no references available.

^*Previous version geometry

Anbefalte belastninger – TU-plugg med skru med tråd for tre

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Anbefalt kapasitet
			TU-plugg med skru med tregjenger
			Skruediameter	Spenning - N_rec [kN]					Skjær - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Karakteristisk avstand (5) - Scr,N [scr,N] [mm]
			Skruediameter	Concrete C20/25	Solid brick	Prefabrikert betong G4	Hul leirekloss dobbel UNI	Celleformet leirekloss	Concrete C20/25	Massiv murstein	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Karakteristisk avstand (5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	12	3.64	-	-	-	-	4.2	-	-	-	-	-	-

*These values are for guidance only

Anbefalte belastninger – TU-plugg med sponplateskrue

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Anbefalt kapasitet
			TU-plugg med sponplateskrue
			Skruediameter	Tension - N_rec [kN]					Shear - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
			Skruediameter	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	-	-	-	-	-	-	-	-	-	-	-	-	-

*These values are for guidance only

Produktdimensjon – Gjør-det-selv

Table "Produktdimensjon – Gjør-det-selv" cannot be displayed : no references available.
