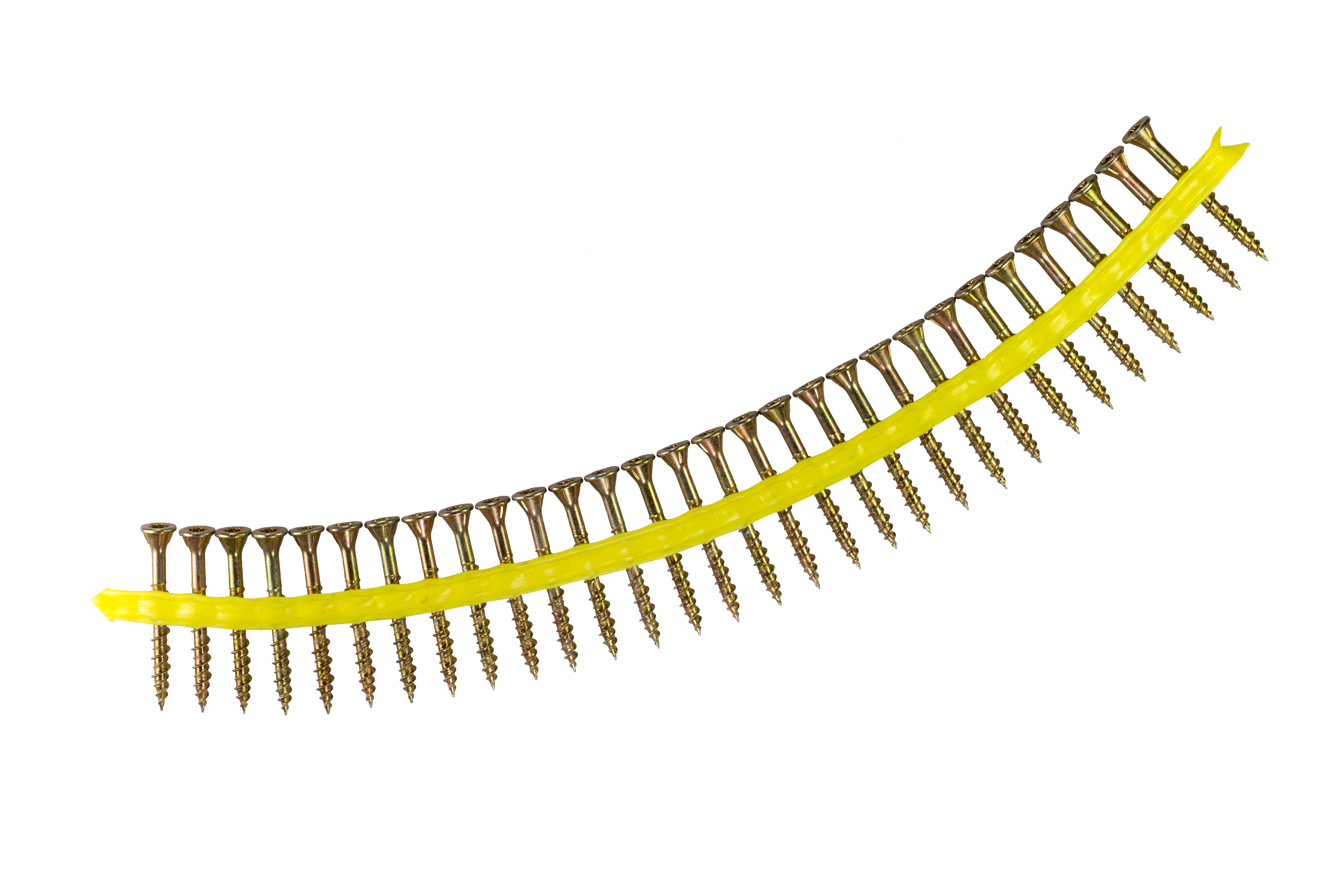

Skruer i strimler til Quik Drive-systemet
WSV

Quik Drive® skrue til montering af gulvspånplader

WSV skruen har dobbelt gevind og er udviklet for at lette arbejdet med lægning af trægulve på trærammer. Det fortandede og undersænkede hoved modvirker skader på træet. Kun til indendørs brug.

Teknisk dataark
CE-merket
CE-merket
Ny
Ny
Anvendelsesklasse 2
Anvendelsesklasse 2
EPD
EPD
Yellow electro-galvanized steel
Yellow electro-galvanized steel
Indoor
Indoor
WSV_SSTBP_homepage_DK_da

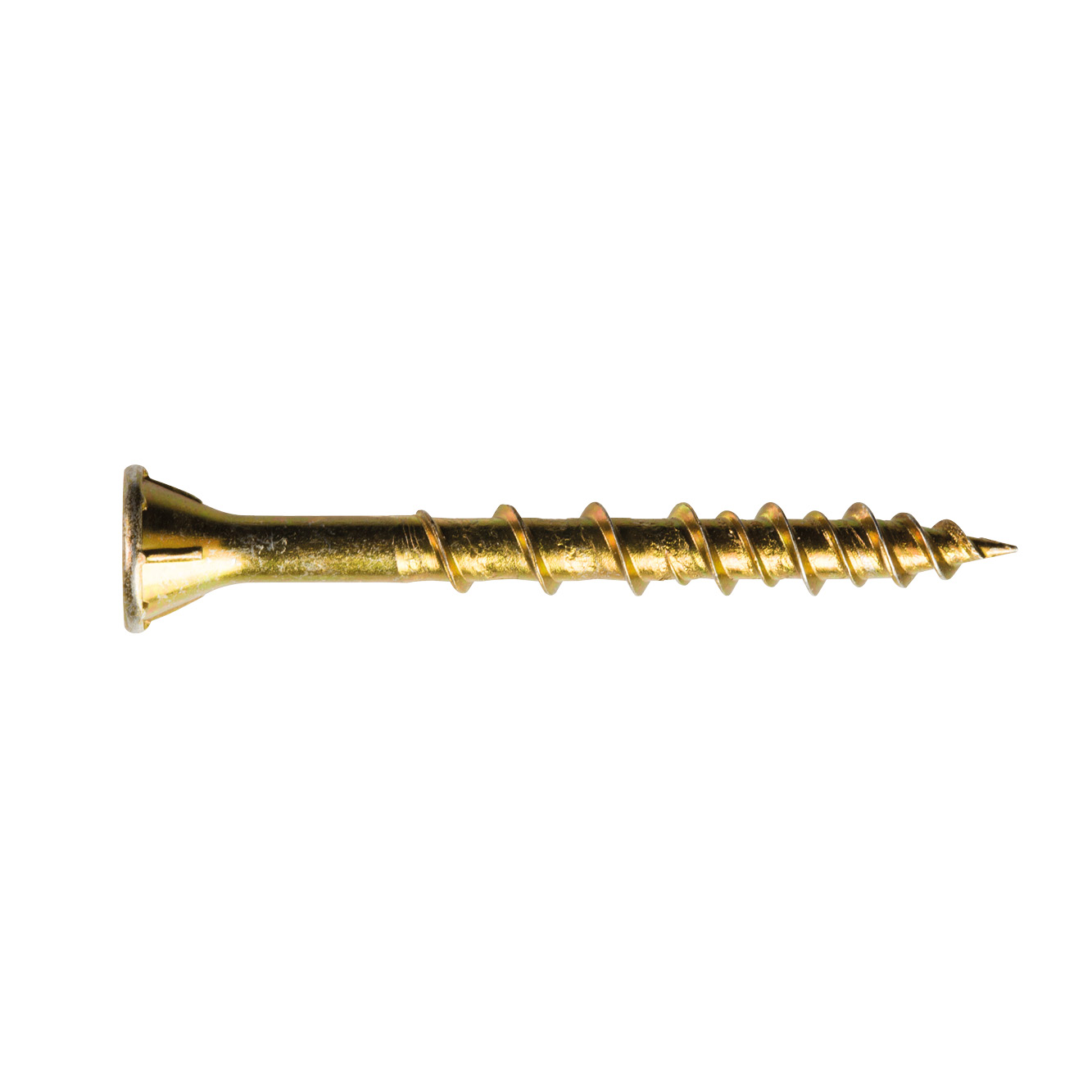

WSV Main.jpg

Produktinformasjon

Bilder

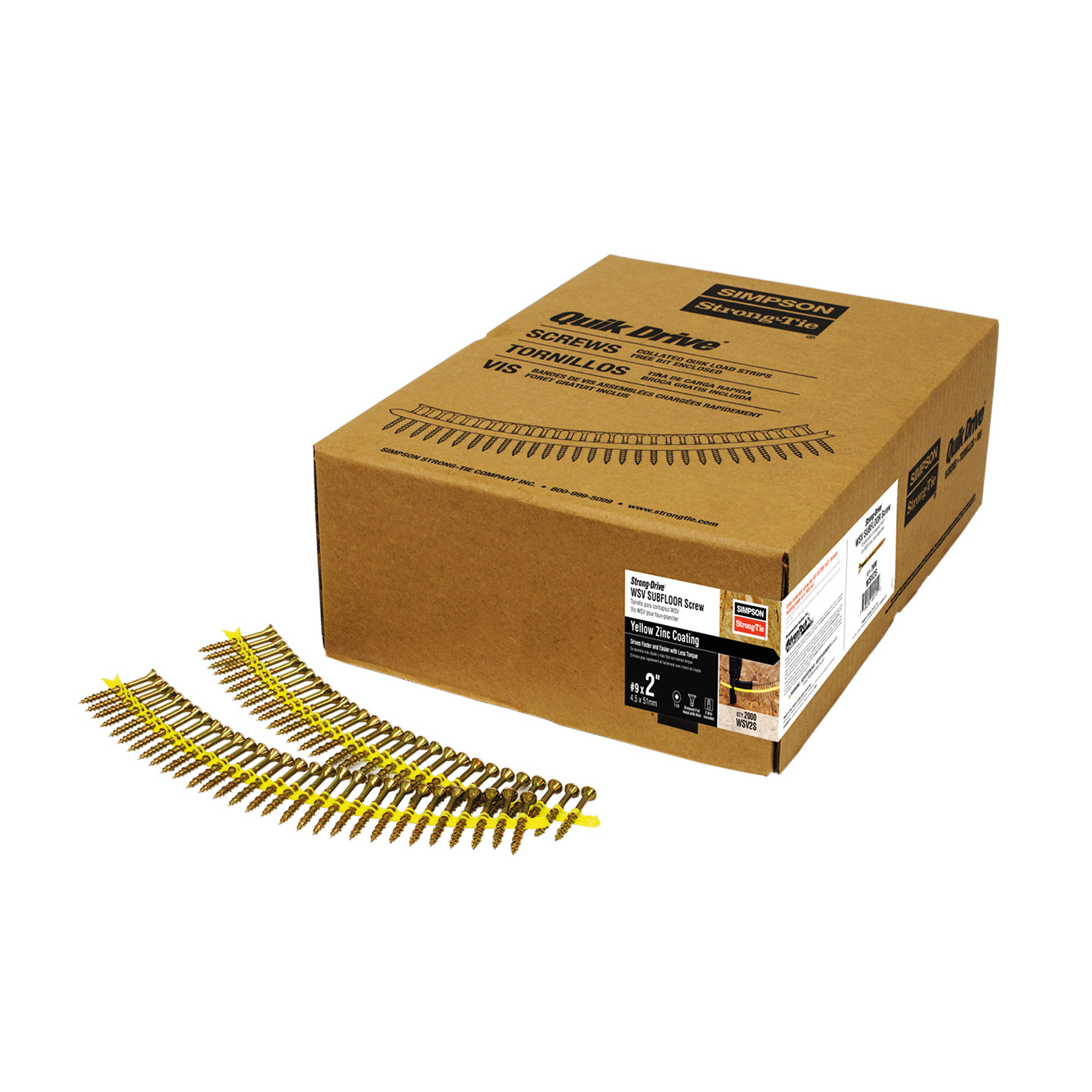

WSV Gallery 1.jpg

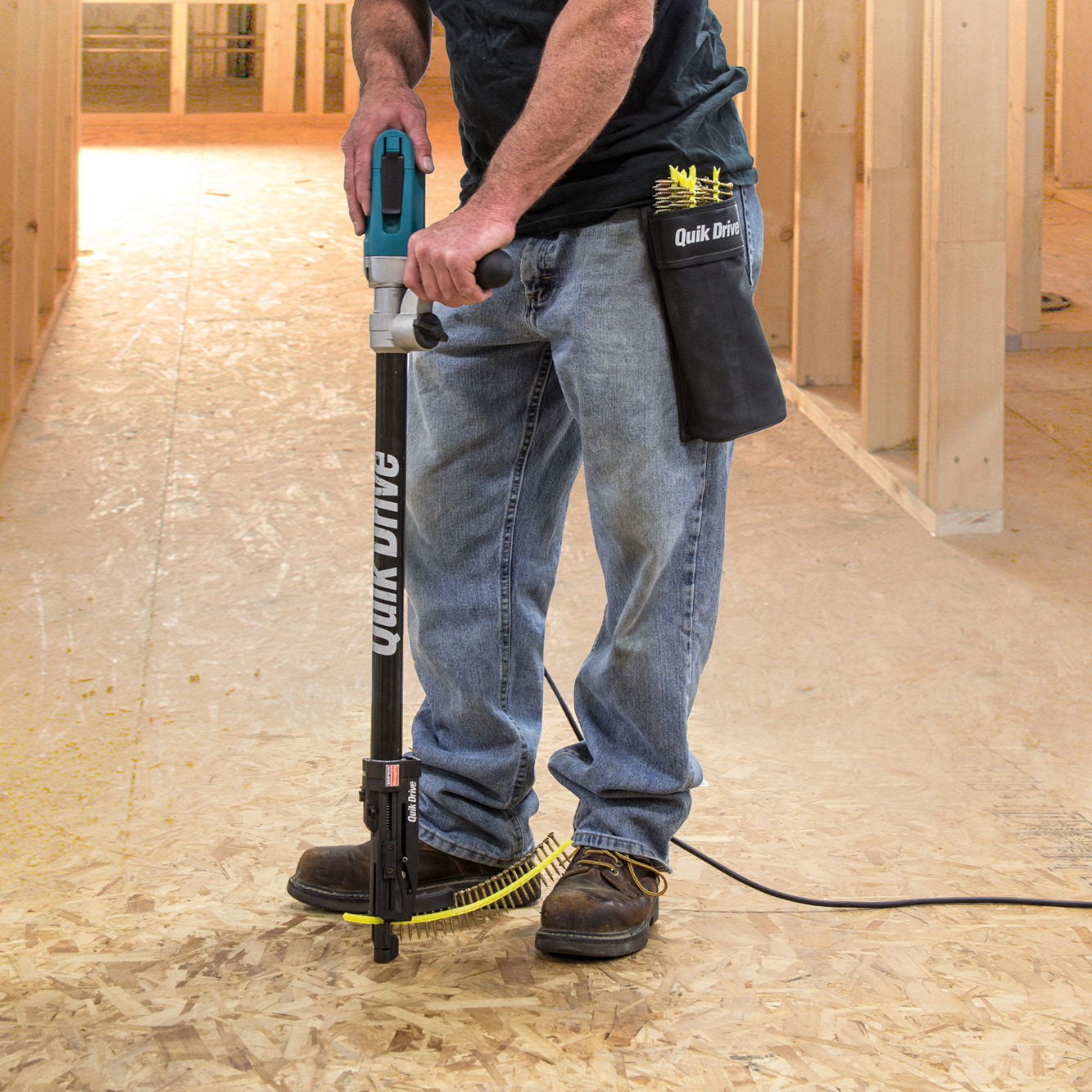

WSV Gallery 2.jpg

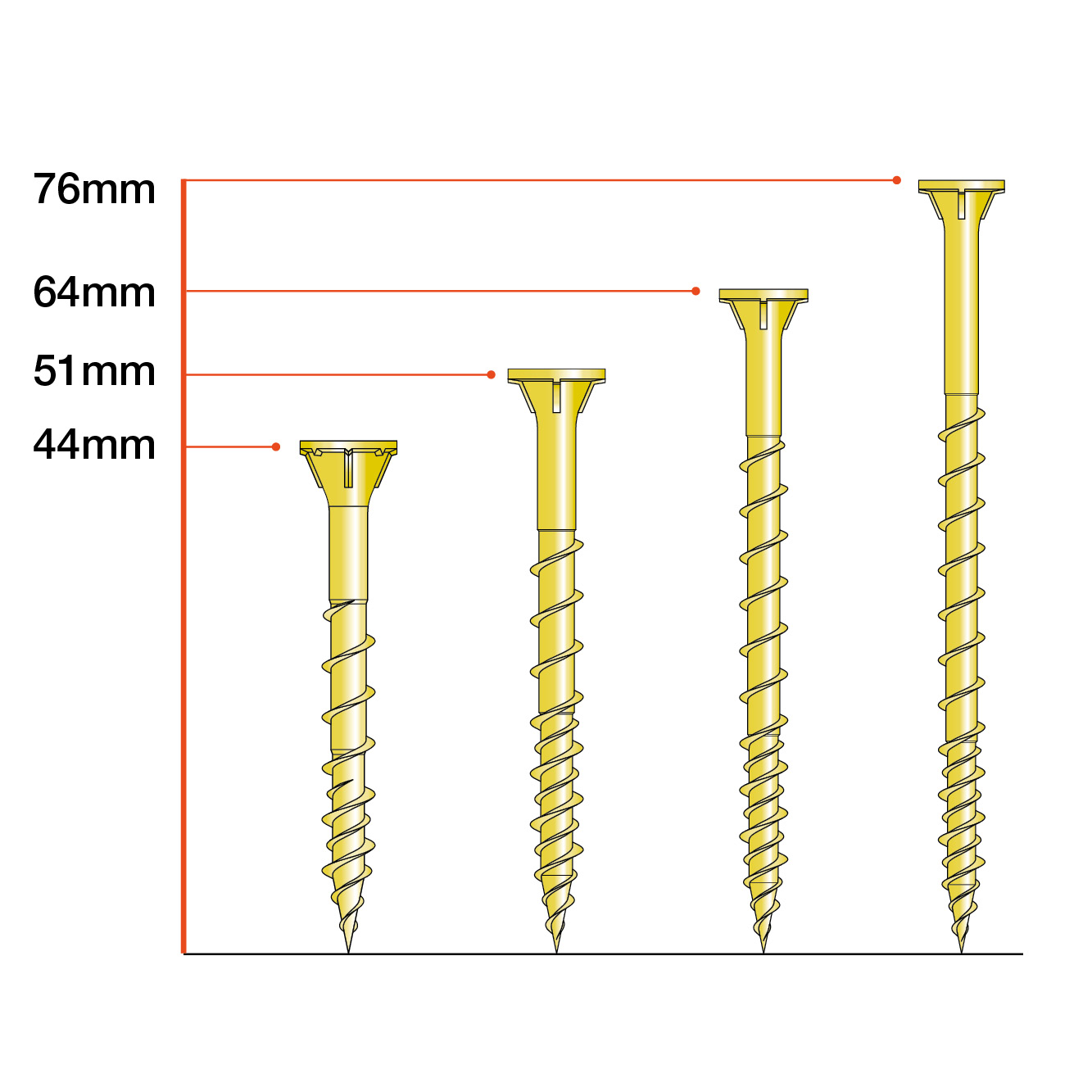

WSV Gallery 3.jpg

Egenskaper

Materiale

  • Gul zinkoverfladebehandling

Fordeler

  • Undersænket, fortandet hoved for hurtig indtrængning i træet
  • Tilspidset tip for hurtig indkøring i træet uden forboring
  • Partielt gevind specielt egnet til fastgørelse af træ på træ
  • CE-mærket i henhold til EN 14592
  • Dobbelt gevind for 30% hurtigere iskruning = STOR TIDSBESPARELSE

Applikasjoner

Skjøter

  • Massivt træ, komposittræ, limtræ
  • Trærammer

Bruksområder

  • Træplader på trærammer

Tekniske data

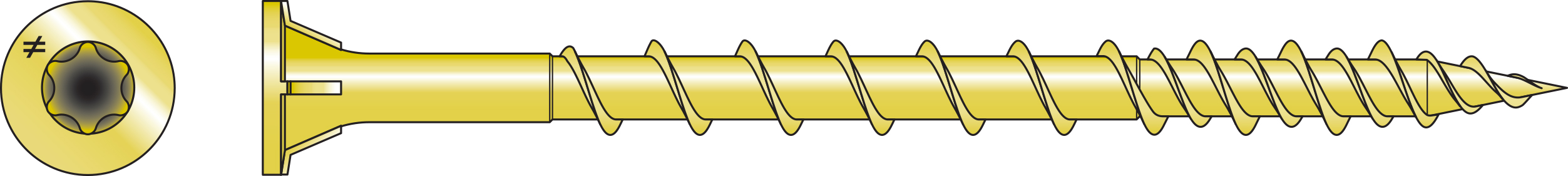

Dimensions

ReferanseFasteners dimensjoner
annetproduktdimensjoner[mm]QD informasjon
DB nr.NOB nr.antall per eskevekt[kg]Total lengde[mm]gjenge diameter[mm]hode diameter[mm]lg[mm]antall per StripRecommended RPM[U/Min.]Quik Drive Attachment
WSV44E2135433573021932000.00.004444.68.53130.02500-4500QDPRO64E / QDPRO76SKE
WSV51E2135437573022042000.00.004514.68.53730.02500-4500QDPRO64E / QDPRO76SKE
WSV64E2135439573022121500.00.005644.68.55030.02500QDPRO64E / QDPRO76SKE
WSV76E2135440-1000.0-764.68.55530.02500QDPRO76SKE / QD76KE

Strukturelle parametere – EN14592

Referanseskrue parametere
karakteristiske parametere
Characteristic moment of elasticity - My,ₖ[Nm]Characteristic pullout parameter[N/mm²]Characteristic hode traversal parameter[N/mm²]Characteristic pulling kapasitet[kN]Characteristic resistance to torsion - Rₜₒᵣ,ₖ[Nm]Torsional ratio
WSV44E3.514.731.38.25.9≥ 1,5
WSV51E3.514.731.38.25.9≥ 1,5
WSV64E3.514.731.38.25.9≥ 1,5
WSV76E3.514.731.38.25.9≥ 1,5

Panel til treegenskaper

Referanseskrue Loads
produkt characteristic capacities - Panel (OSB, Fibreboard ρk≥380 kg/m3) on tre C24 depending on panel tykkelse tp
13 mm[mm]15 mm[mm]22 mm[mm]18 mm[mm]25 mm[mm]
Rₐₓ.ₖ.₁₃[kN]Rv.₀.ₖ.₁₃[kN]Rv.₉₀.ₖ.₁₃[kN]Rₐₓ.ₖ.₁₅[kN]Rv.₀.ₖ.₁₅[kN]Rv.₉₀.ₖ.₁₅[kN]Rₐₓ.ₖ.₂₂[kN]Rv.₀.ₖ.₂₂[kN]Rv.₉₀.ₖ.₂₂[kN]Rₐₓ.ₖ.₁₈[kN]Rv.₀.ₖ.₁₈[kN]Rv.₉₀.ₖ.₁₈[kN]Rₐₓ.ₖ.₂₅[kN]Rv.₀.ₖ.₂₅[kN]Rv.₉₀.ₖ.₂₅[kN]
WSV44E2.031.271.27-0.830.83-0.930.93-0.930.93-0.850.85
WSV51E2.421.371.372.421.431.43-112.231.491.49-1.011.01
WSV64E2.421.371.372.421.431.432.421.611.612.421.531.53-1.011.01
WSV76E2.421.371.372.421.431.432.421.611.612.421.531.532.421.611.61

Karakteristiske egenskaper for kryssfiner til tre

Referanseskrue Loads
produkt characteristic capacities - Plywood (ρk≥490 kg/m3) on tre C24 depending on panel tykkelse tp
10 mm[mm]15 mm[mm]18 mm[mm]22 mm[mm]25 mm[mm]30 mm[mm]
Rₐₓ.ₖ.₁₀[kN]Rv.₀.ₖ.₁₀[kN]Rv.₉₀.ₖ.₁₀[kN]Rax.k.15[kN]Rv.0.k.15[kN]Rv.90.k.15[kN]Rax.k.18[kN]Rv.0.k.18[kN]Rv.90.k.18[kN]Rax.k.22[kN]Rv.0.k.22[kN]Rv.90.k.22[kN]Rax.k.25[kN]Rv.0.k.25[kN]Rv.90.k.25[kN]Rₐₓ.ₖ.₃₀[kN]Rv.₀.ₖ.₃₀[kN]Rv.₉₀.ₖ.₃₀[kN]
WSV44E2.031.221.22-0.840.84-0.940.94-0.930.93-0.850.85---
WSV51E2.51.271.27-0.840.84-0.940.94-11-11-0.90.9
WSV64E2.961.271.272.961.581.582.961.681.68-11-11-11
WSV76E2.961.271.272.961.581.582.961.681.682.961.741.742.961.741.742.961.741.74

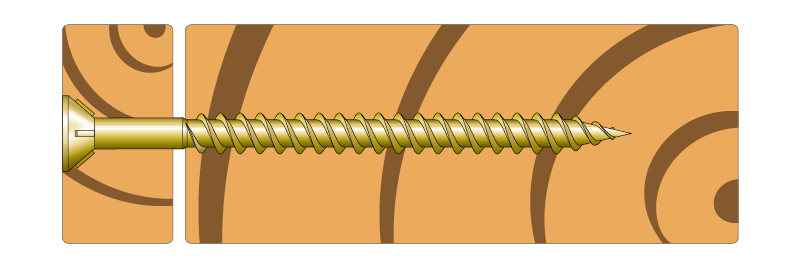

Montering

Montering


Sertifiseringer

Ytelseserklæring (DoP)

no-dop-h19-0016-s01-0.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.
  • Flyer Solid-Drive

    Flyer Solid-Drive

    Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.
