HDCLT
Skjult løsning for sammenføyning av CLT-vegger med betongfundamenter
Høy styrke, lav profil, problemfri sikkerhet.

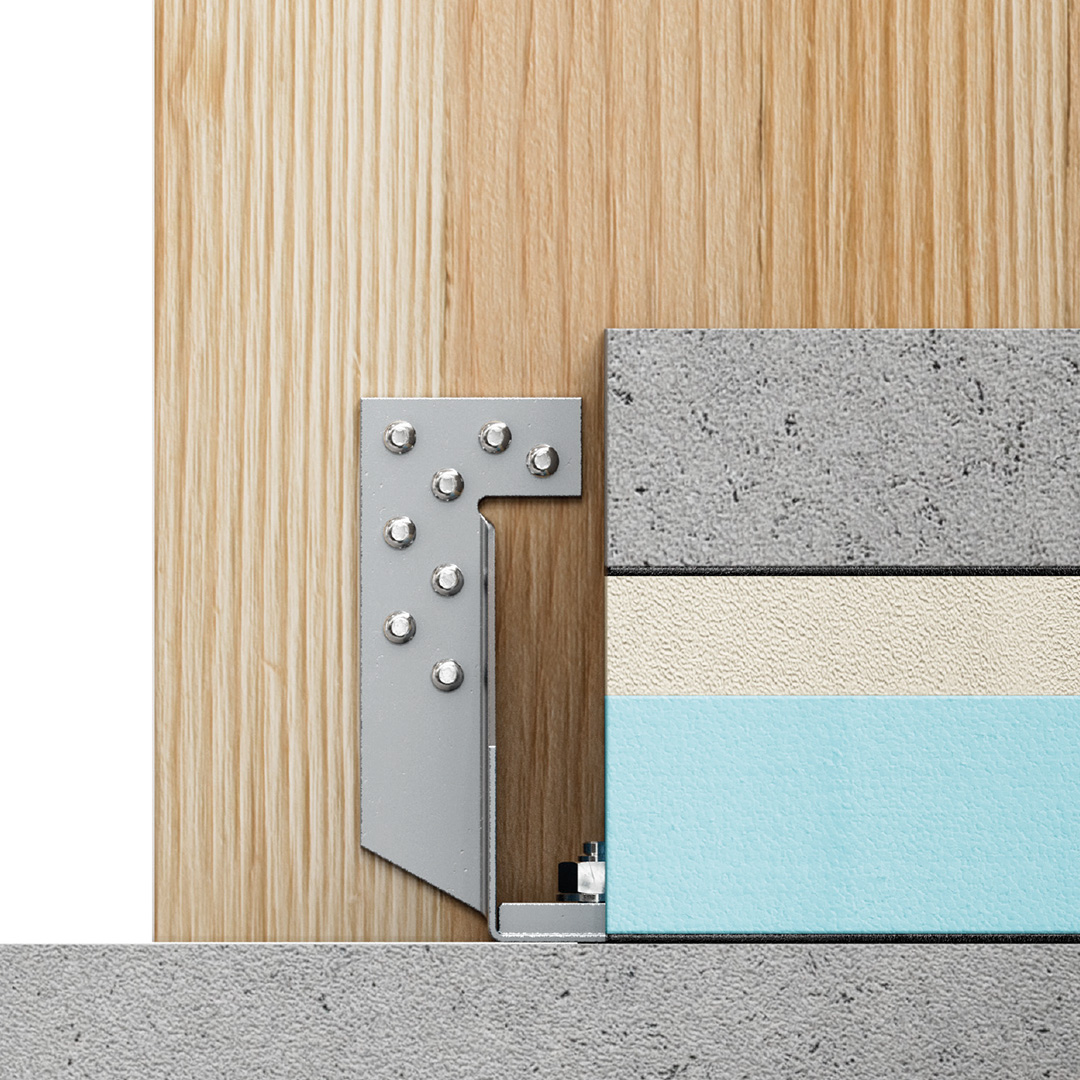

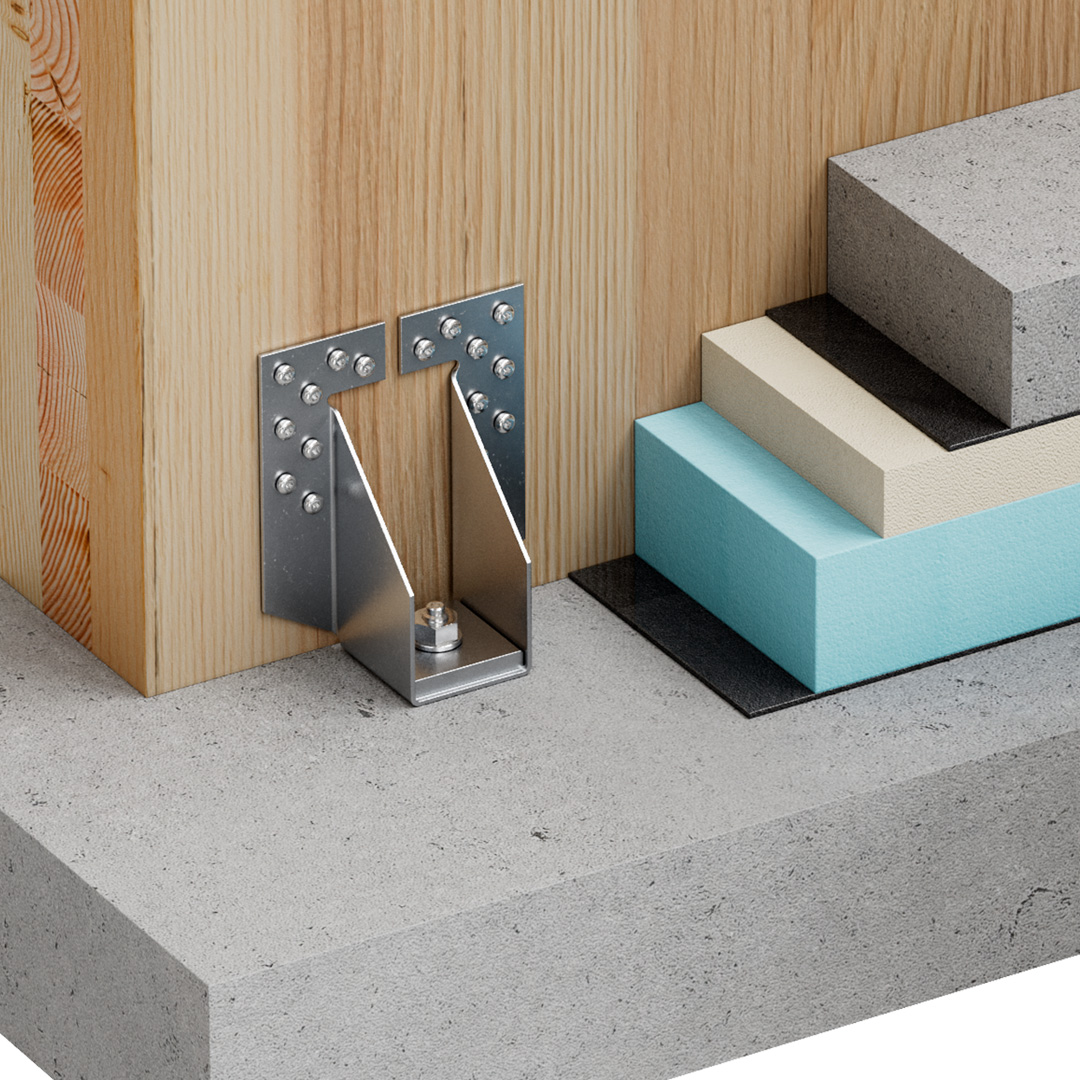

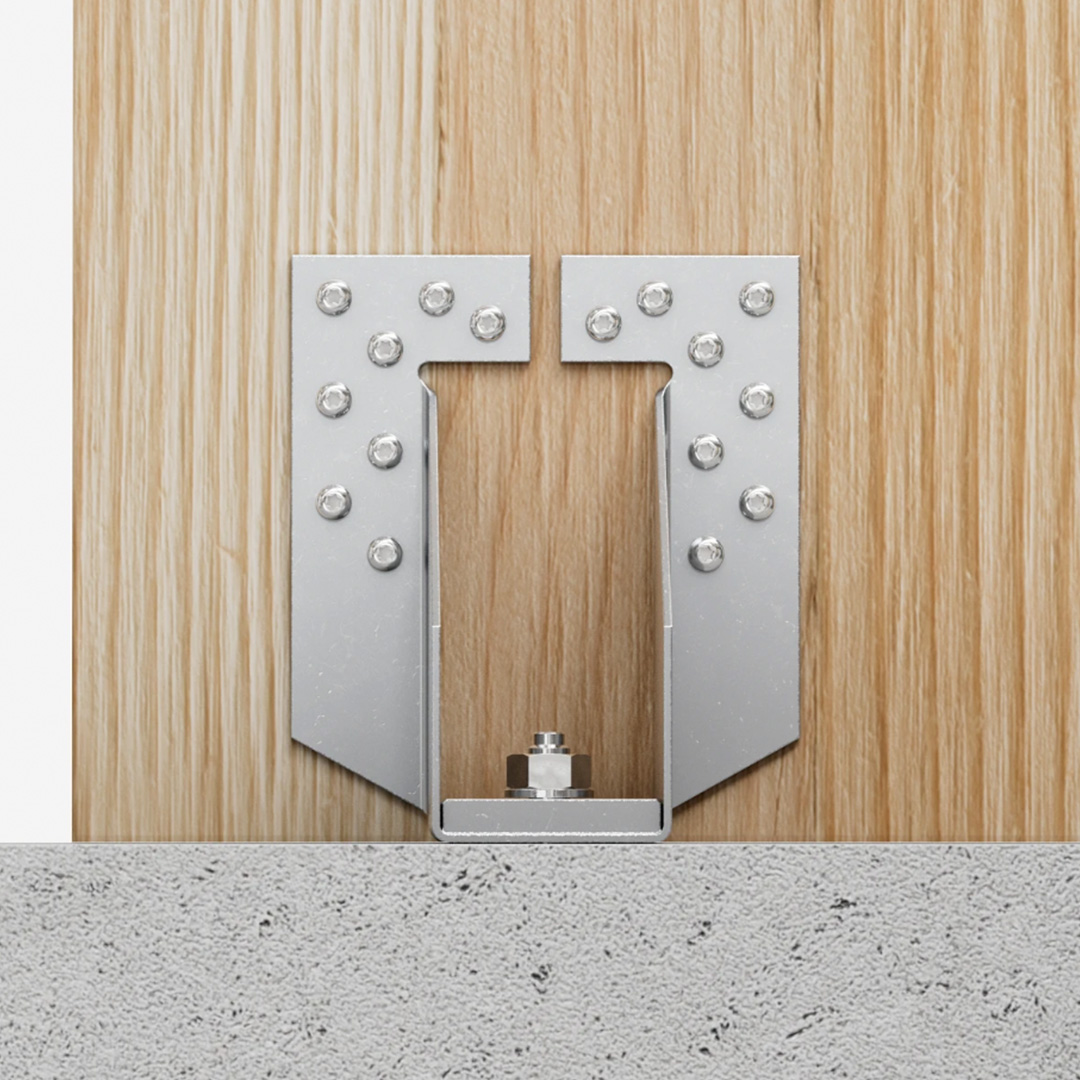

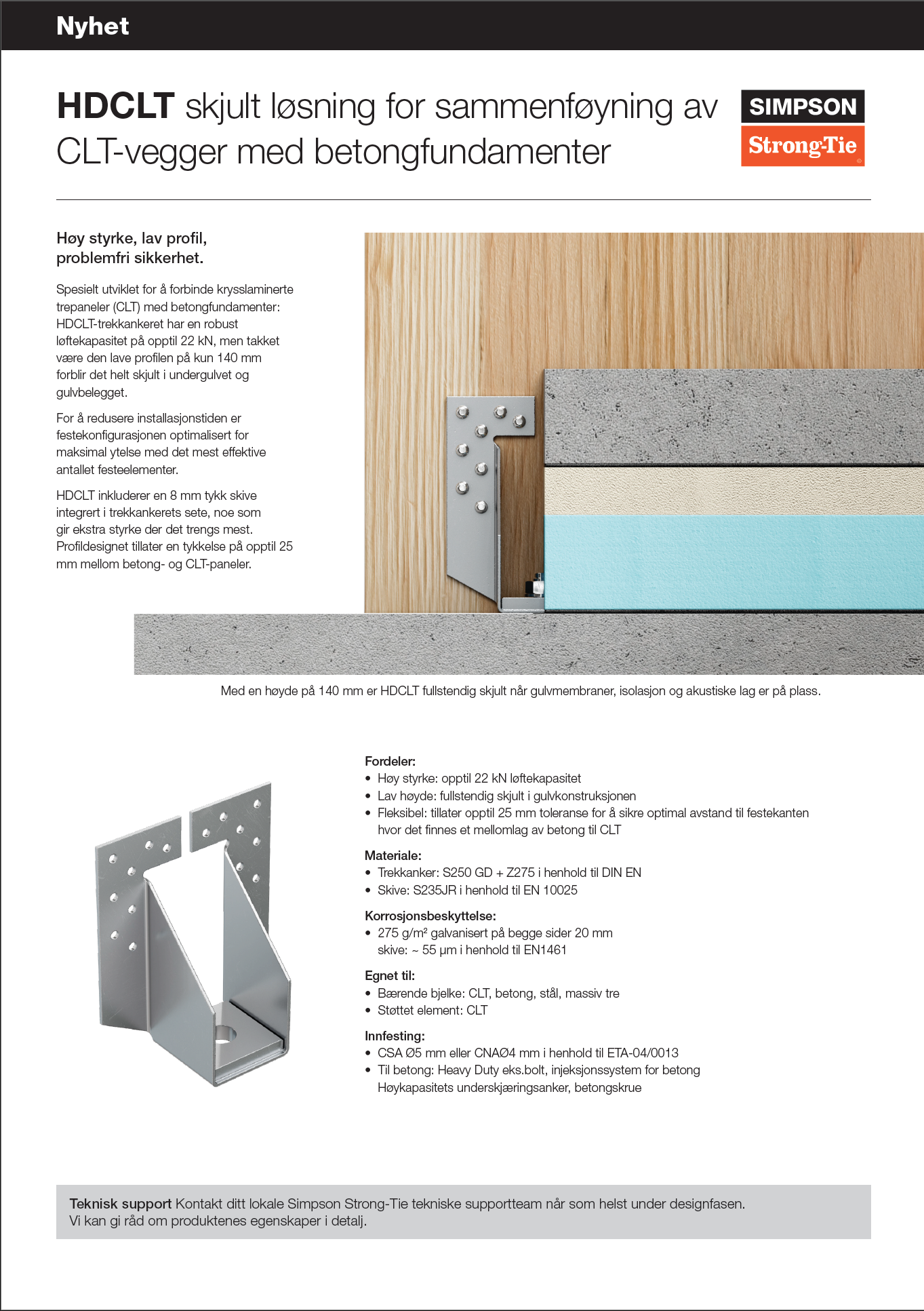

Spesielt utviklet for å forbinde krysslaminerte trepaneler (CLT) med betongfundamenter: HDCLT-trekkankeret har en robust løftekapasitet på opptil 22 kN, men takket være den lave profilen på kun 140 mm forblir det helt skjult i undergulvet og gulvbelegget.
For å redusere installasjonstiden er festekonfigurasjonen optimalisert for maksimal ytelse med det mest effektive antallet festeelementer.

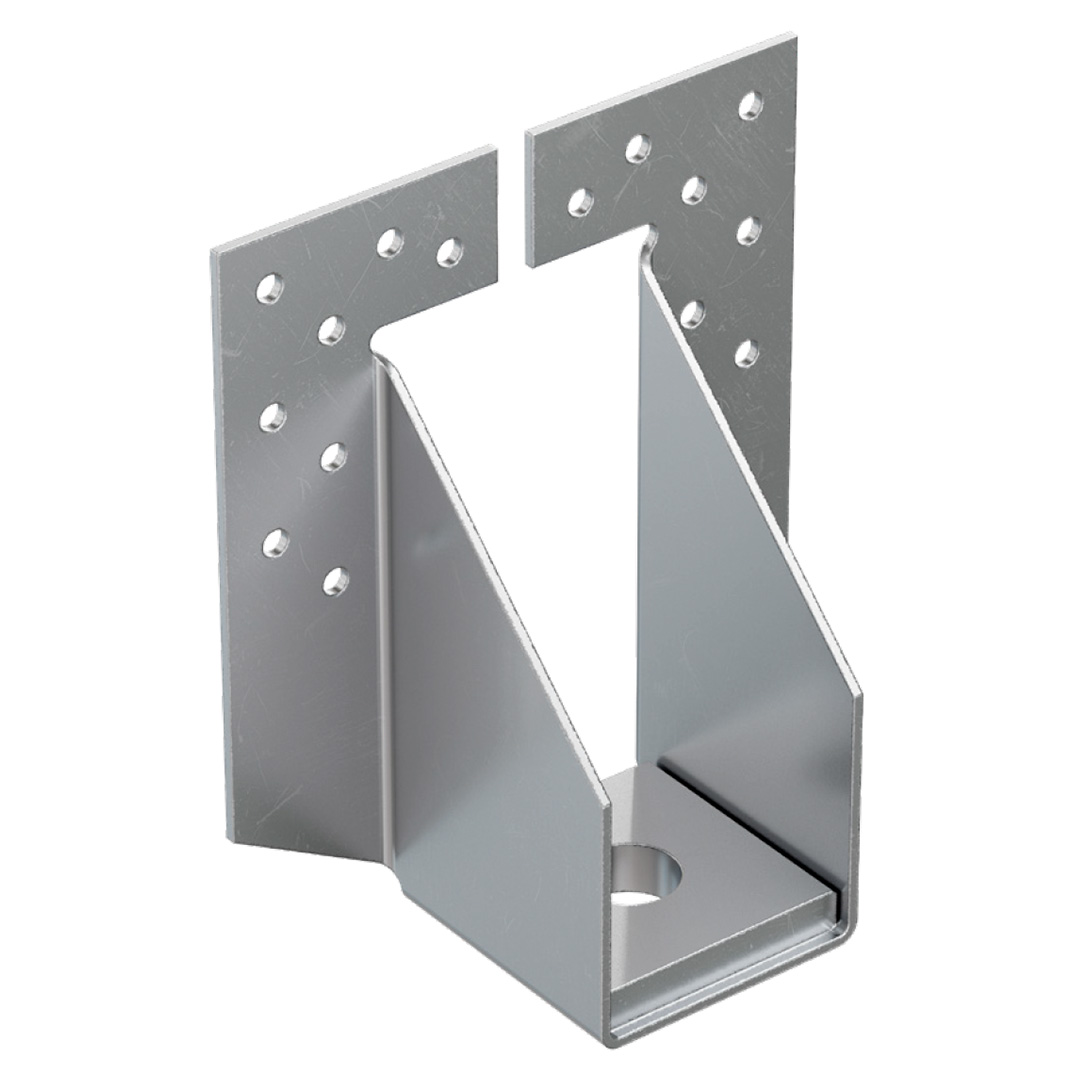

HDCLT inkluderer en 8 mm tykk skive integrert i trekkankerets sete, noe som gir ekstra styrke der det trengs mest. Profildesignet tillater en tykkelse på opptil 25 mm mellom betong- og CLT-paneler.
CE-merket
Avtalegrunnlag
Ny
Electrogalvanized steel Z275
Anvendelsesklasse 2
Indoor
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Produkt dimensjoner
Dimensjoner
| Referanse | Mål | ||||||
|---|---|---|---|---|---|---|---|
| Dimensjoner[mm] | Flik A | Flik B | Other | ||||
| A[mm] | B[mm] | C[mm] | t[mm] | Round | Round | Vekt[kg] | |
| Ø5[mm] | Ø18[mm] | ||||||
| HDCLT140 | 137 | 60 | 119 | 2 | 16 | 1 | 0.48 |
Produkt kapasiteter
Dimensjoner
| Referanse | Holdowns capacity | ||||
|---|---|---|---|---|---|
| Karakteristisk bæreevne | |||||
| Karakteristiske kapasiteter – Trevirke C24 [kN][kN] | |||||

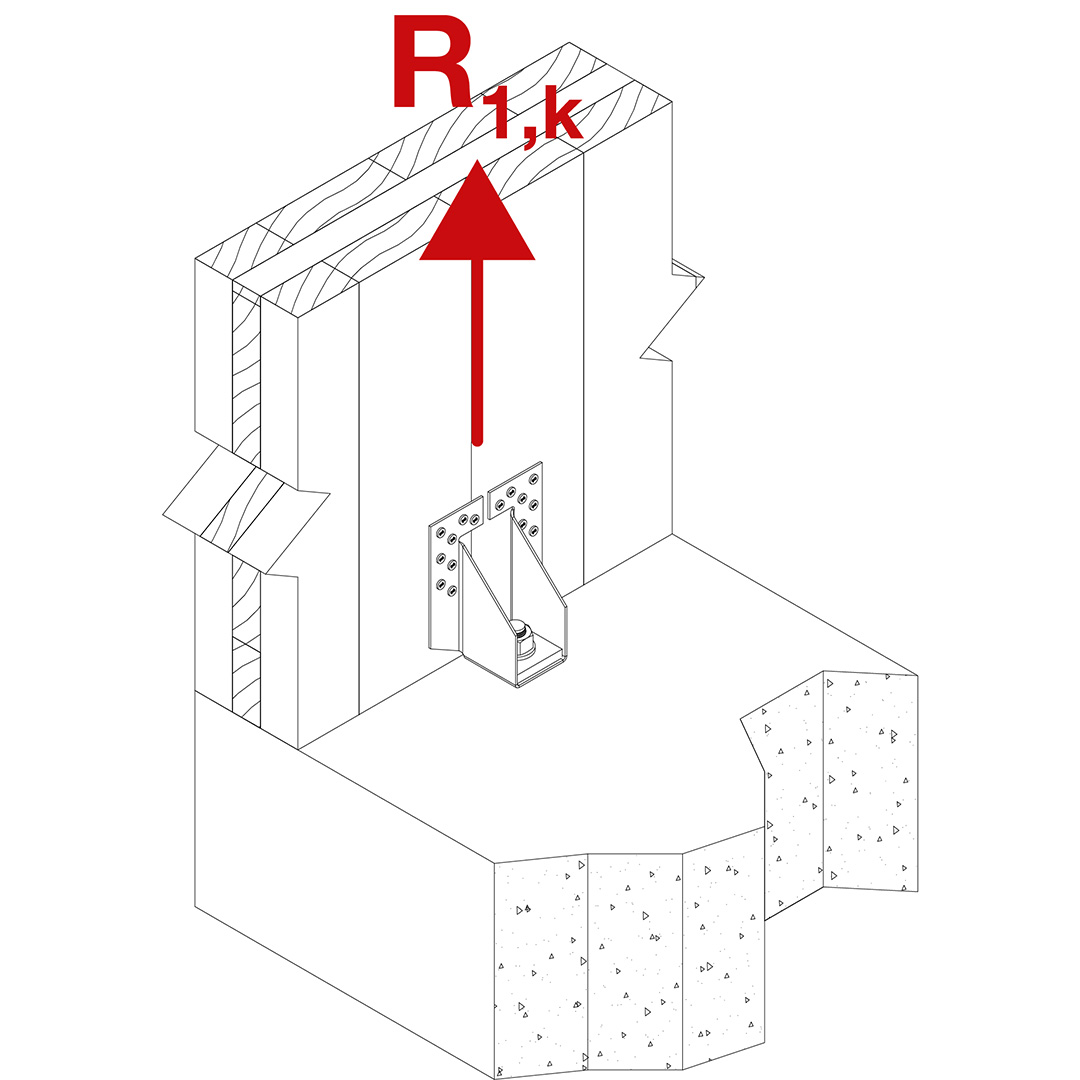

| R₁,ₖ | |||||
| CNA4.0x40 | CNA 4.0x50 | CNA4.0x60 | CSA5.0x40 | CSA 5,0x50 | |
| HDCLT140 | 7.6 | 10.1 | 12.6 | min(22.1; 24,2/kmod) | min(26.1; 24,2/kmod) |
| With Washer – US50/50/8 | ||||
| HDCLT140 | Fasteners (Flange A) | CSA5.0x50 CNA4.0x50 | ||
| Rd (kN) | 20.47 8.55 | |||
| Anchor (Flange B) | FM 753 EVO M16-151/30 | FM-753 CRACK 3DG M16-150/30 | AT-HP + LMAS M16 | |
| Concrete Option | 7 | 1 | 1 | |
| Effective embedment depth (hef) | 80 | 86 | 192 | |
| Min. Member thickness (hmin) | 160 | 170 | 222 | |
| Charac. Spacing (scr,N) | 240 | 258 | 576 | |
| Charac. Edge distance (ccr,N) | 120 | 120 | 288 | |
| NRd (kN) | 23.5 | 23.3 | 51.4 | |
Non-cracked concrete C20/25
No reinforcement for splitting
kmod: 1,1; service class : 2
