ABCLT

Lavtbyggende beslag til krysslaminert tre

Sterk, allsidig, diskret.

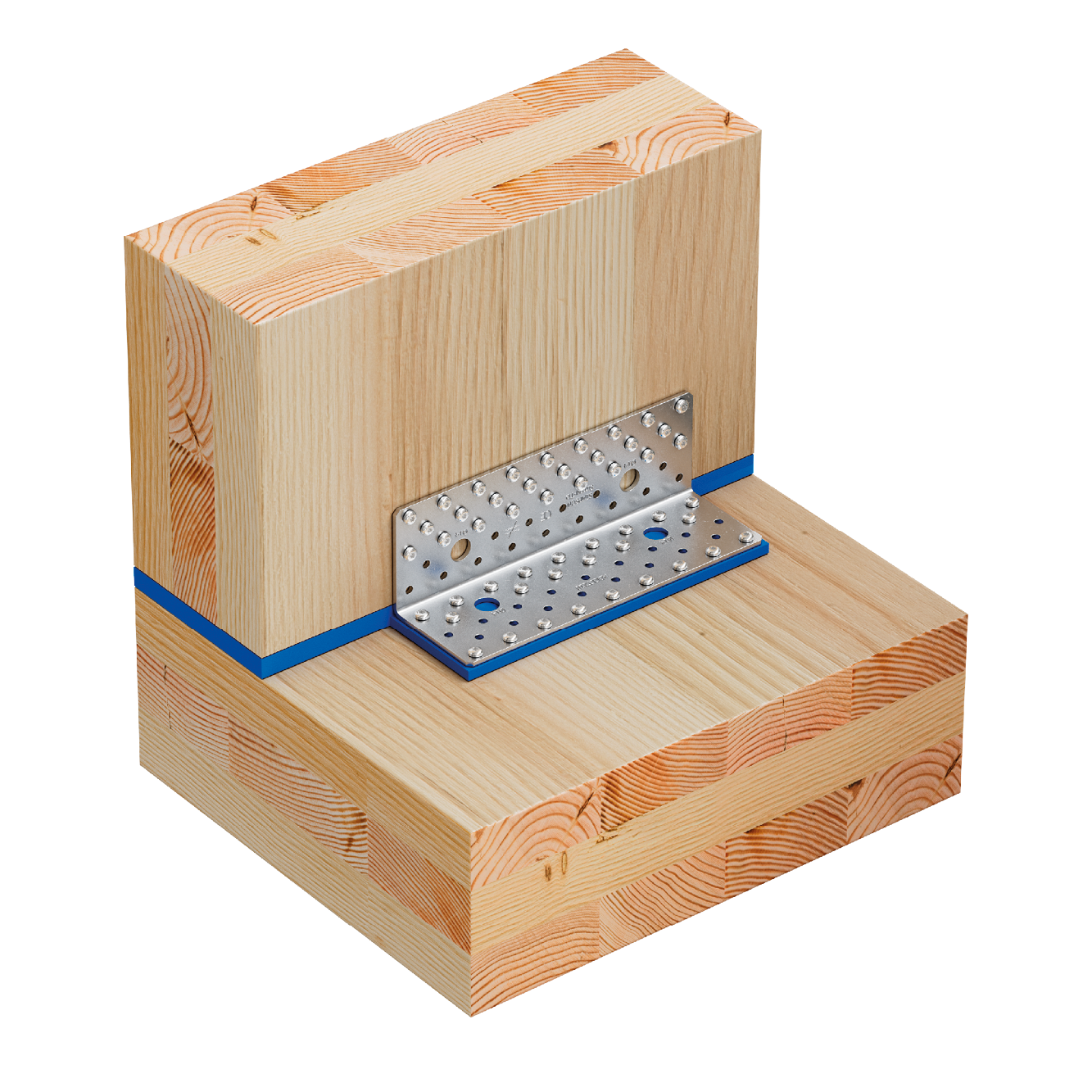

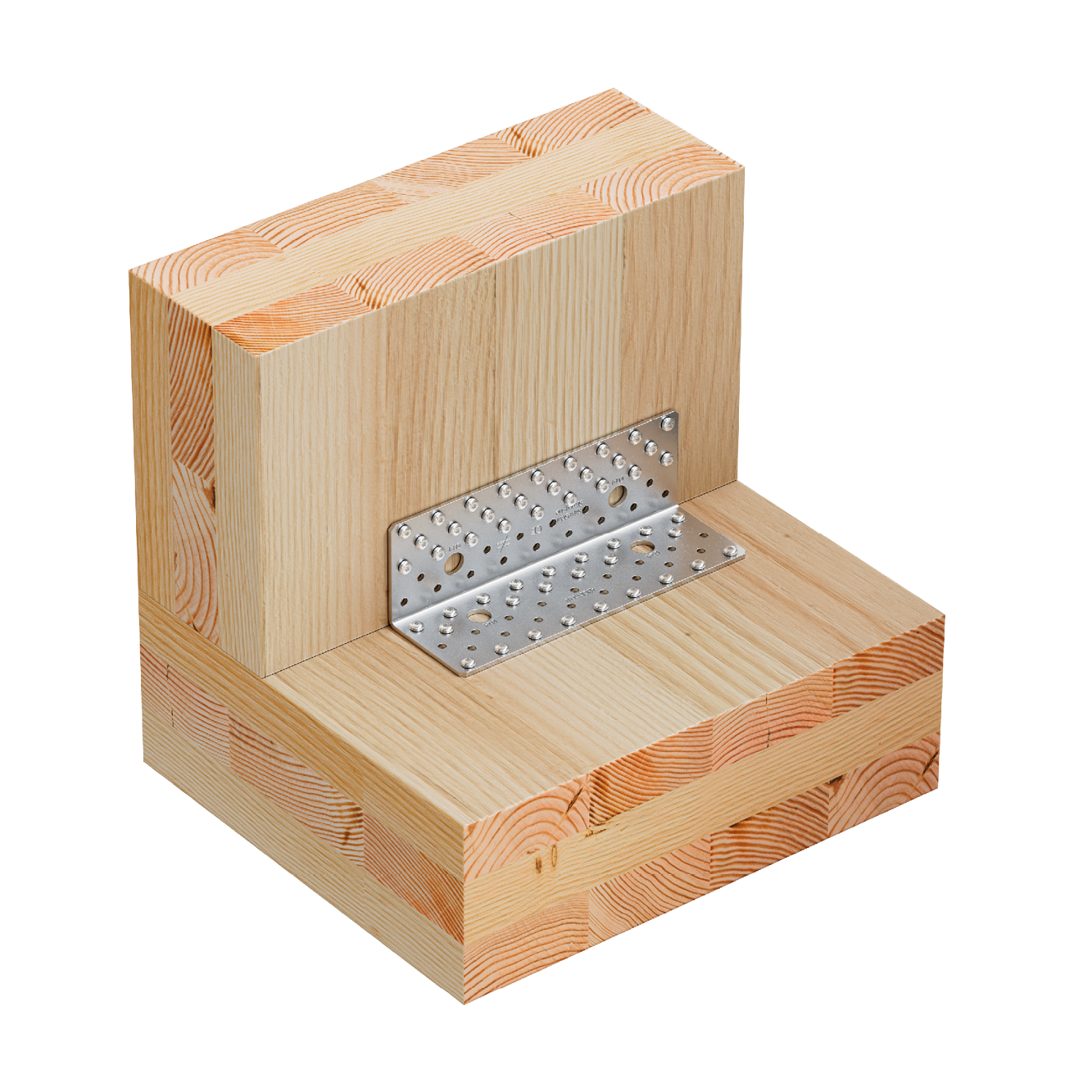

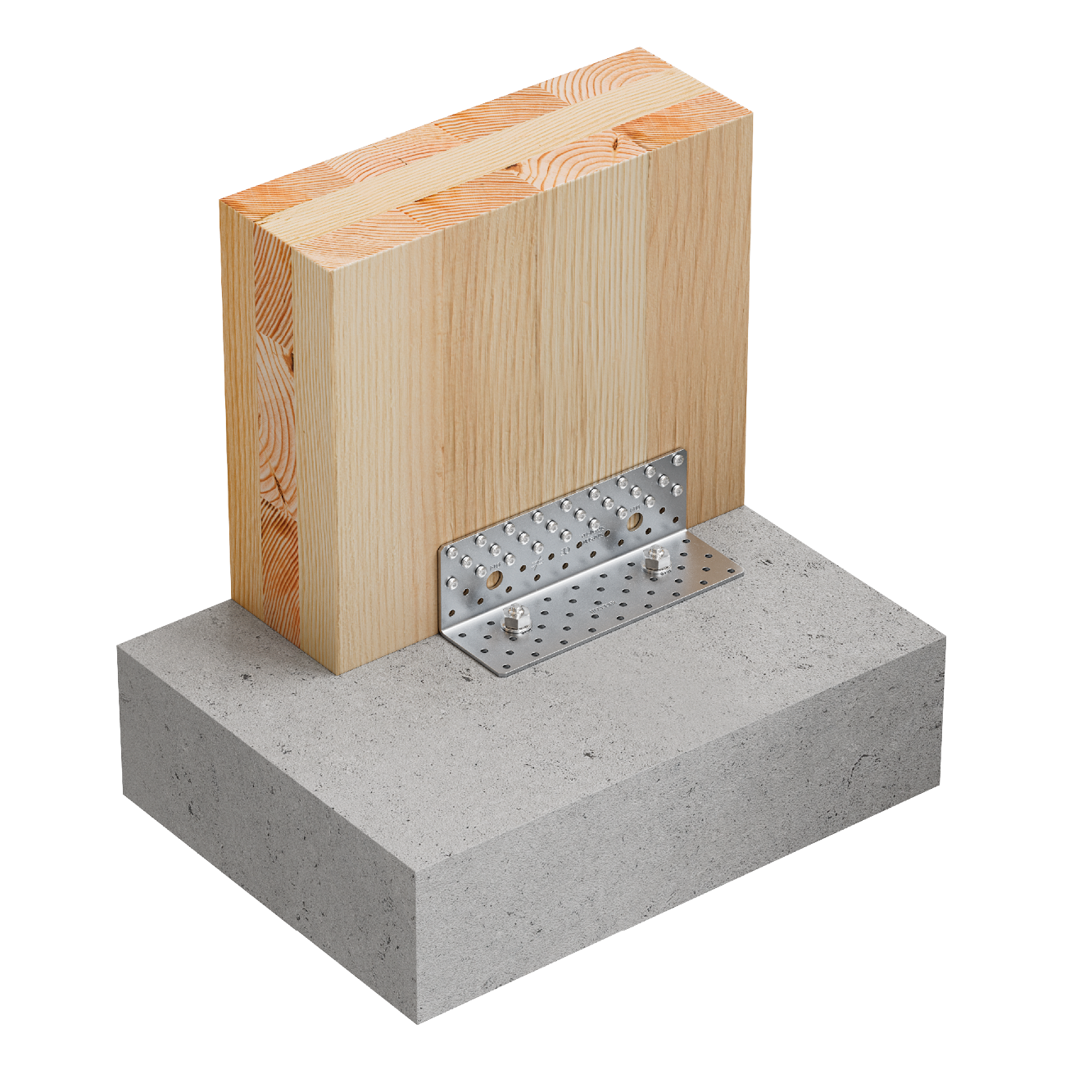

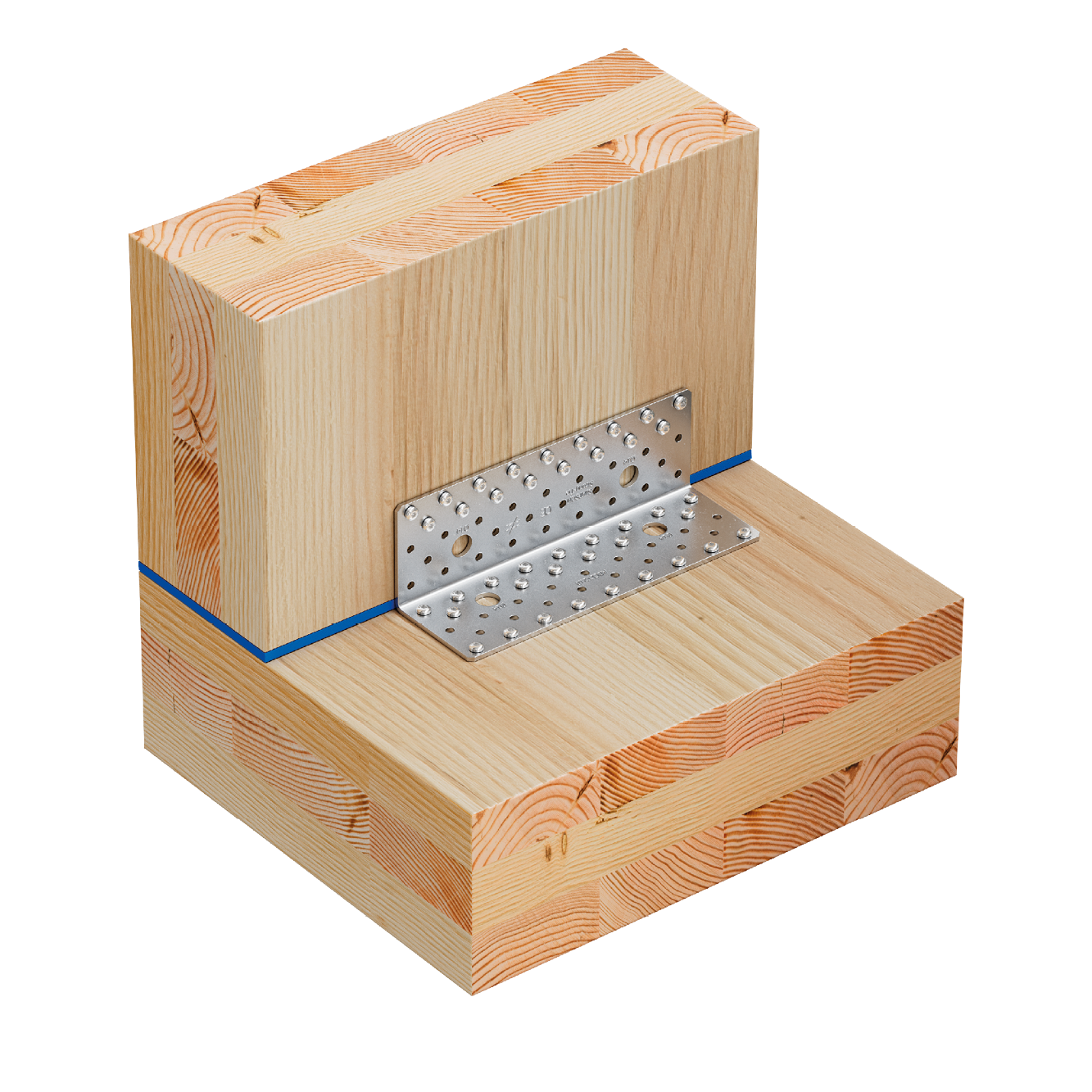

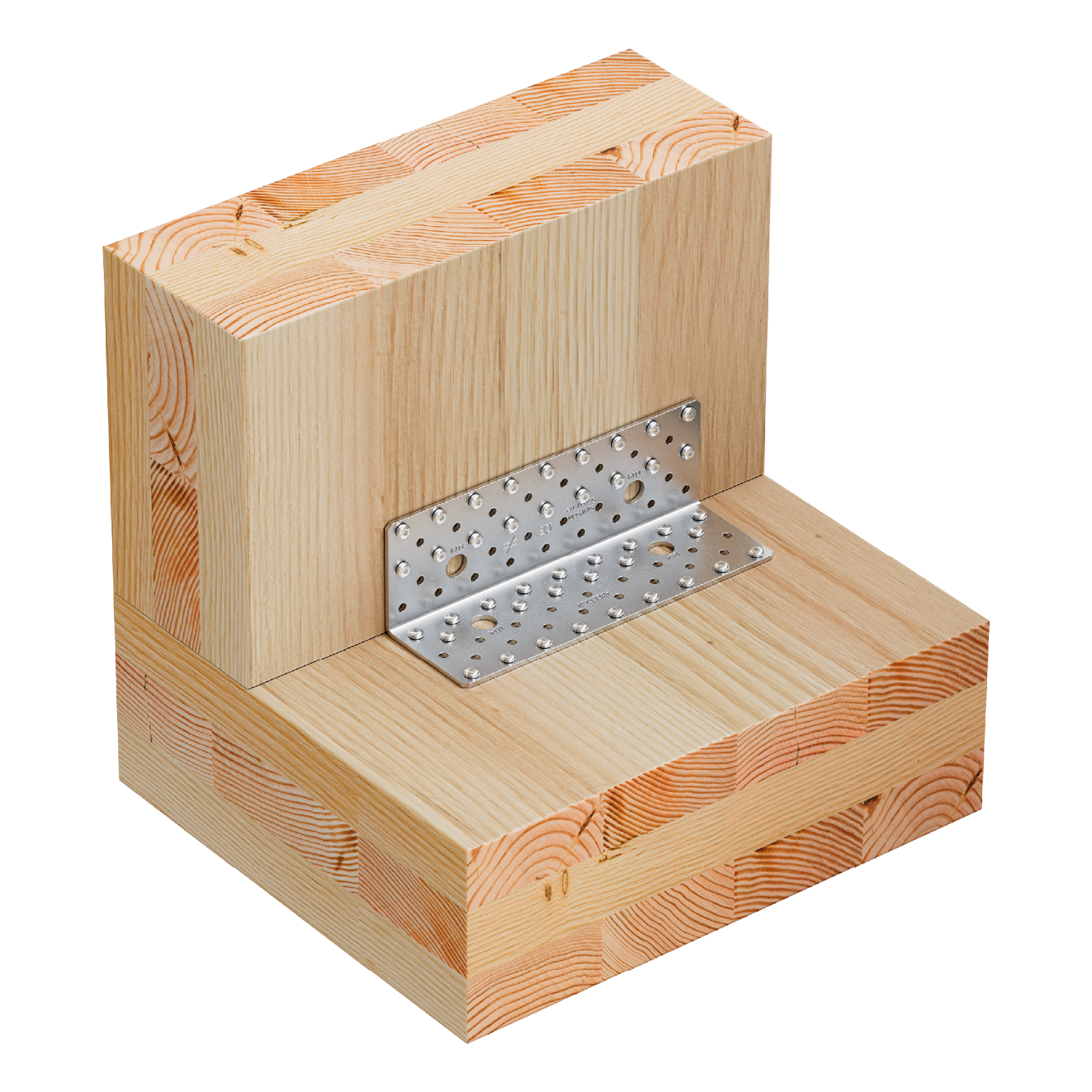

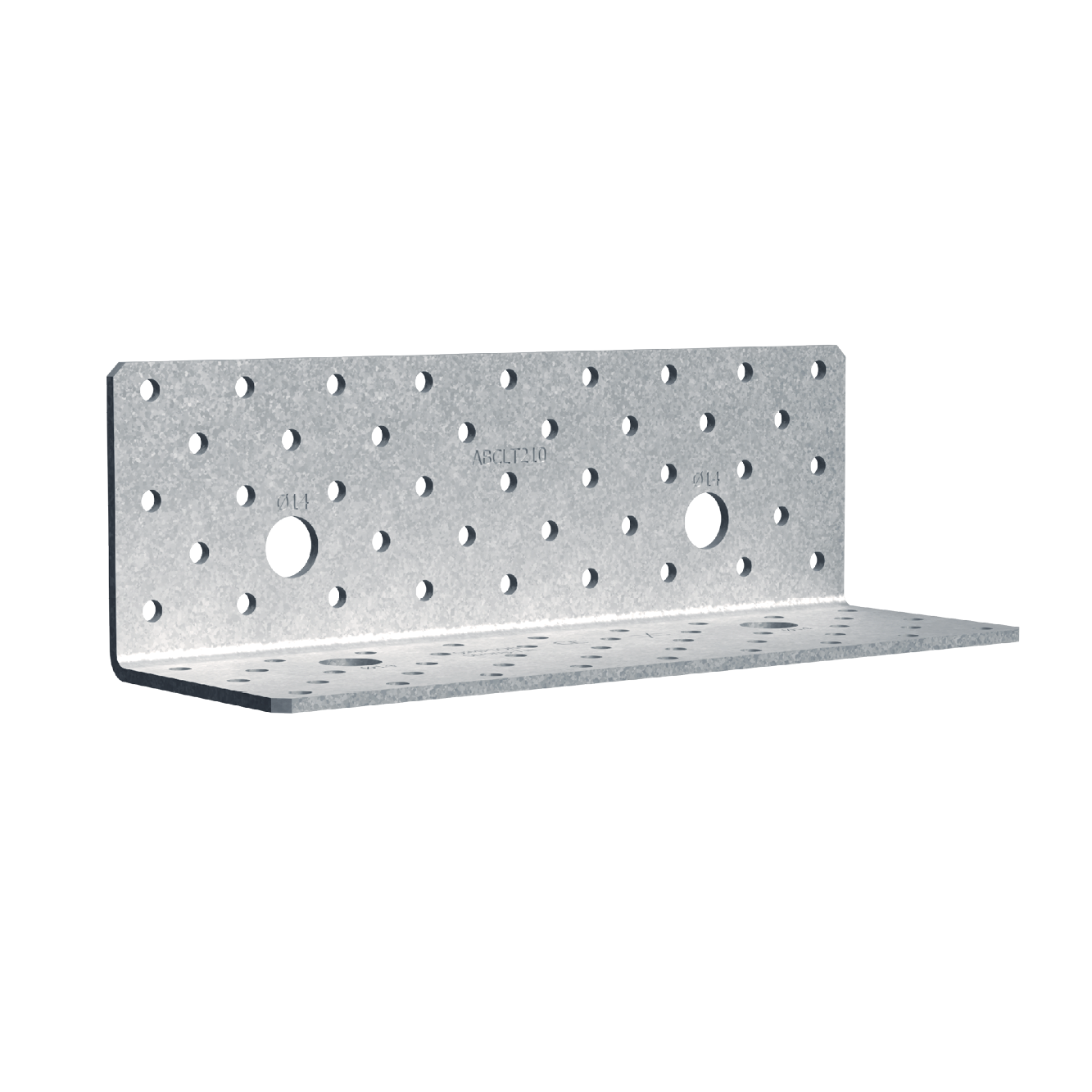

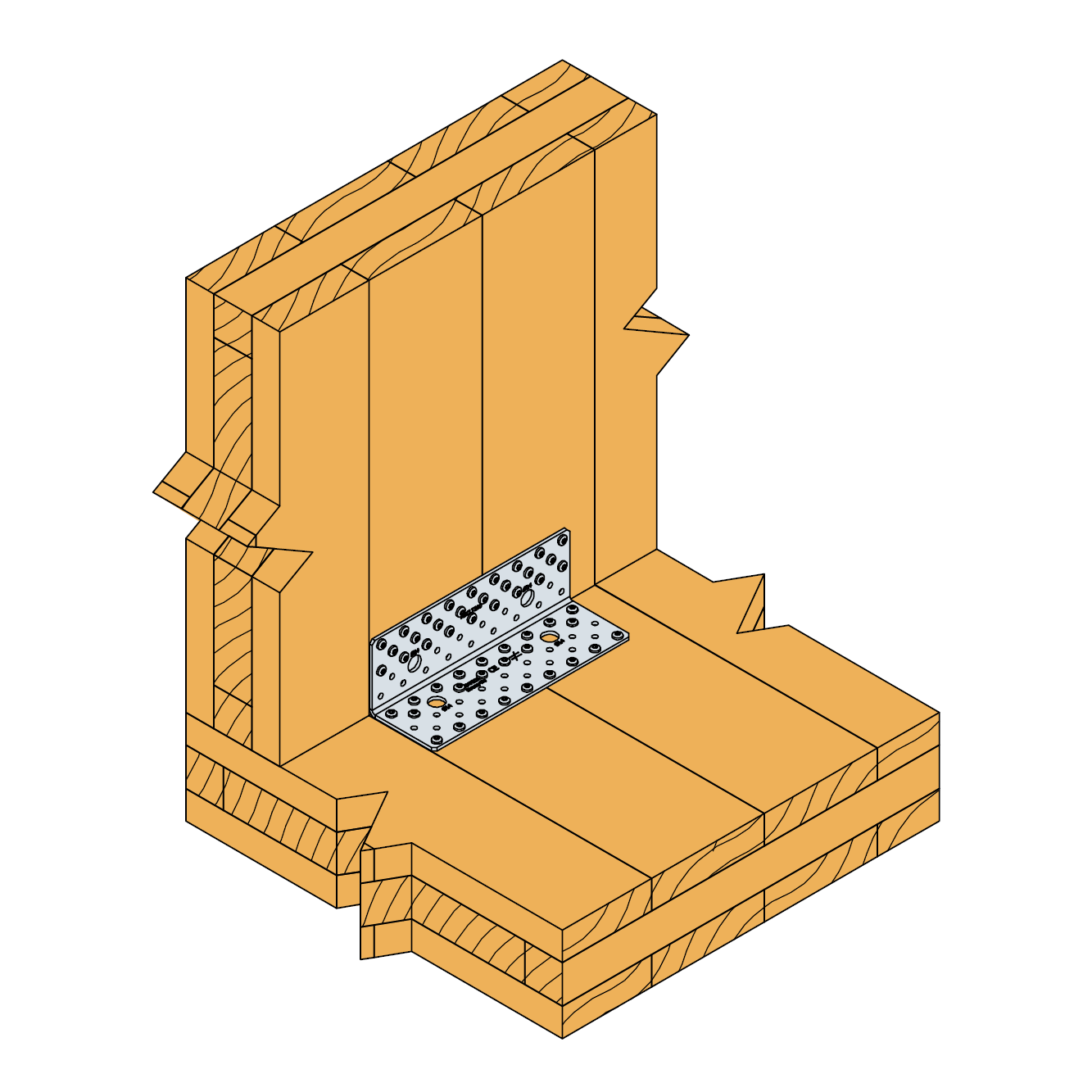

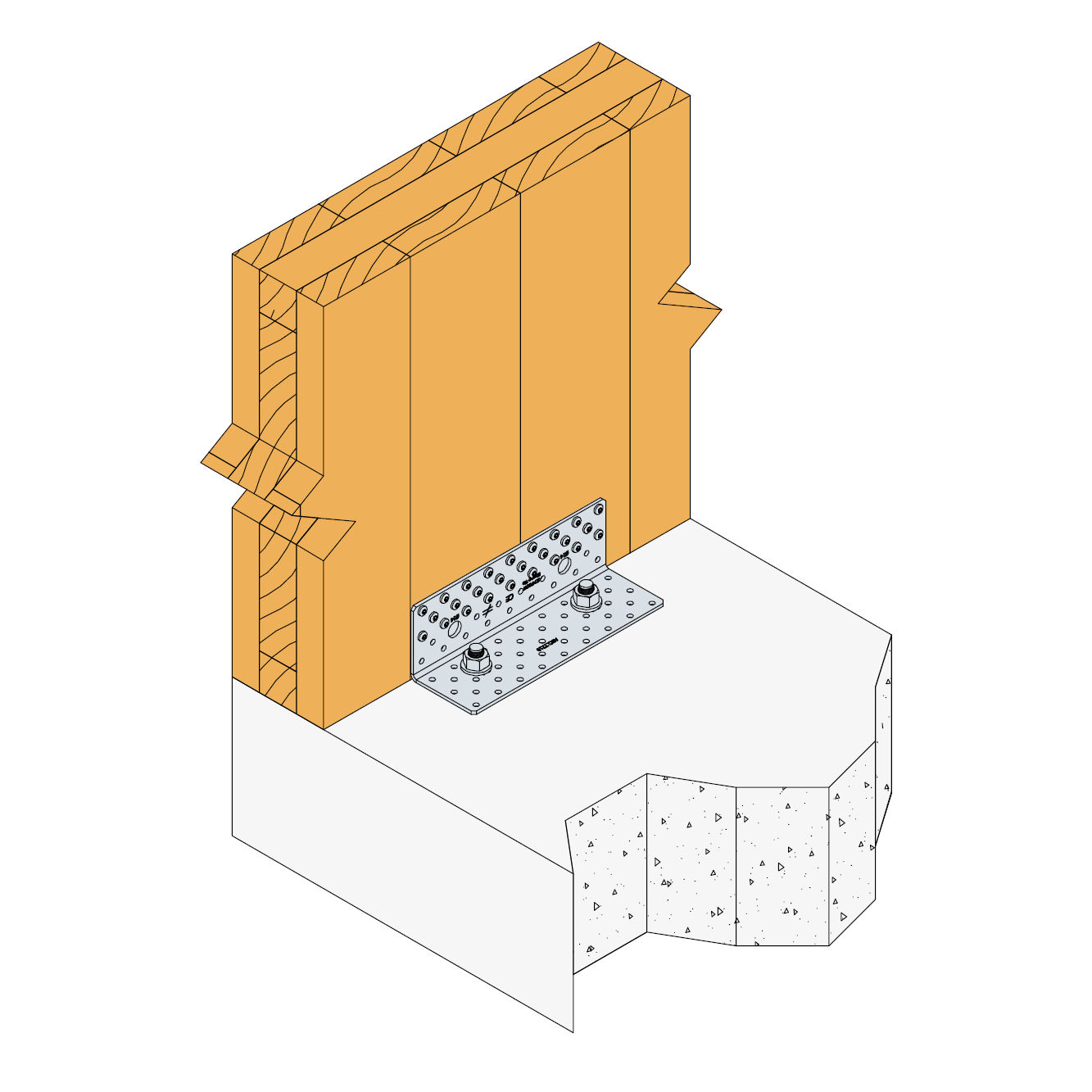

ABCLT er spesielt utviklet for bruk i CLTkonstruksjoner og er en komplett løsning for sammenføyning av CLT-veggpaneler med CLT-gulvpaneler, samt CLTveggpaneler med betonggulv.

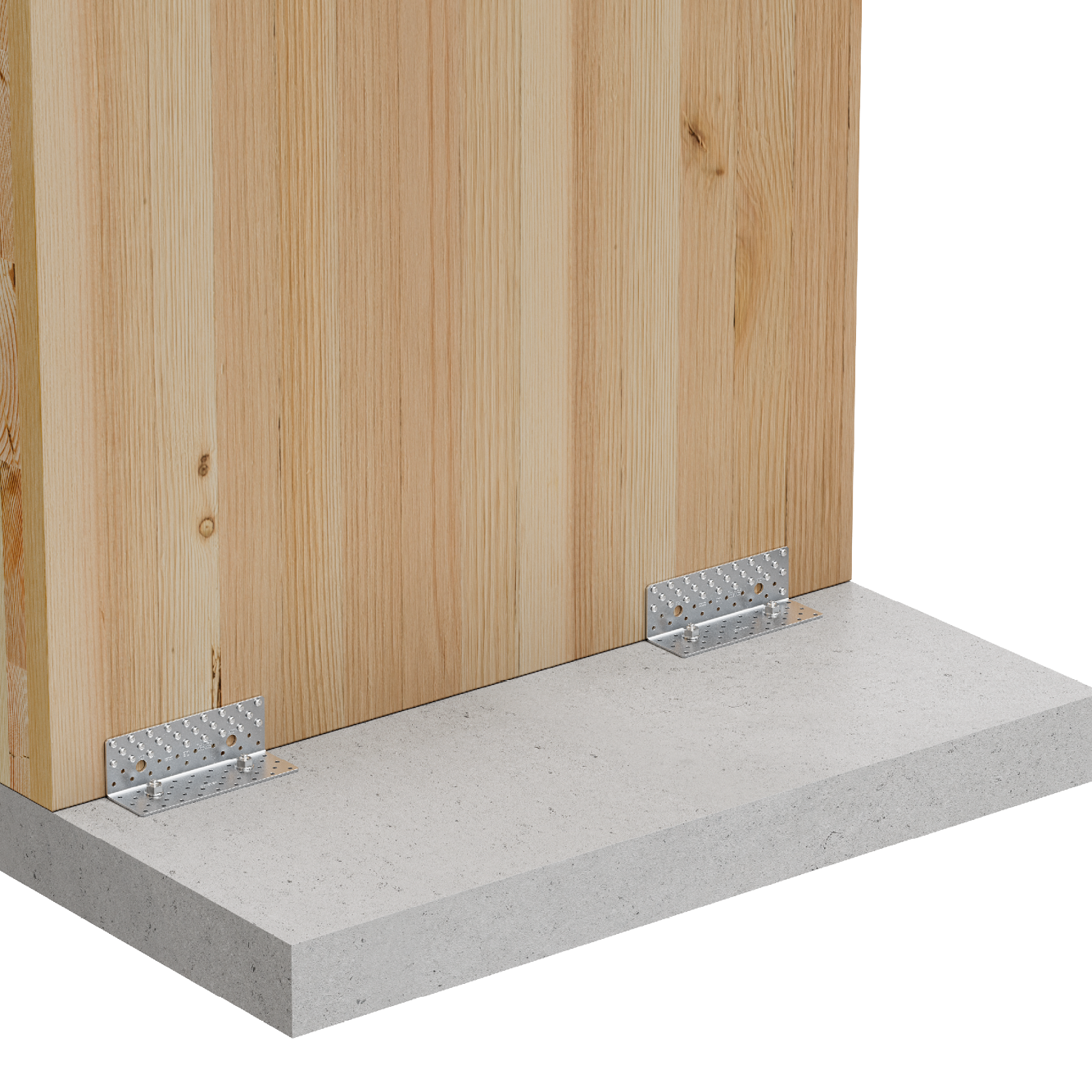

Med en høyde på kun 70 mm er den ideell for bruk i vegg-til-gulv-konstruksjoner. Dette skyldes at den er fullstendig skjult av undergulv og isolasjonen, noe som gir en diskret sammenføyning med høy styrke.

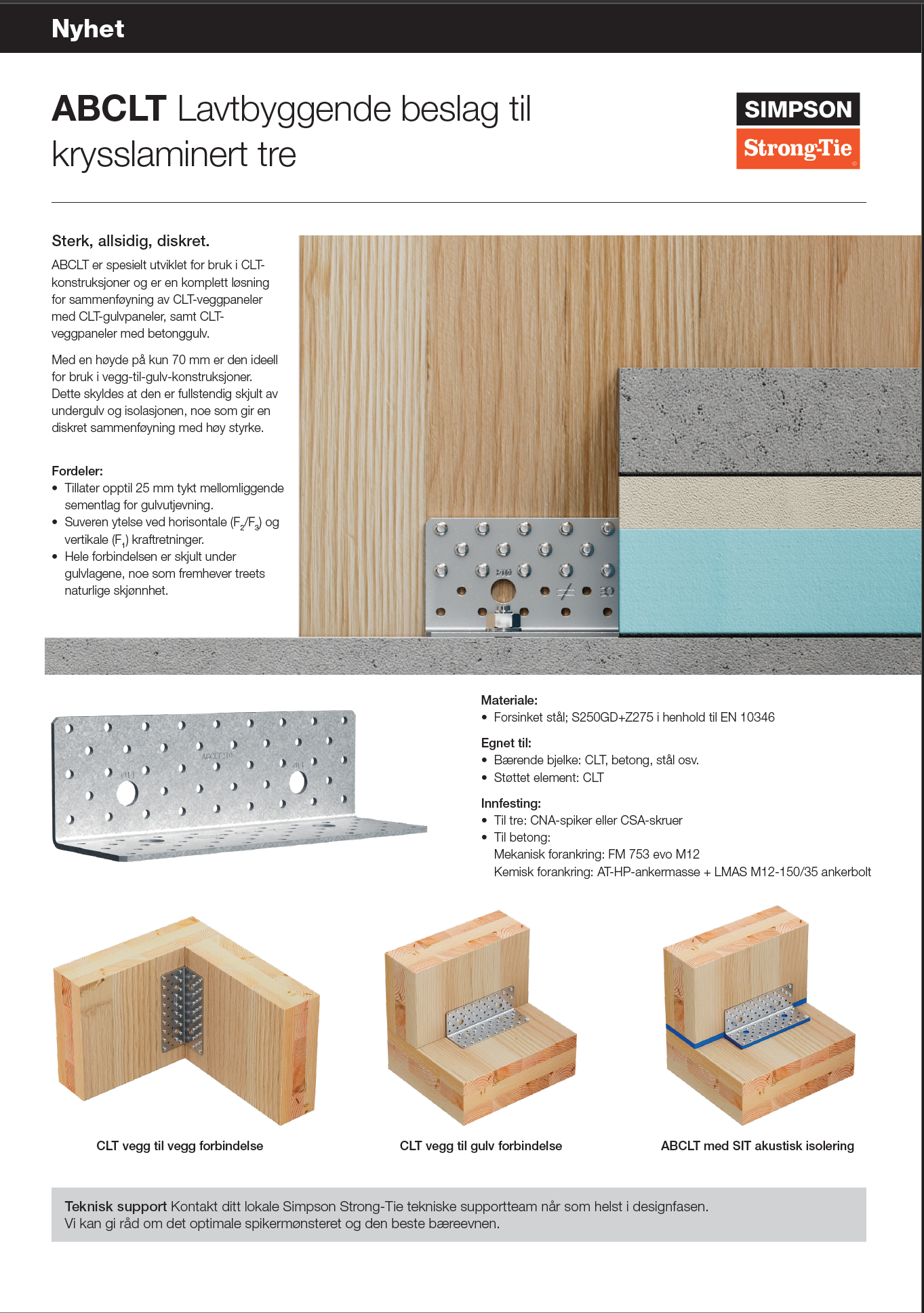

Teknisk dataark

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformasjon

Bilder

Egenskaper

Materiale

• Forsinket stål; S250GD+Z275 i henhold til EN 10346

Fordeler

• Tillater opptil 25 mm tykt mellomliggende sementlag for gulvutjevning.

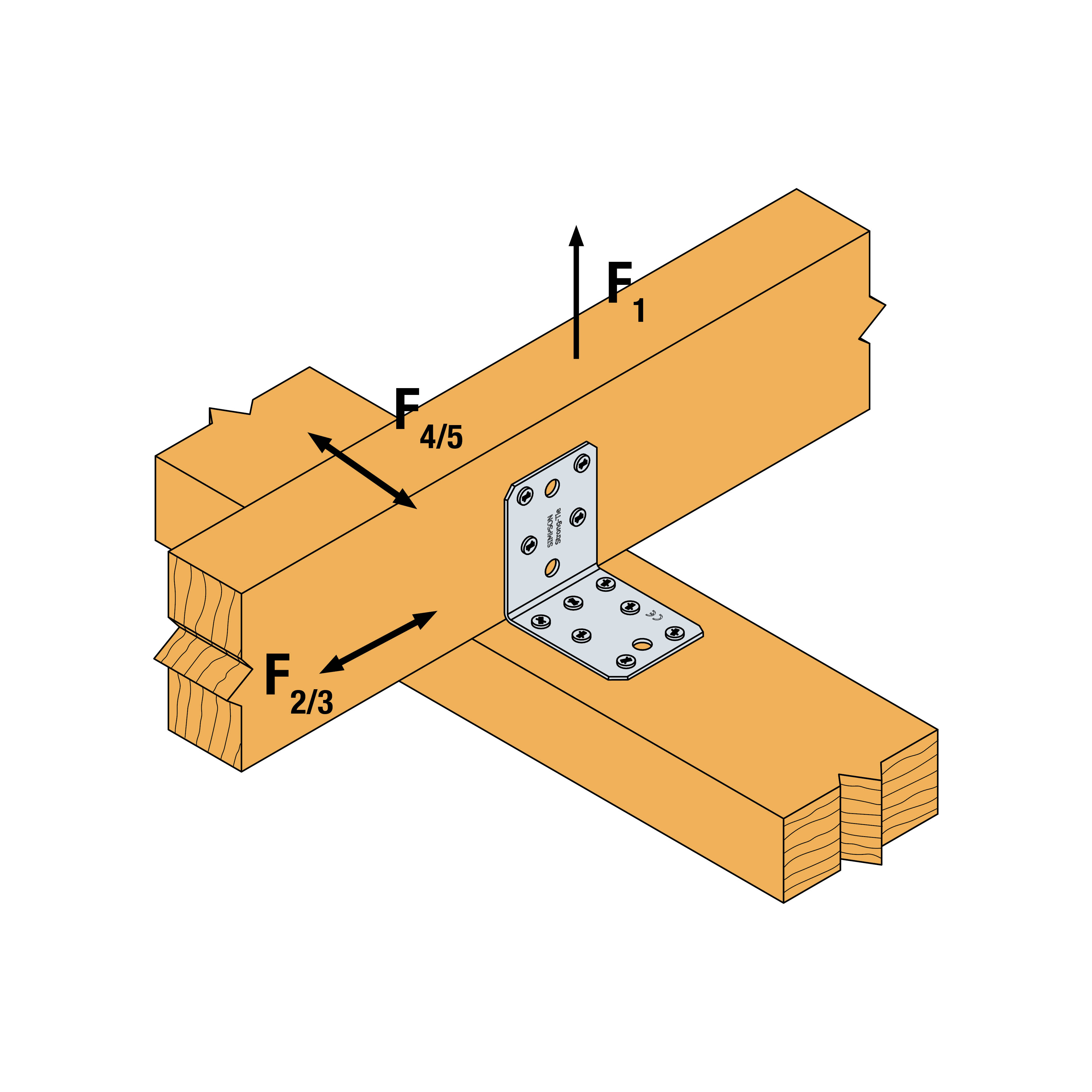

• Suveren ytelse ved horisontale (F2/F3) og vertikale (F1) kraftretninger.

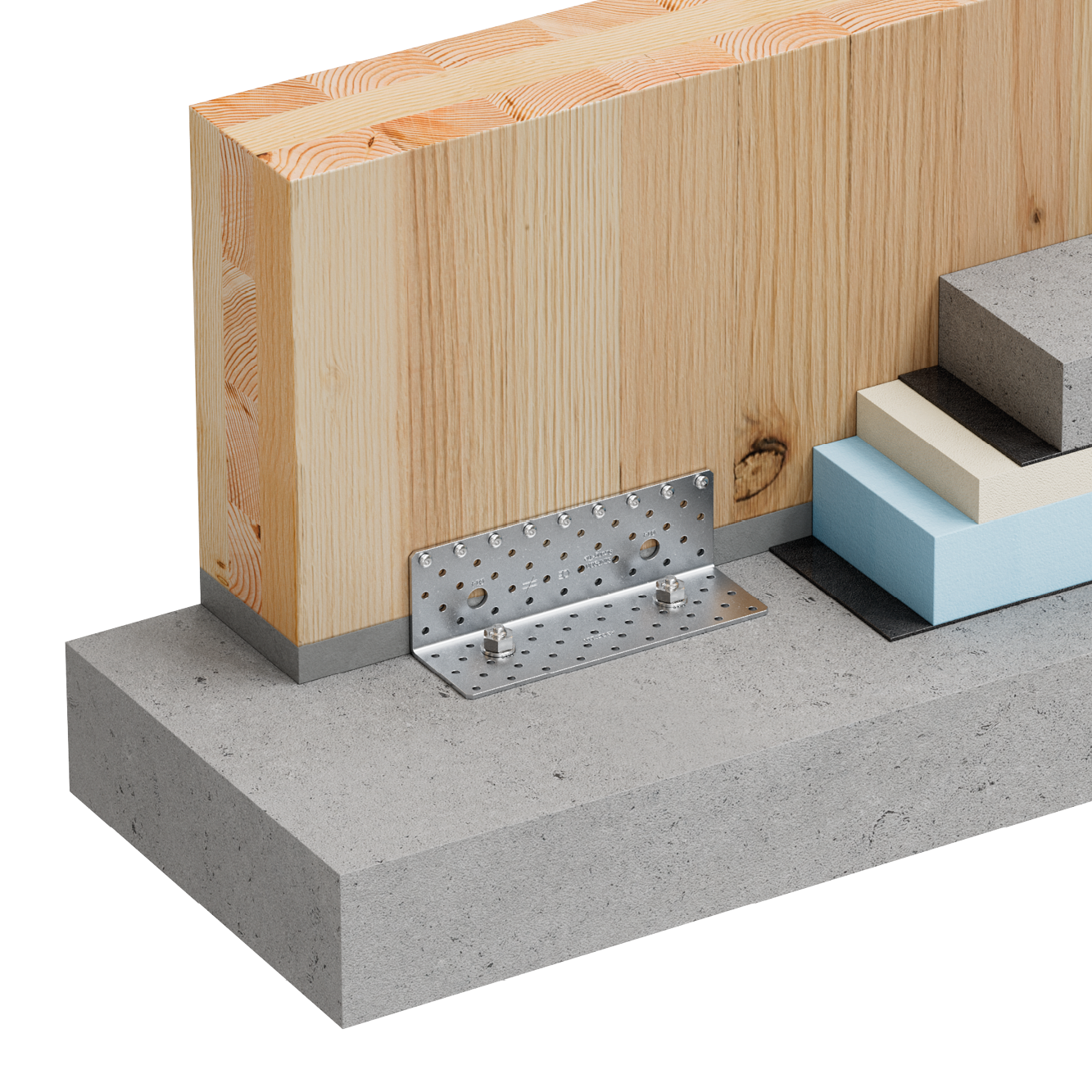

• Hele forbindelsen er skjult under gulvlagene, noe som fremhever treets naturlige skjønnhet.

Applikasjoner

Egnet til

• Bærende bjelke: CLT, betong, stål osv.
• Støttet element: CLT

Anvendelsesområde

CLT-paneler

Tekniske data

Dimensjoner

Andre tekniske data

Andre belastningsretninger og stivheter er tilgjengelige. Kontakt din lokale tekniske avdeling for mer informasjon.

Dimensions

Art. nr.	Product dimensions [mm]				Holes flange A		Holes flange B		Vekt [kg]
Art. nr.	A	B	C	t	Ø5 [mm]	Ø14 [mm]	Ø5 [mm]	Ø14 [mm]	Vekt [kg]
ABCLT210	69	69	205	3	43	2	43	2	0.587

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1

Art. nr.	Product capacities - CLT to CLT - Nailing Pattern 1
	Fasteners		Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A	Flange B	R_1.k							R_2.k = R_3.k
	Qty	Qty	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	26 (17)	24	5.1	6.2	8.2	10.3	17.7	20.7	26.9	30.4	33.9	40.6	43.2	36.4	41.2	48.2

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 1 with SIT

Art. nr.	Product capacities - CLT to CLT - Nailing Pattern 1 with SIT
	Fasteners		Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A	Flange B	R_1.k							R_2.k = R_3.k
	Qty	Qty	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	26 (17)	24	4.3	5.3	7	8.7	15	17.6	22.7	23.5	26.2	31.4	33.4	28.2	31.8	37.2

Product characteristic capacities - CLT to CLT- 1 angle bracket - Nailing pattern 2

Art. nr.	Product capacities - CLT to CLT - Nailing Pattern 2
	Fasteners		Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A	Flange B	R_1.k							R_2.k = R_3.k
	Qty	Qty	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	18 (9)	18	4.4	5.3	7.1	8.9	15.2	17.8	23	21.8	24.2	29.1	30.9	26.1	29.5	34.5

Product characteristic capacities - CLT to CLT - 1 angle bracket - Nailing pattern 3 with SIT

Art. nr.	Product capacities - CLT to CLT - Nailing Pattern 3 with SIT
	Fasteners		Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A	Flange B	R_1.k							R_2.k = R_3.k
	Qty	Qty	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	17	24	5.9	7.2	9.5	11.9	20.5	23.9	31	19.5	21.7	26	27.7	23.3	26.4	30.8

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 4

Art. nr.	Product capacities - CLT to Concrete - Nailing Pattern 4
	Fasteners				Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A		Flange B		R_1.k							R_2.k = R_3.k
	Qty	Type	Qty	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	9	CNA/CSA	2	M12	-	-	-	-	16.3	18.5	22	9.8	10.9	13.1	13.9	11.8	13.3	15.5

Simplified characteristic capacities - CLT to rigid support - 1 angle bracket - Nailing pattern 5

Art. nr.	Product capacities - CLT to Concrete - Nailing Pattern 5
	Fasteners				Characteristic capacities - Timber CLT - 1 angle brackets per connection [kN]
	Flange A		Flange B		R_1.k							R_2.k = R_3.k
	Qty	Type	Qty	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50
ABCLT210	26 (17)	CNA/CSA	2	M12	20.6	23.8	29.8	33.5	min(47.9;32.0/kmod)	32.0/kmod	32.0/kmod	30.4	33.9	40.6	43.2	36.4	41.2	48.2
