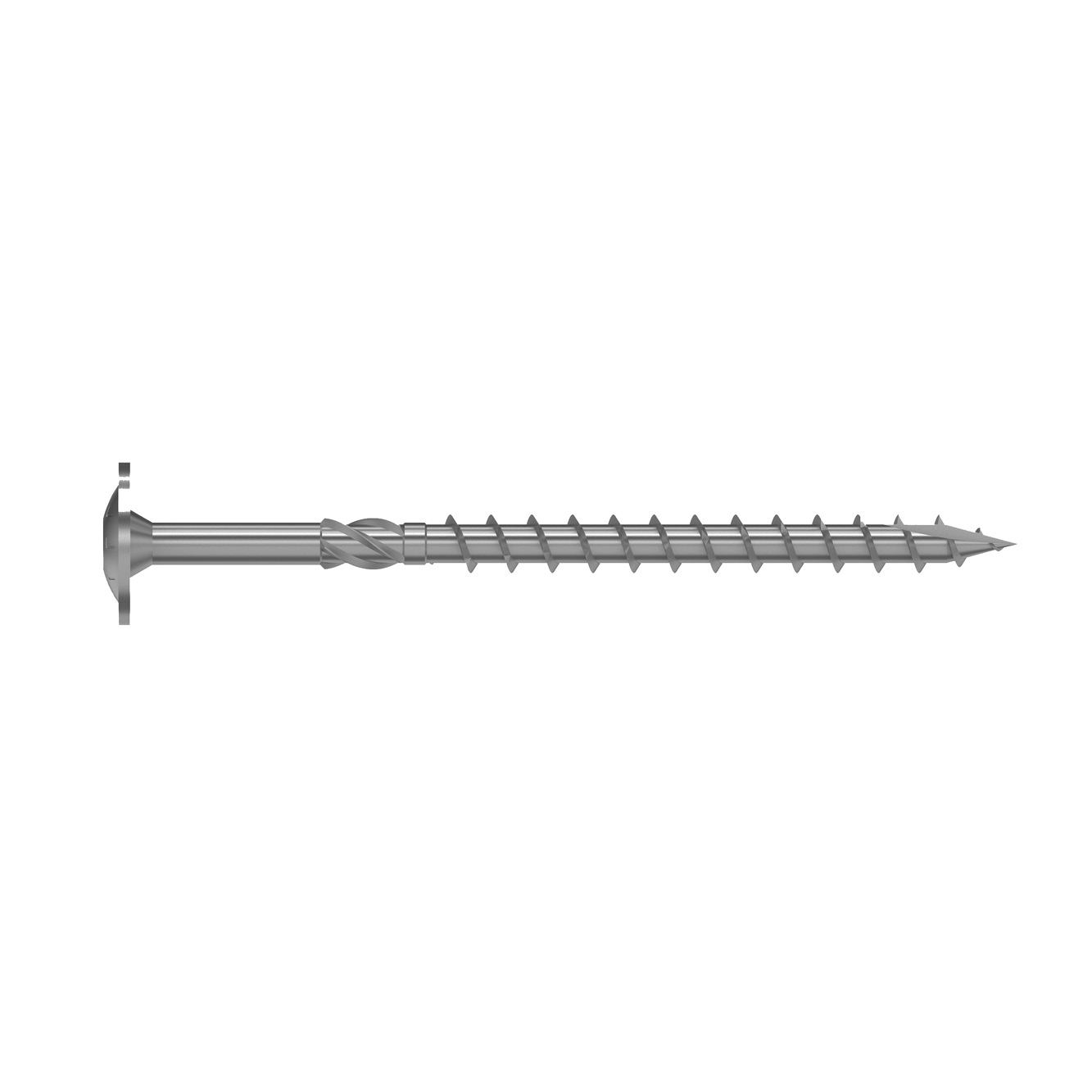

Solid Drive® Konstruksjonsskrue m. skivehode, Impreg®+

Solid-Drive^® SWWZ er en konstruksjonskrue med skivehode er tilgjengelig i en rekke dimensjoner og er designet for krysslaminert tømmer (CLT) og limtrekonstruksjon, samt generelle utvendige treapplikasjoner.SWWZ er en delgjenget skrue som finnes i 6,0, 8,0 og 10,0 diameter [mm] som er designet for å trekke tredelene sammen med suveren kraft og høy lastkapasitet. Det store skivehodet gir eksepsjonell gjennomtrekksmotstand samtidig som tredelene presses sammen. Forboring er vanligvis ikke nødvendig.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Impreg® +

Anvendelsesklasse 2

Outdoor

EPD

Produktinformasjon

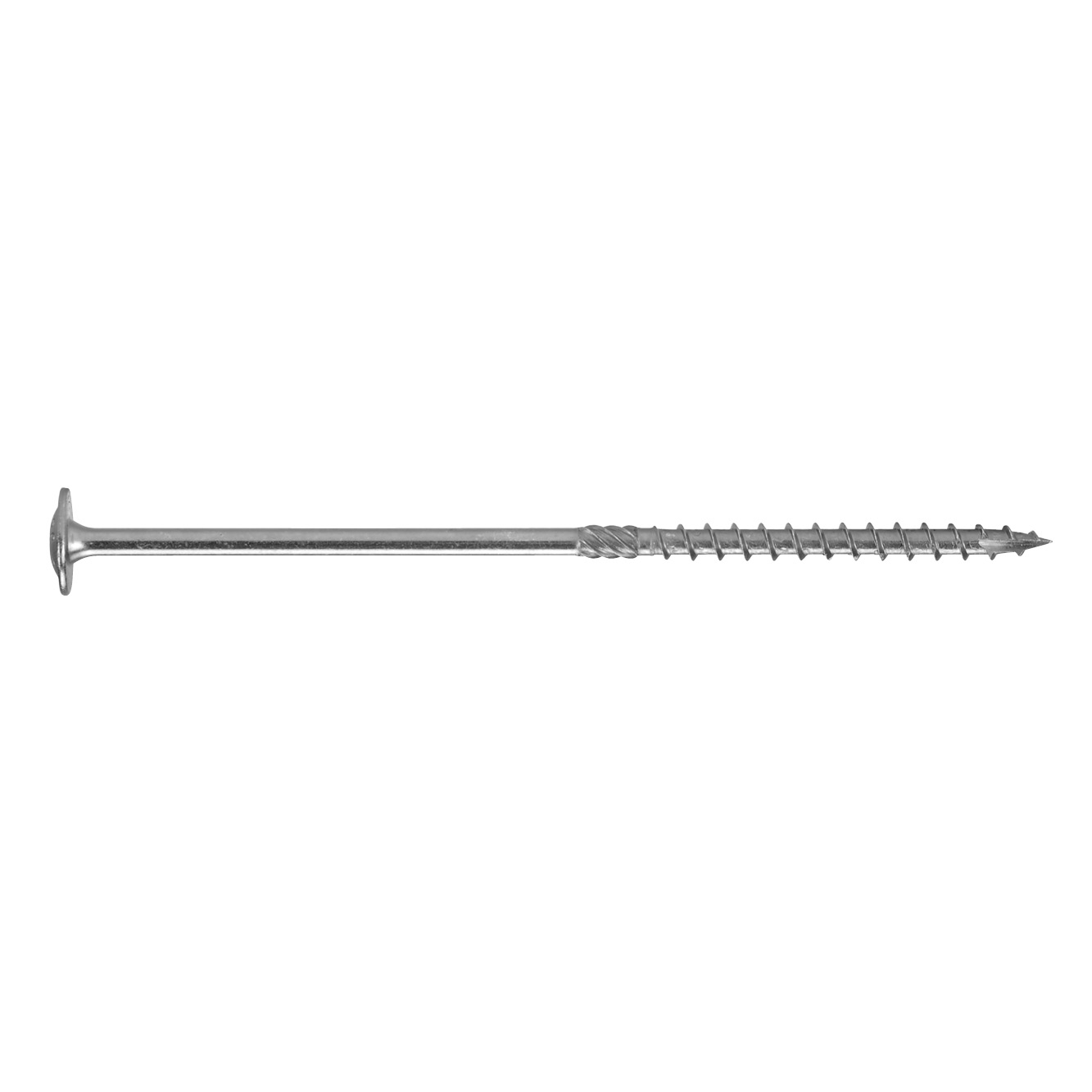

Bilder

Egenskaper

Materiale

Impreg+ er en elektrolytisk, uorganisk overflatebehandling bestående av sink og nikkel. På grunn av den sterke legeringskombinasjonen er belegget svært robust og gir økt korrosjonsbeskyttelse.

C4 godkjent for 15 år i henhold til ENISO
11997-1:2017, syklus B
Samsvarer med REACH-, RoHS- og ELV-direktivene
Krom(VI)-fri
Ingen galvanisk korrosjon i aluminiumsforbindelser på
grunn av den sterke vedheften mellom stål og belegg,
vil Impreg+ beholde sin korrosjonsbestandighet etter
montering
Tåler temperaturer på opptil 300°(C) (Høye
temperaturer oppstår ofte under innskruing på grunn
av friksjon og

Features:

ETA – European Technical Assessment
Ingen forboring nødvendig
Høy uttrekksmotstand
Intern sekskantet driv
Skivehode
Type 17 punkt

Applikasjoner

Bruksområde

Generelle bruksområder for tre til tre
Impreg+ belegget gjør at skruen kan brukes i
utendørs konstruksjoner, jf. korrosjonsklasse C4.

Fordeler

Skivehode skaper høy gjennomtrekksmotstand
Impreg+ belegg for utendørs C4 applikasjoner
Fiberkuttspiss reduserer risikoen for sperkkdannelser
under montering
Kraftige gjenger og stamme gir styrke og stabilitet
Freseribbene reduserer innskruingsmomentet
Dypt TX spor gir bedre kontroll og bedre
kraftoverføring

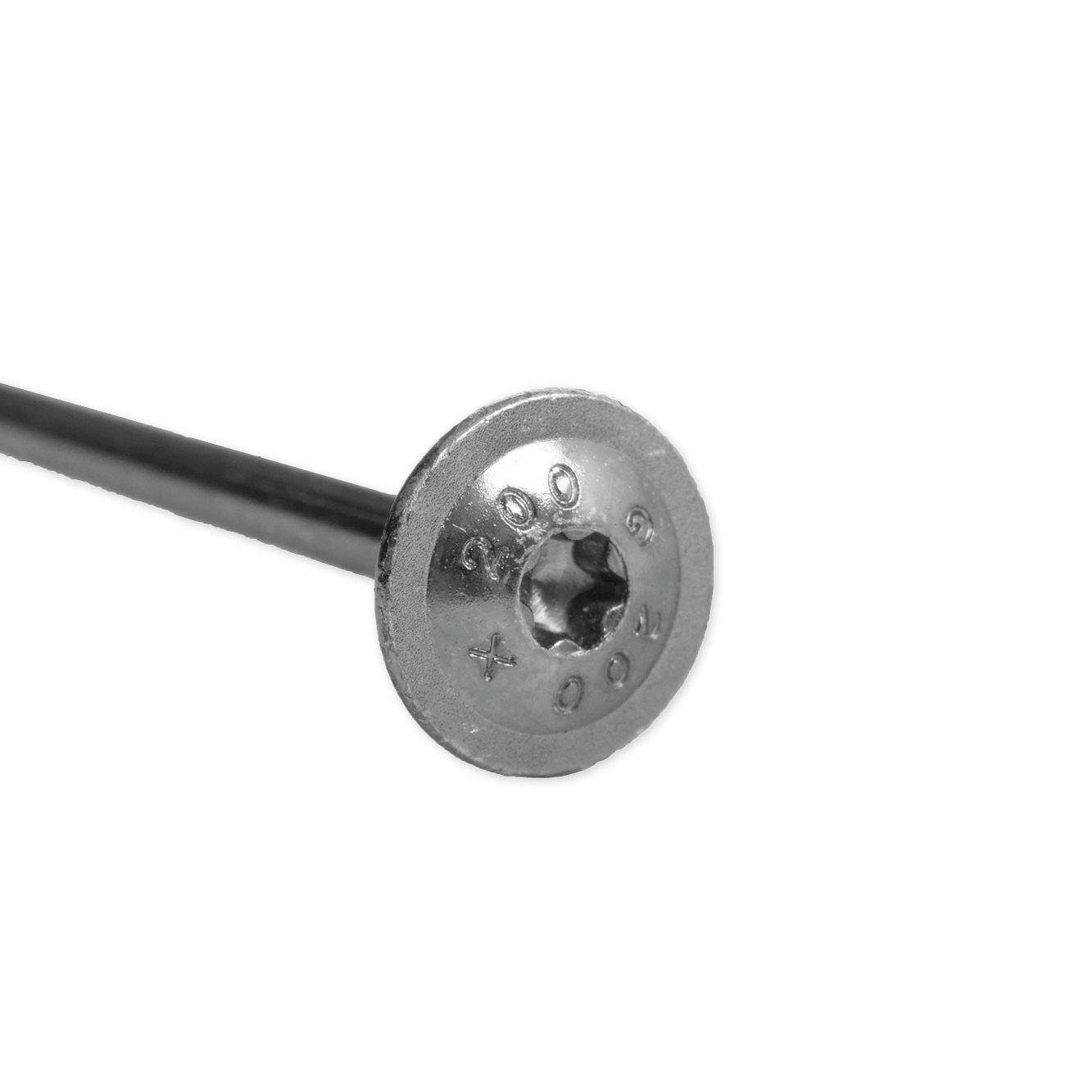

Lengden på skruen er preget inn i hodet

Tekniske data

Dimensjoner

Referanse	Fasteners dimensjoner[mm]
	Item Code	annet		produktdimensjoner[mm]
	Item Code	NOB nr.	antall per eske	d[mm]	L[mm]	tfix[mm]	dh[mm]	d1[mm]	gjenge lengde[mm]	Driver Bit[mm]
SWWZ6.0X80	76352	-	50.0	6	80	30	14	3.8	50	T-30
SWWZ6.0X90	76452	-	50.0	6	90	40	14	3.8	50	T-30
SWWZ6.0X100	76453	-	50.0	6	100	30	14	3.8	70	T-30
SWWZ6.0X120	76454	-	50.0	6	120	50	14	3.8	70	T-30
SWWZ8.0X80	76455	-	50.0	8	80	30	22.2	5.3	50	T-40
SWWZ8.0X90	76457	-	50.0	8	90	40	22.2	5.3	50	T-40
SWWZ8.0X100	76601	-	50.0	8	100	50	22.2	5.3	50	T-40
SWWZ8.0X120	76603	-	50.0	8	120	40	22.2	5.3	80	T-40
SWWZ8.0X140	76604	-	50.0	8	140	60	22.2	5.3	80	T-40
SWWZ8.0X180	76605	-	50.0	8	180	100	22.2	5.3	80	T-40
SWWZ8.0X200	76606	-	50.0	8	200	120	22.2	5.3	80	T-40
SWWZ8.0X240	76607	-	50.0	8	240	160	22.2	5.3	80	T-40
SWWZ8.0X300	76608	-	50.0	8	300	220	22.2	5.3	80	T-40
SWWZ8.0X340	76609	-	50.0	8	340	260	22.2	5.3	80	T-40
SWWZ10.0X160	76610	-	25.0	10	160	80	25.9	6.3	80	T-40
SWWZ10.0X180	76611	-	25.0	10	180	100	25.9	6.3	80	T-40
SWWZ10.0X200	76612	-	25.0	10	200	120	25.9	6.3	80	T-40
SWWZ10.0X240	76613	-	25.0	10	240	160	25.9	6.3	80	T-40

Product characteristic properties

Referanse	skrue parametere
	karakteristiske parametere
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic hode pull-through parameter - fₕₑₐd,ₖ[N/mm²]	Characteristic tensile kapasitet - fₜₑₙₛ,ₖ[kN]	Characteristic torsional styrke - ftor,k[Nm]	Torsional ratio
SWWZ6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X90	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X90	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

no-dop-e21-0670.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

Structural Fasteners Technical Guide

I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.

Structural Fasteners Technical Guide

Bla i PDF online
Flyer Solid-Drive

Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.

Last ned PDF

Bla i PDF online
