PISB

Søylesko

Søyleskoene brukes til understøtting av tresøyler med bredder fra 80 mm og oppover.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Varmgalvanisert stål

Outdoor

Produktinformasjon

Bilder

Montering av PISB

Egenskaper

Materiale

Stålkvalitet:
Stålplate: S235JR EN10025:2004
Korrosjon:
Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

Søyleskoene kan oppta trykk, trekk og vannrett last

Applikasjoner

Skjøter

Tre-søyle skjøter
Røret til søyleskoen settes fast til betong

Bruksområder

Bærende søyler

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Dimensjoner [mm]										Hull topp plate	Hull, bunnplate	Box Quantity
Art. nr.	A	B	C	D	E	F	G	H	t₁	t₂	Ø8,5	Ø14	Box Quantity
PISB160G-B	100	80	110	160	100	168	42	70	8	10	4	2	5
PISB260G-B	100	80	110	260	100	168	42	70	8	10	4	2	4

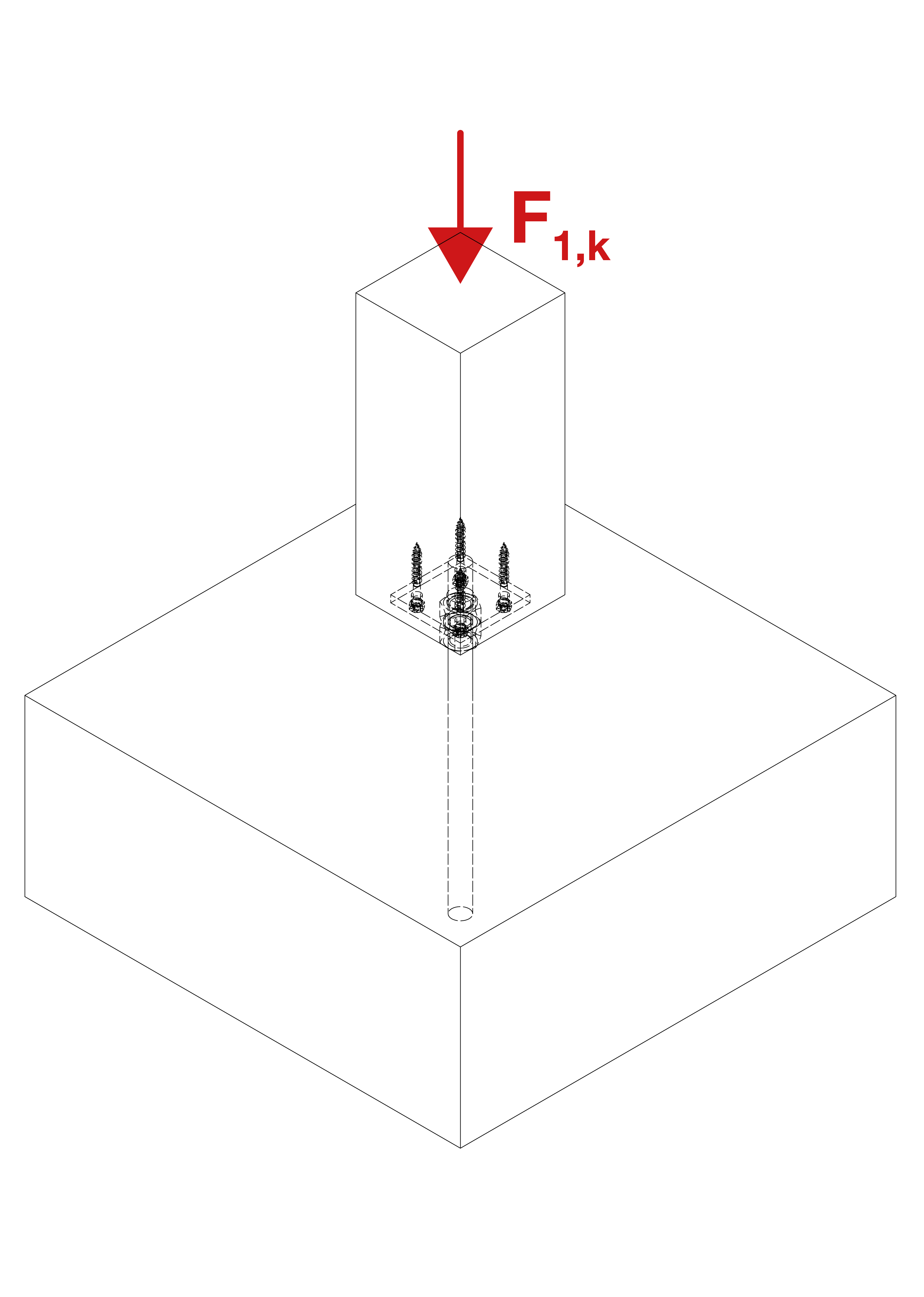

Karakteristisk bæreevne

Art. nr.	Utspikring				Karakteristisk bæreevne [kN]
	Bjelke		Betong		R_1,k	R_2,k			R_3,k			R_4,k
	Antall	Type	Antall	Type		Dybel lengde [mm]			Dybel lengde [mm]			Dybel lengde [mm]
	Antall	Type	Antall	Type		80	100	120	80	100	120	80	100	120
PISB160G-B	4	Ø8	2	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB260G-B	4	Ø8	2	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

Kombinert last:

* Se Simpson Strong-Tie anker produktsortiment for passende ankre. Typiske ankerløsninger er BOAXII, SET-XP, WA, AT-HP, avhengig av betong type, kant og innbyrdes avstand.

Montering

Innfesting

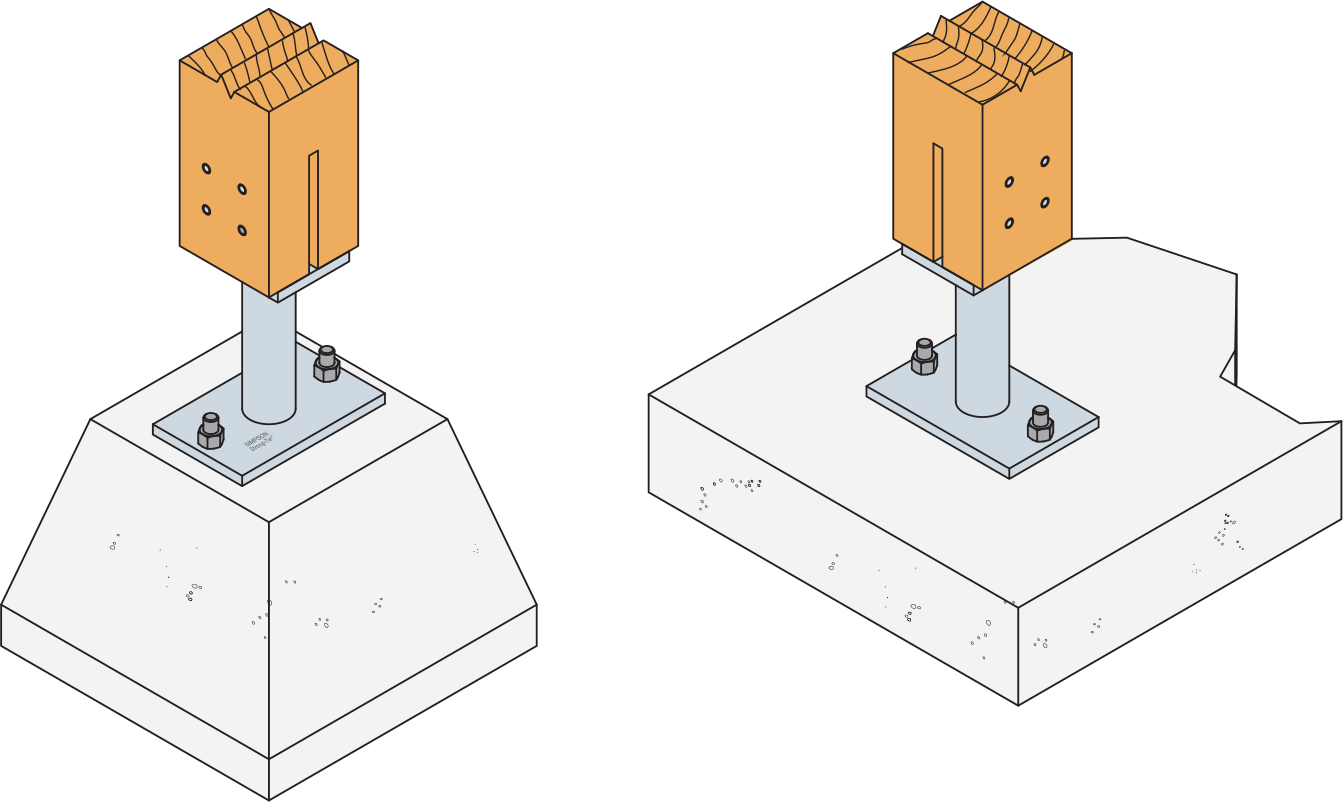

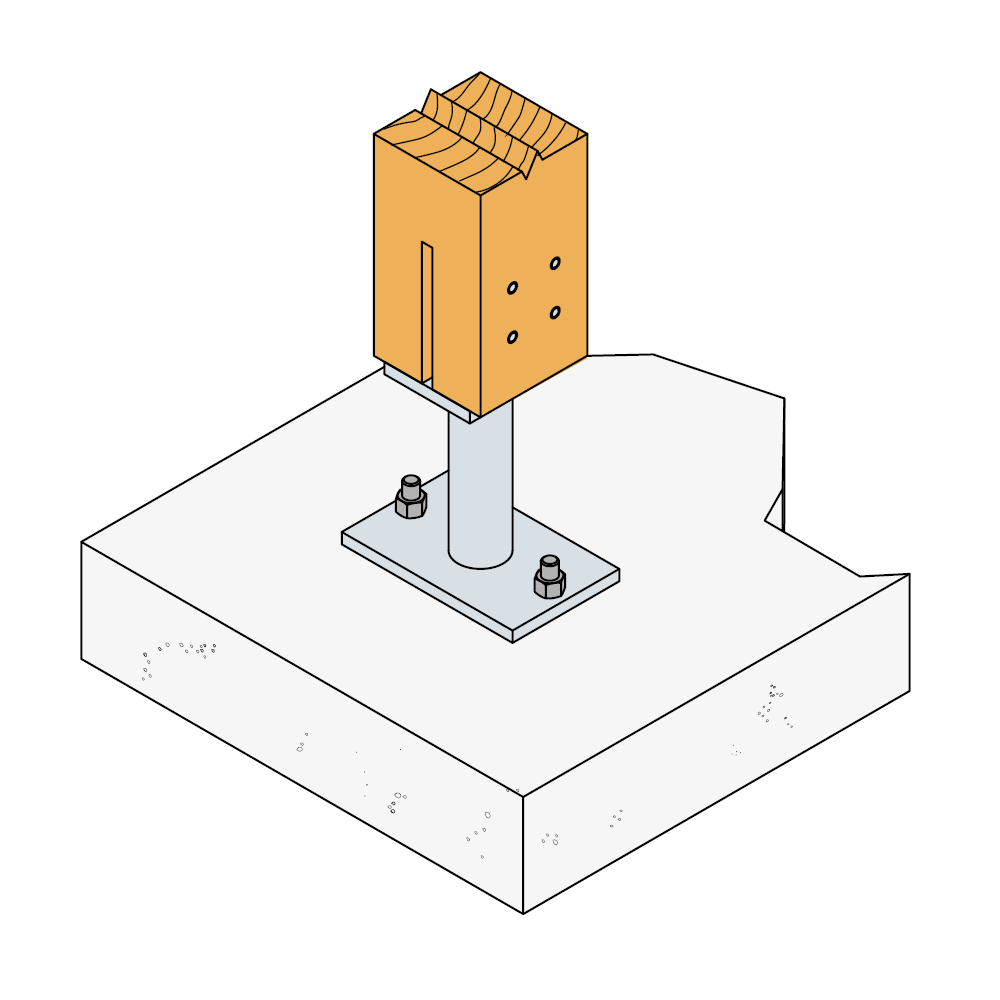

Søyleskoen settes fast til betongen med M12/M16 bolter. Endetreet lages med en 9-10 mm bred slisse, der topplaten på søyleskoen settes fast med fire M8 eller to M12 varmforsinkede dorer, med en lengde som tilsvarer tresøylens bredde
