STDG

Dybler ekstra varmforsinkede

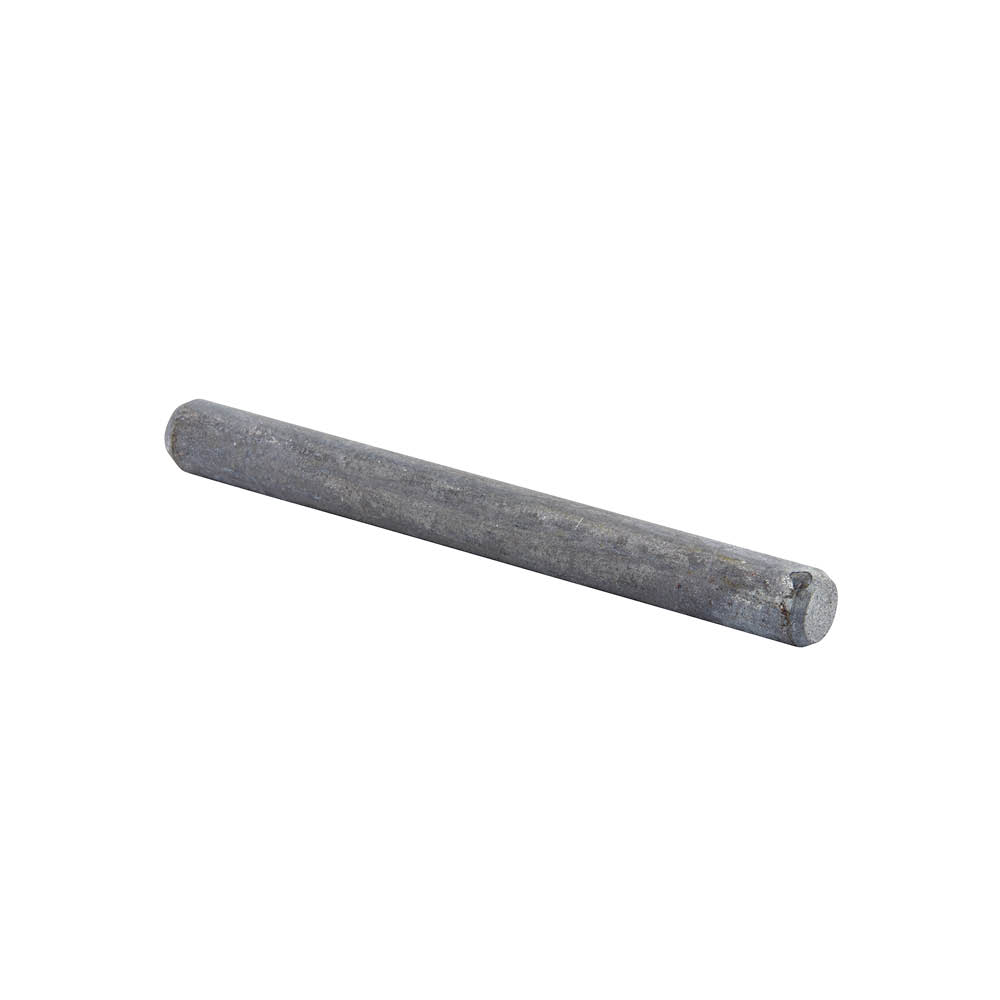

Ståldyblene er laget av stangstål med en diameter på 6, 8, 10, 12 eller 16 mm. Dyblene, som er konet i endene, lages i forskjellige lengder. Dyblene benevnes STDG etterfulgt av d × L i mm.

G står for ekstra varmforsinket og er egnet for bruk ved anvendelsesklasse 3.

Ståldyblene brukes som festemiddel i sammenføyninger mellom tredeler og skjulte beslag, der stål- eller aluminiumsplater er slisset inn i tredelene.

Teknisk dataark

CE-merket

Anvendelsesklasse 3

Outdoor

Hot Dip Galvanized

Produktinformasjon

Bilder

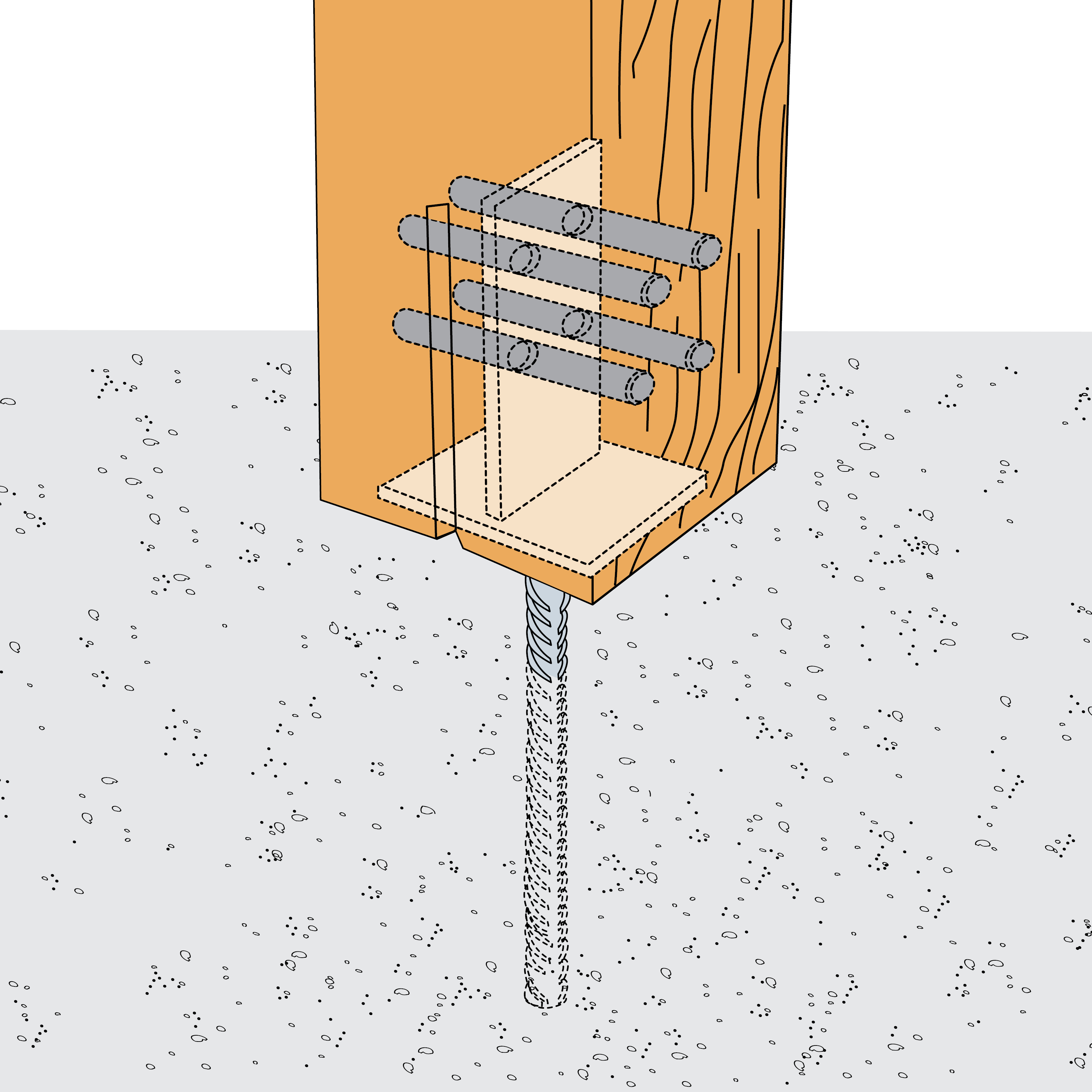

Innfesting med to dybler

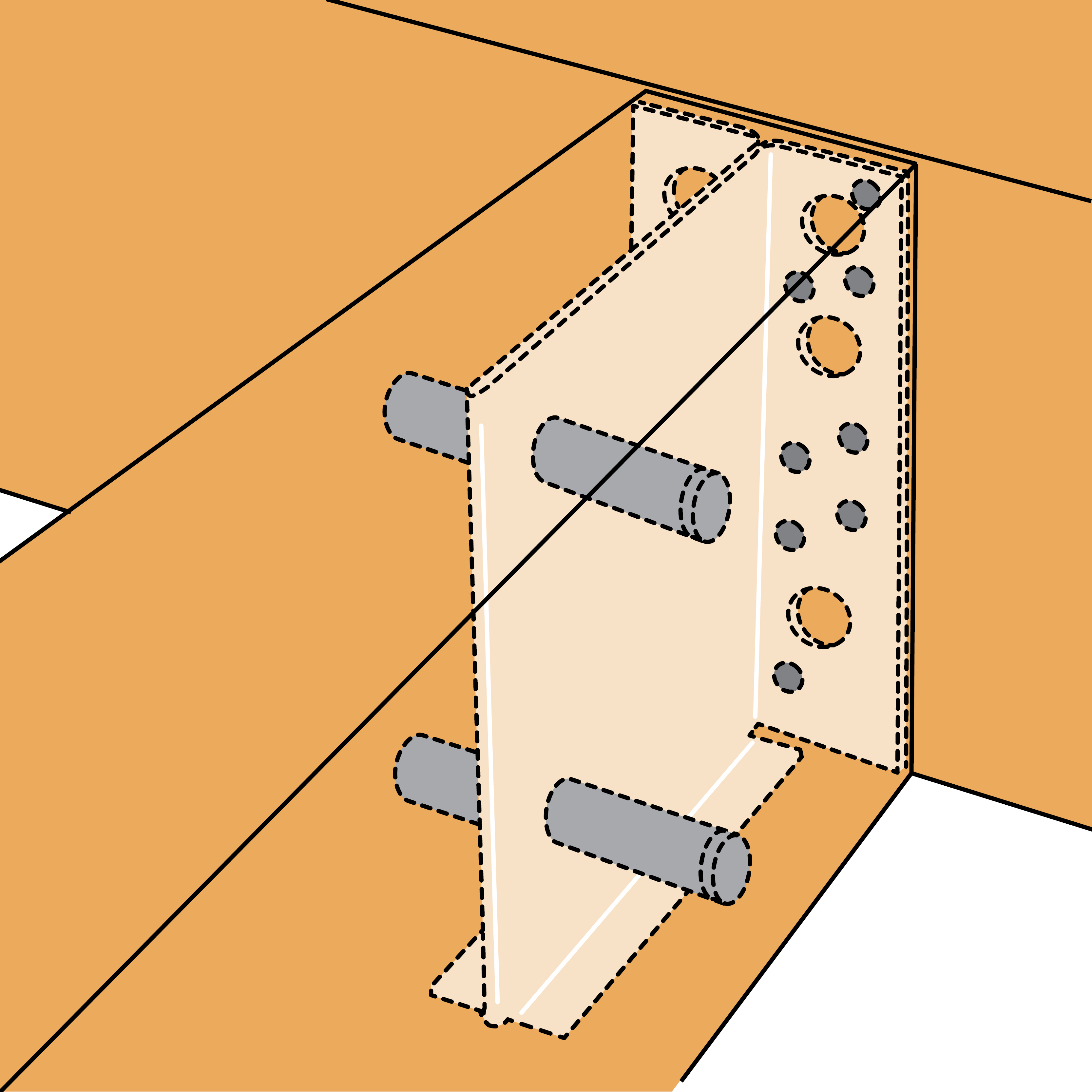

Bjelkeforbindelse

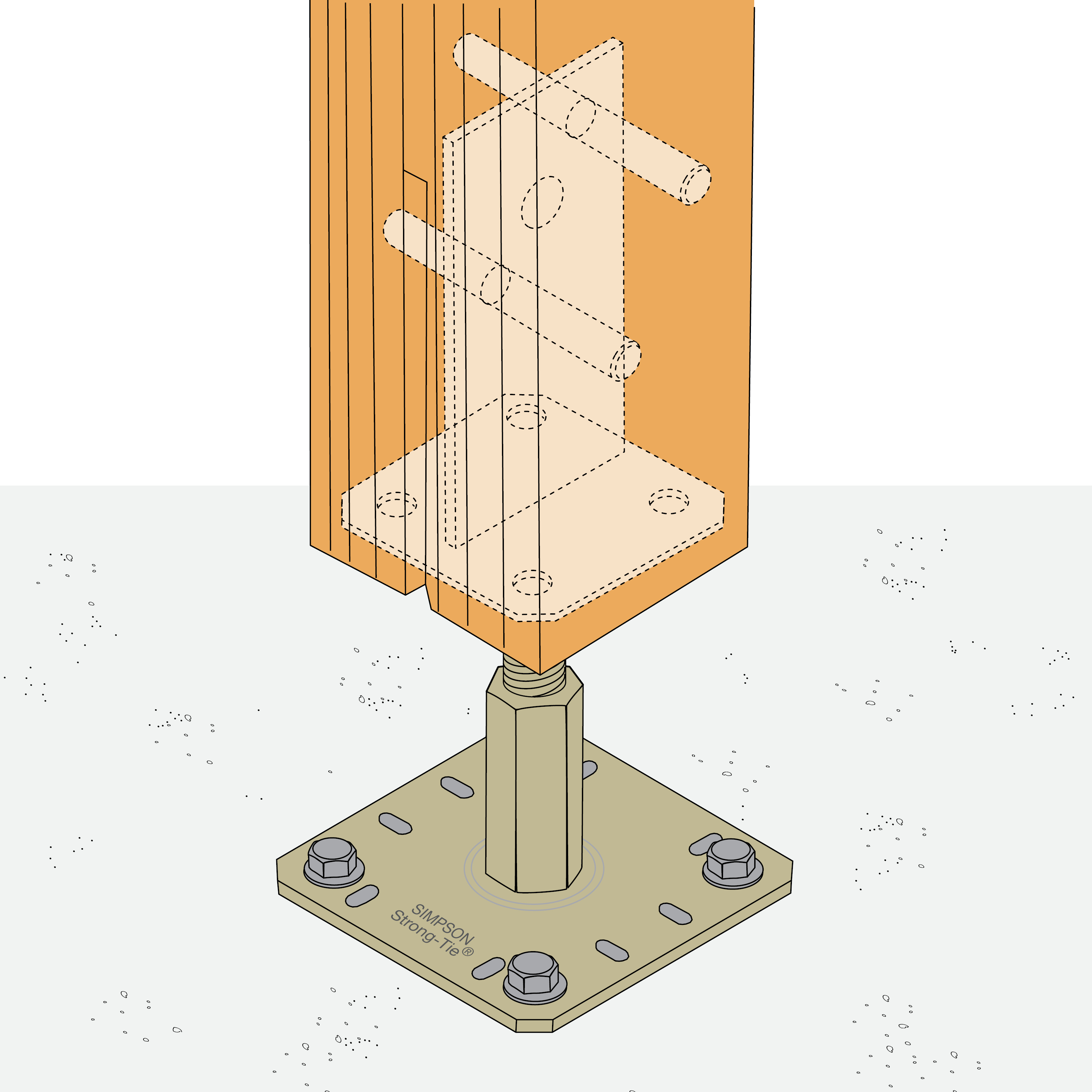

Bjelkeforbindelse Fest søyleskoen i betongen. Bunnplaten på søyleskoen skal være maks 50 mm opp fra betongplaten.

Egenskaper

Materiale

Stålkvalitet:
S235JR EN10025:2004
Korrosjon:
Varmforsinket etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

Lages i forskjellige lengder

Applikasjoner

Skjøter

Skjulte bjelkebærere

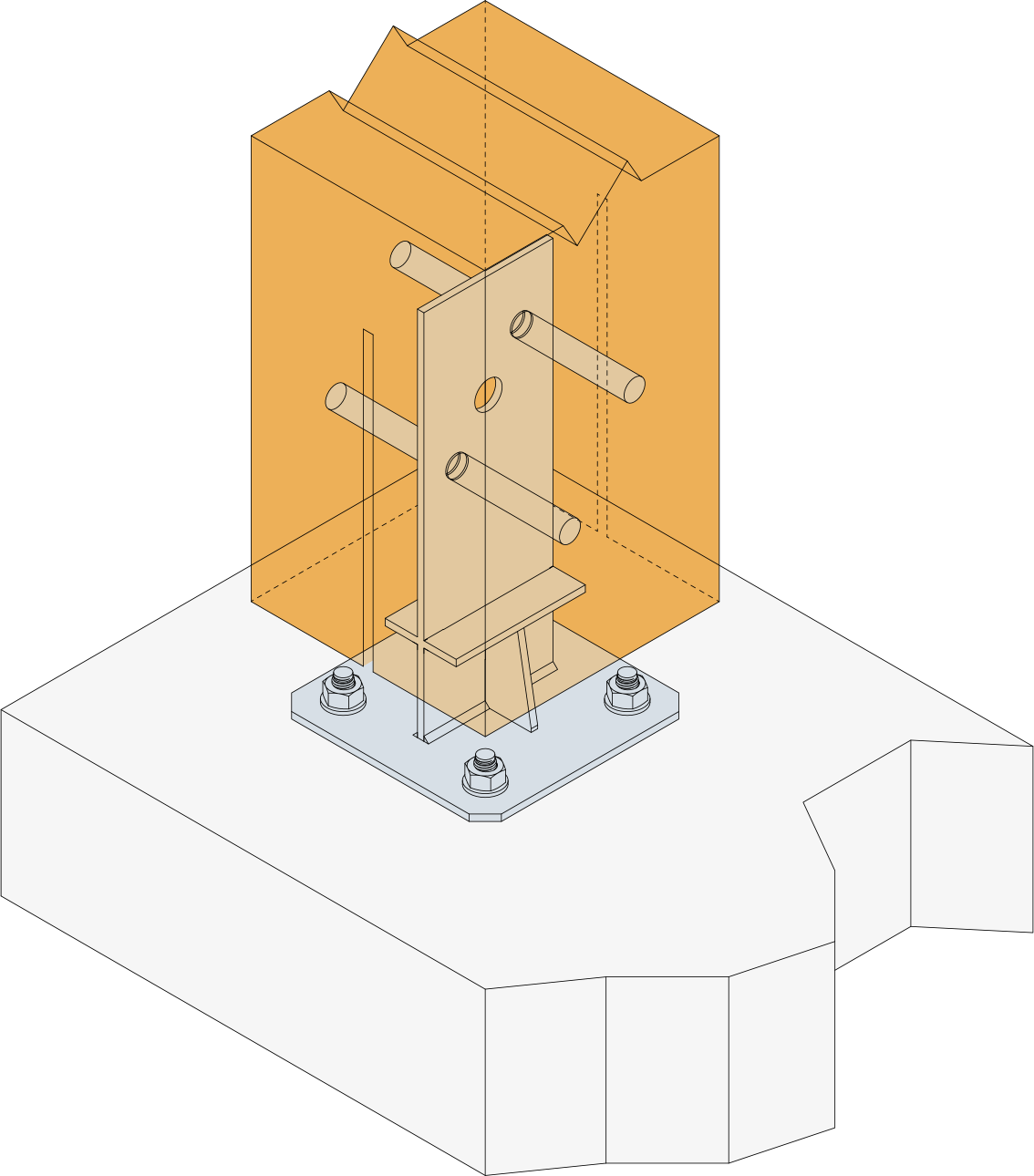

Søylesko med bæreevner

Bruksområder

Dyblene brukes til innfesting av bjelkebærere og søylesko
Dyblene kan i tillegg brukes der innslissede stålplater inngår som en detalj i skjøting med treverk

STD dybel kan brukes sammen med følgende produkter:

PI, PIL, PIS, PISB, PVI og PVIB etc.

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Dimensjoner [mm]		Box Quantity
Art. nr.	NOBB nr.	d	L	Box Quantity
STD8X80G-B	43811112	8	80	100
STD8X90G-B	43811138	8	90	100
STD8X100G-B	43810964	8	100	100
STD8X115G-B	43810983	8	115	100
STD8X120G-B	43811002	8	120	100
STD8X140G-B	43811021	8	140	100
STD12X120G-B	43810794	12	120	100
STD12X140G-B	43810824	12	140	100
STD16X100G-B	-	16	100	50

Lengden på dybelen er lik tykkelsen på bjelke eller søyle som skal monteres.

Produktkarakteristiske egenskaber

Art. nr.	Produktkarakteristiske egenskaber
Art. nr.	Boyningsstyrke - M_y,k [M_y.k] [Nm]
STD8X80G-B	22.7
STD8X90G-B	22.7
STD8X100G-B	22.7
STD8X115G-B	22.7
STD8X120G-B	22.7
STD8X140G-B	22.7
STD12X120G-B	65.2
STD12X140G-B	65.2
STD16X100G-B	137.8

Lengden på dybelen er lik tykkelsen på bjelke eller søyle som skal monteres.

Montering

Monteringsveiledning

Hullet forbores med en diameter som er mindre eller den samme som den nominelle dybeldiameteren.
Avfasinger gjør det enklere å sette inn dyblene i treverk.

Dyblene bidrar til bærevne på beslagene våre. Vennligst følg installasjonsanbefalingene i ETA-ene: ETA-07/0245 (Skjulte bjelkebærere) og ETA-07/0285 (Søylesko).
