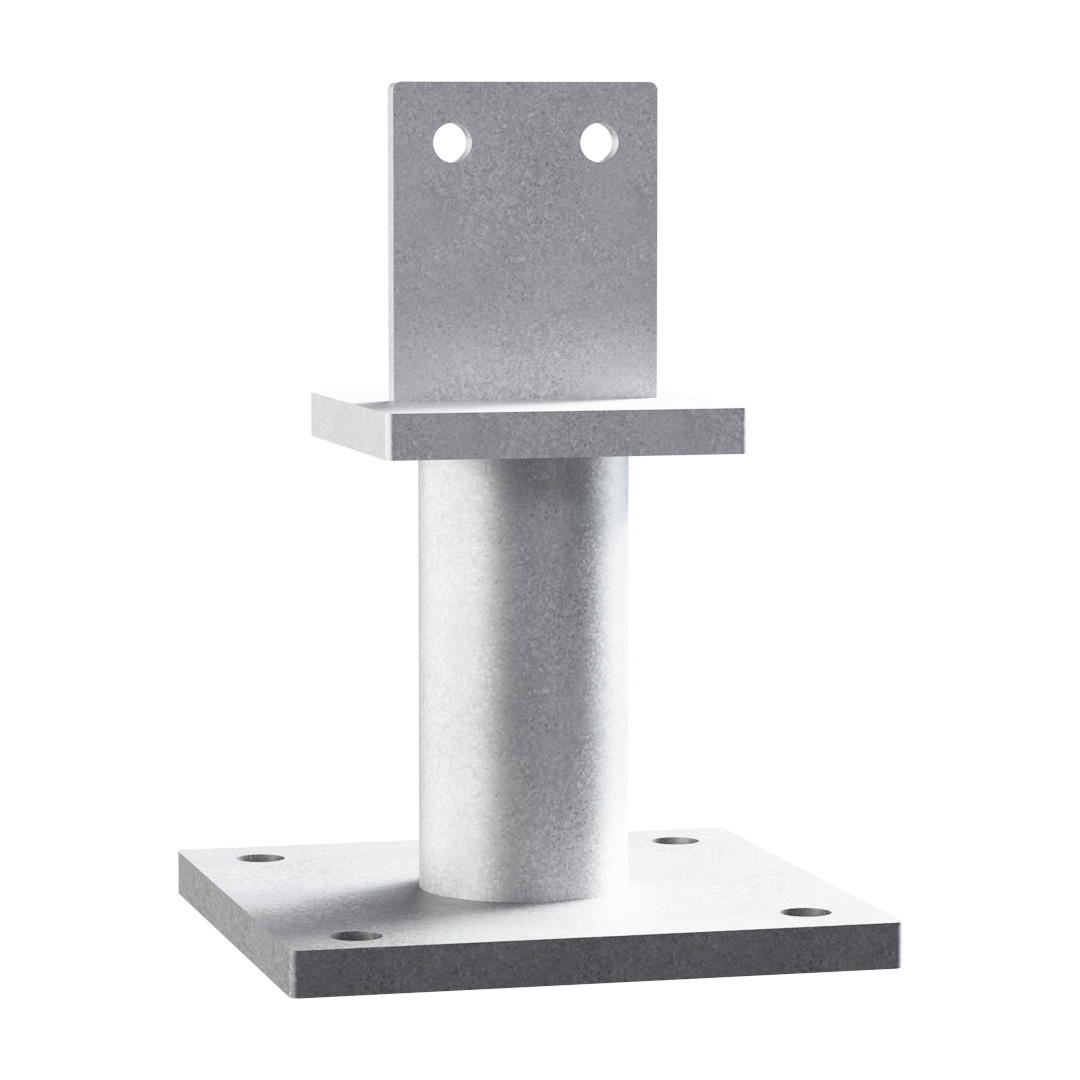

PISBMAXI

Søylesko

Søyleskoen settes fast til betongen med M12/M16 bolter. Endetreet lages med en 9-10 mm bred slisse, der topplaten på søyleskoen settes fast med fire M8 eller to M12 varmforsinkede dorer, med en lengde som tilsvarer tresøylens bredde.

Diameter på søyleskoens rør er 70 mm.

Teknisk dataark

CE-merket

Avtalegrunnlag

Varmgalvanisert stål

Anvendelsesklasse 3

Outdoor

EPD

Produktinformasjon

Bilder

Montering av PISBMAXI

Egenskaper

Materiale

Stålkvalitet:
Stålplate: S235JR EN10025:2004
Korrosjon:
Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

Søyleskoene kan oppta trykk, trekk og vannrett last
Større diameter enn PISB

Applikasjoner

Skjøter

Tre-søyle skjøter
Røret til søyleskoen støpes inn i betong

Bruksområder

Søyleskoen er beregnet for innstøping i betong

Tekniske data

Dimensjoner

Referanse	beslag dimensjoner
	annet			produktdimensjoner[mm]										Top plate hull	Bottom plate hull
	NOB nr.	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	t₁[mm]	t₂[mm]	rund	rund
	NOB nr.	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	t₁[mm]	t₂[mm]	Ø13[mm]	Ø18
PISBMAXIG-B	22998546	-	8.1	120	120	105	200	200	148	70	90	8	15	2	4

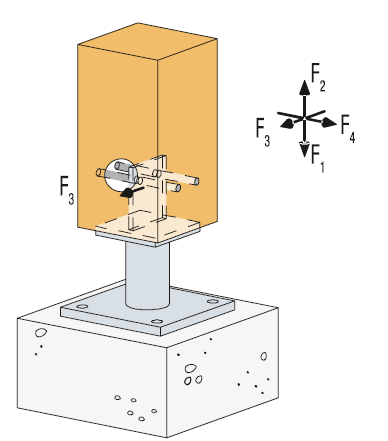

Karakteristisk bæreevne - Bjelke-betongsamling

Dimensjoner

Referanse	stolpefot kapasitet
	produkt capacities - tre to betong
	antall of Fasteners				Characteristic capacities - tre C24[kN]
	On post		On betong		R₁,ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	antall	type	antall	type		Dowel lengde[mm]			Dowel lengde[mm]			Dowel lengde[mm]
	antall	type	antall	type		120	140	160	120	140	160	120	140	160
PISBMAXIG-B	2	Ø12	4.0	Ø16*	min (272.2 ; 256.9/kmod)	34.5	38.5	42.1	min (22.5 ; 14.1/kmod)	min (25.2 ; 14.1/kmod)	min (27.5 ; 14.1/kmod)	7.7	9.9	12.3

b = trebredde (mm)

Kombinert last:

$\sum\frac{F_{i,d}} {R_{i,d}}\le$

* Se Simpson Strong-Tie anker produktsortiment for passende ankre. Typiske ankerløsninger er BOAXII, SET-XP, WA, AT-HP, avhengig av betong type, kant og innbyrdes avstand.

Montering

Innfesting

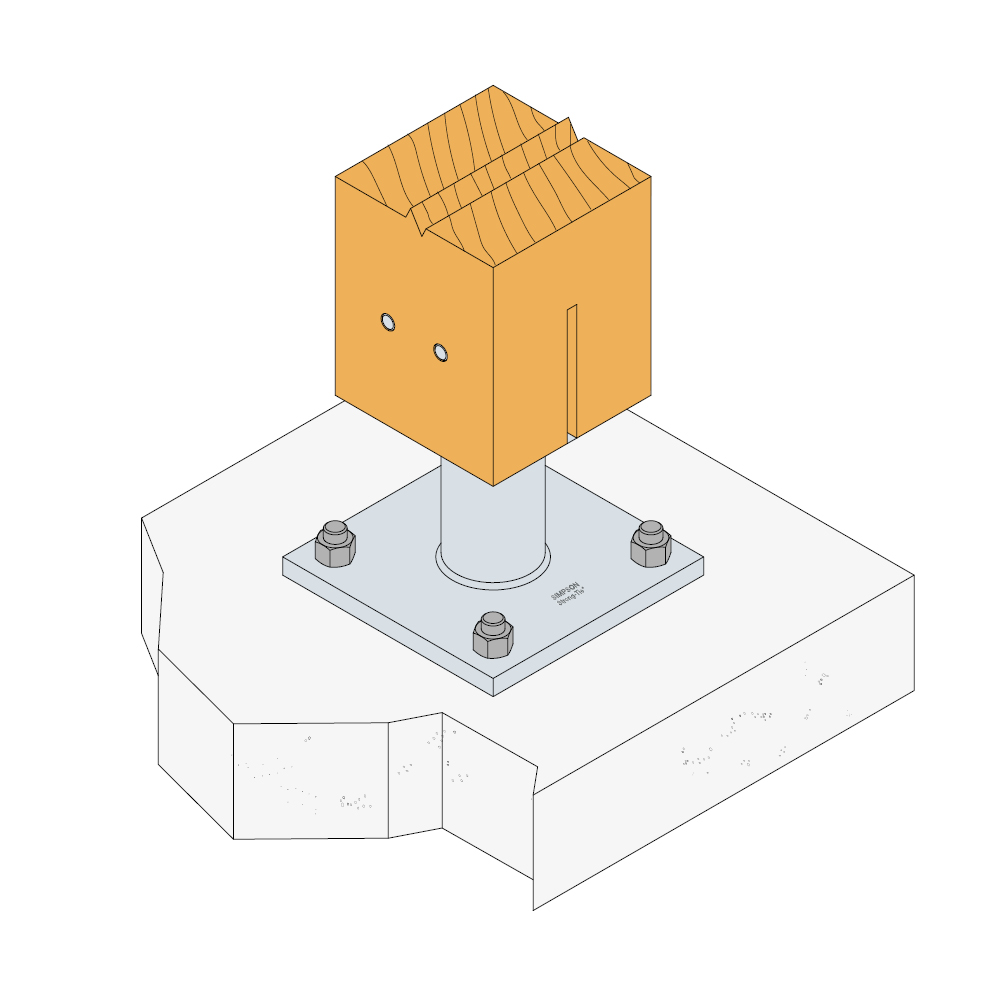

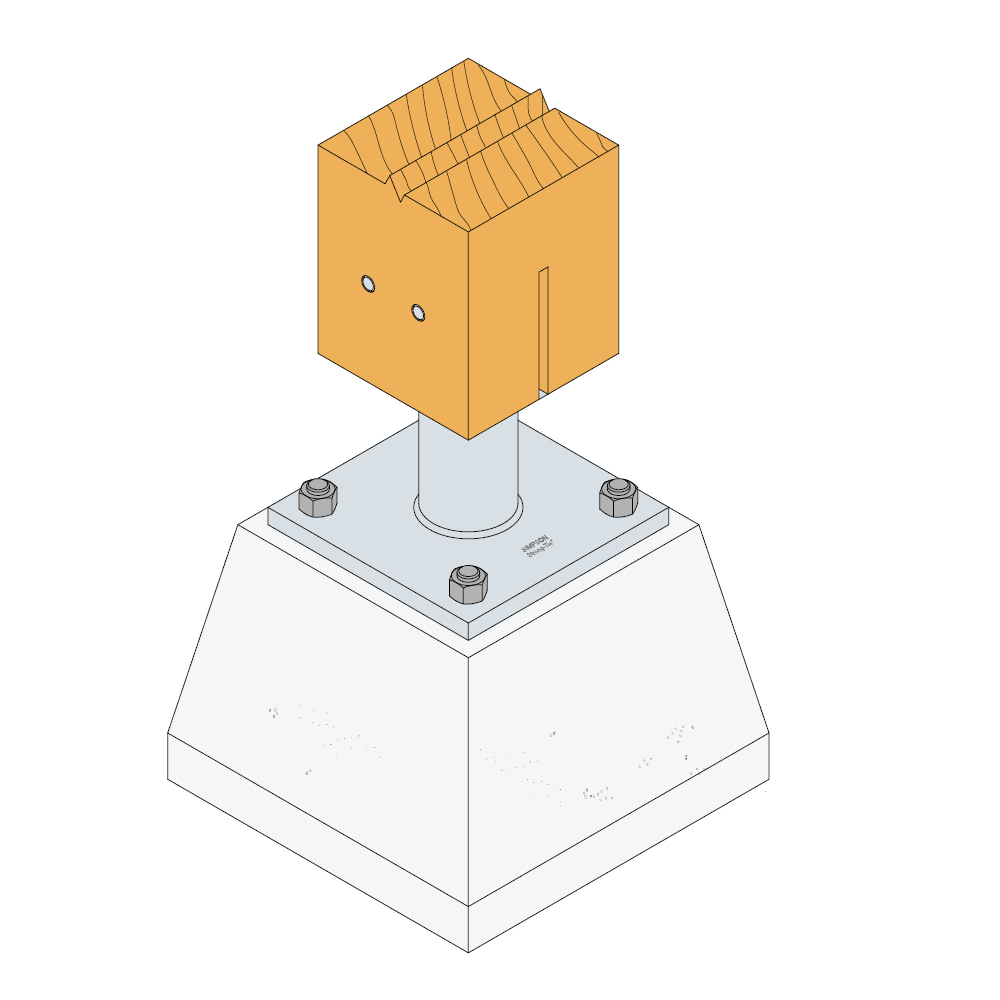

Søylesko PISBMAXI monteres på betong med minst 2 stk M16 bolter
Søyleskoen settes fast til betongen med M12/M16 bolter. Endetreet lages med en 9-10 mm bred slisse, der topplaten på søyleskoen settes fast med to M12 varmforsinkede dorer, med en lengde som tilsvarer tresøylens bredde

Installasjon

Installation

Timber install

Make a vertical notch in the base of the post
Mark out & drill dowel positions
Drill holes through the post with 12mm dia. Bits
Position the post on the post base & insert pins

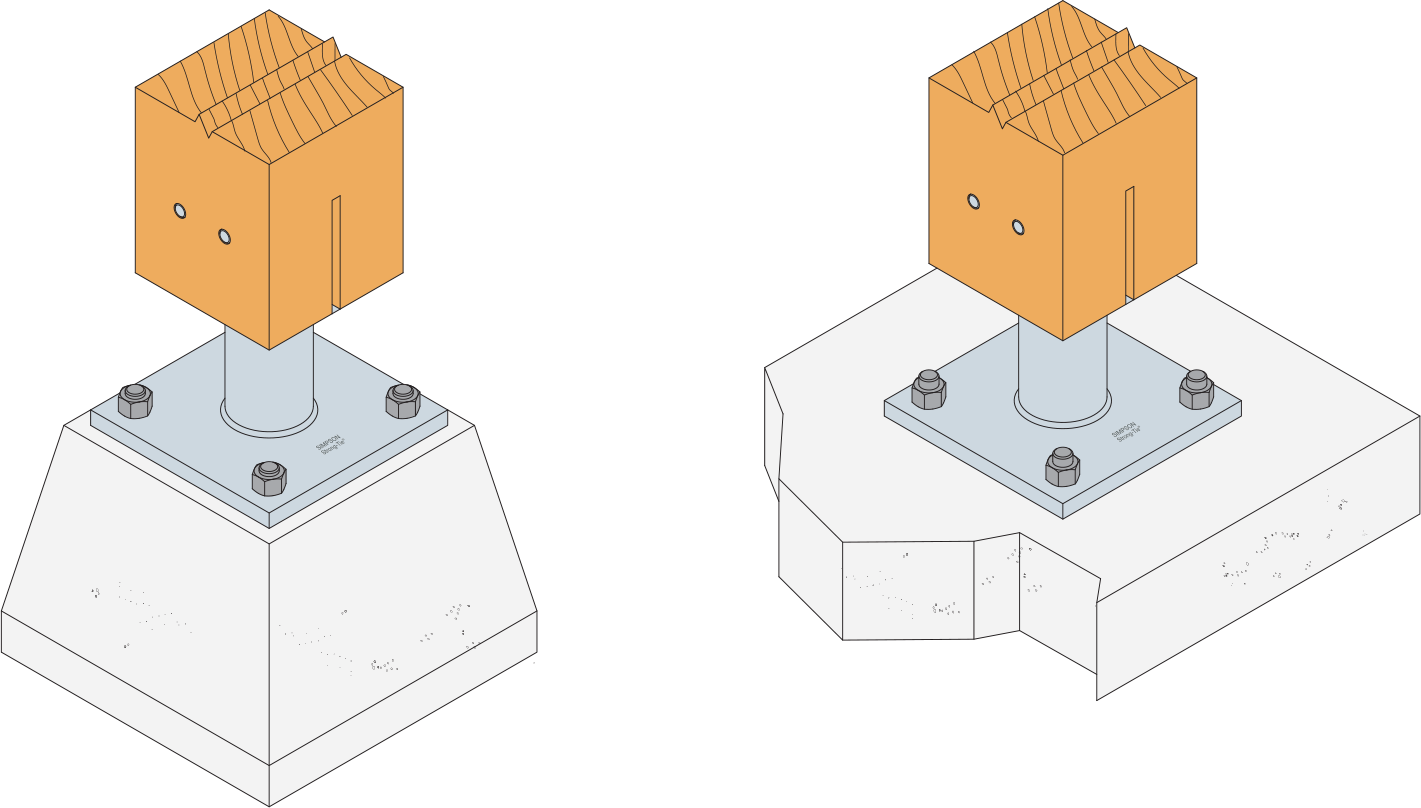

Montering av PISBMAXI

Sertifiseringer

Ytelseserklæring (DoP)

se-dop-e07-0285-08-s-2.pdf

product.doc.history.show

2020-05-18

se-dop-e07-0285-06.pdf

2019-05-23

se-dop-e07-0285-issue-5.pdf

2018-07-03

se-dop-e07-0285-issue-4.pdf

2013-04-30

89896f6e178b3568c92f189fadf9a96dfcb26dfb-pdf.pdf

uk-dop-e07-0285-07.pdf

product.doc.history.none

Europeisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
