PP
Søylesko

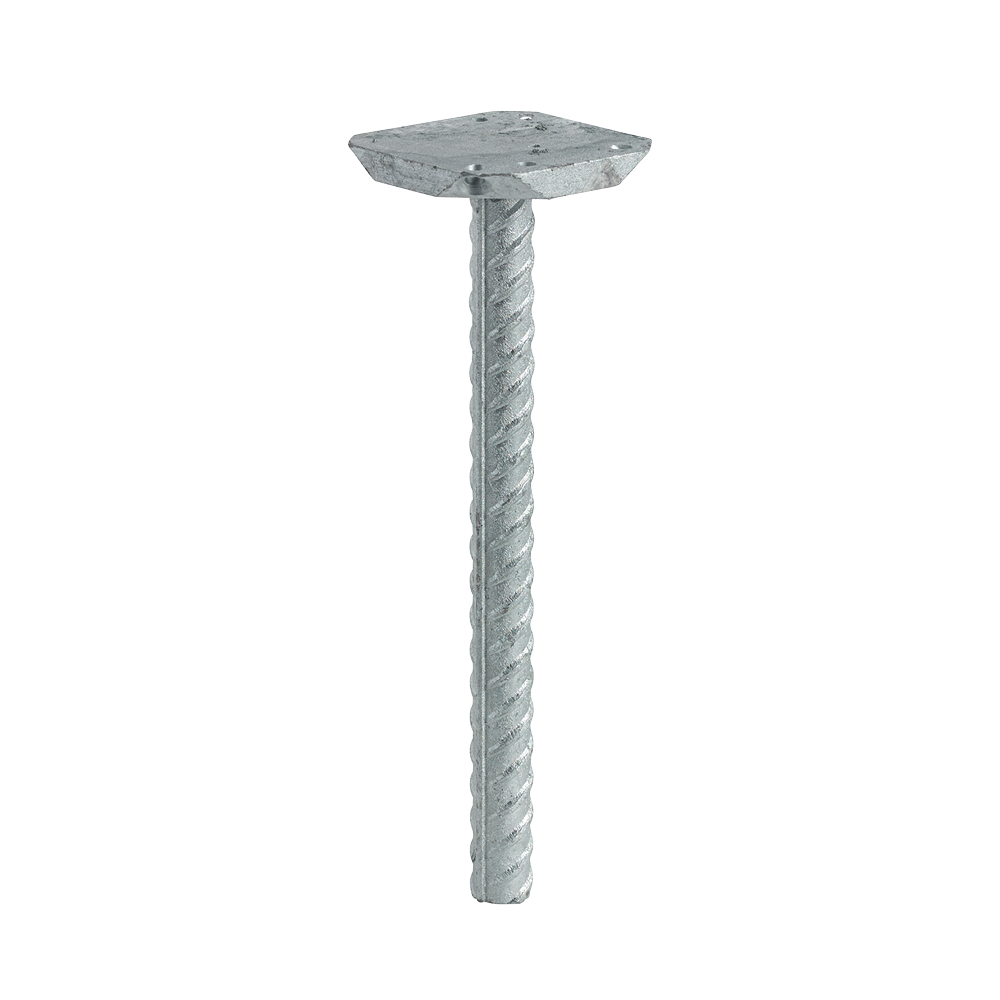

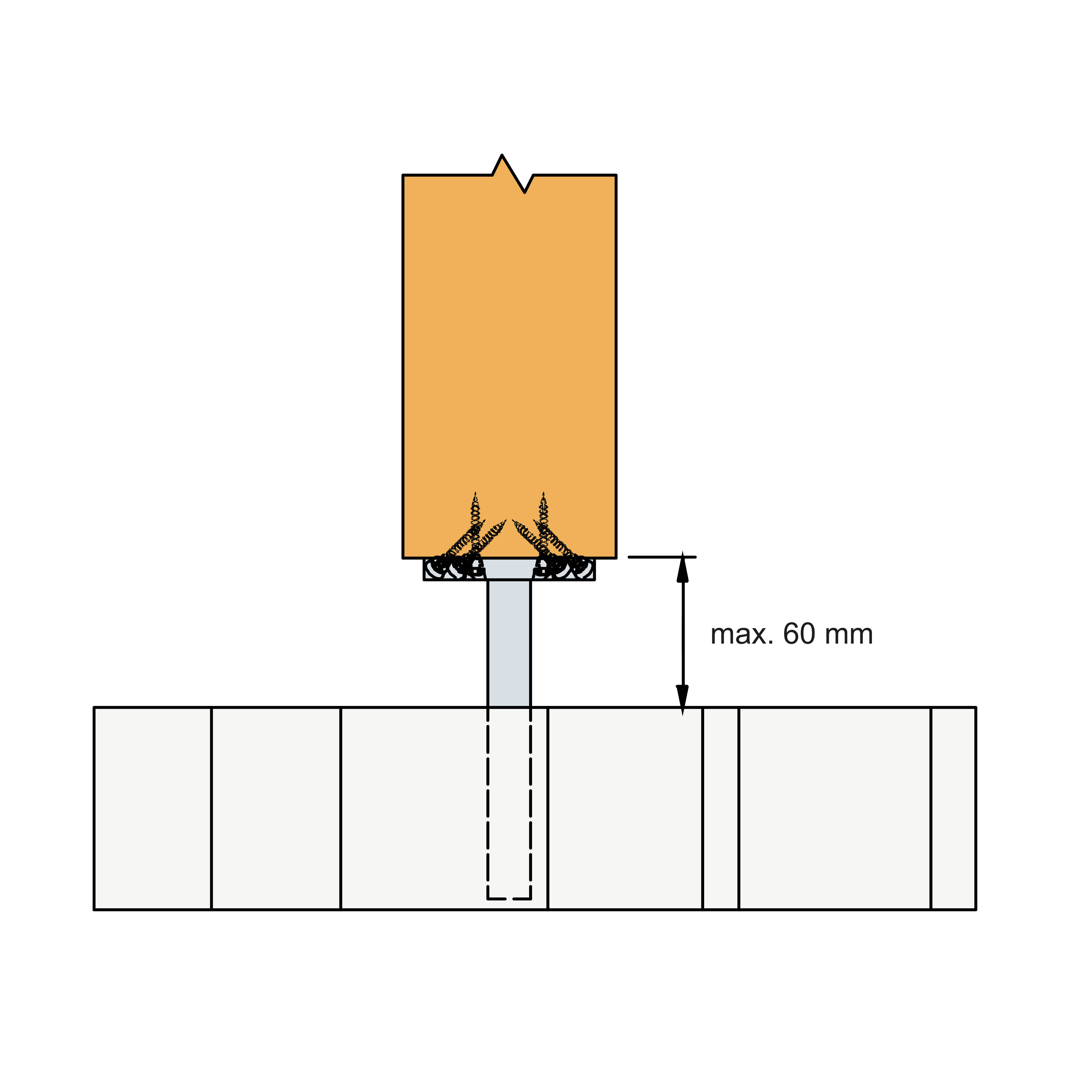

PP søylesko brukes til understøtting av tresøyler med bredde eller diameter fra 100 mm og oppover. Kamstålstangen til søyleskoen støpes inn i betong. Avstanden fra den vannrette platen til betongoverkanten skal ikke være større enn 60 mm.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Varmgalvanisert stål
EPD
Tilgjengelig i Connestor Selector
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Hull topp plate | Box Quantity | Vekt [kg] | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø6,5 | ||||
| PP80G | 24957862 | 80 | 80 | 260 | 20 | 10 | 6 | 15 | 1.1 |
Lastbæreevnetabell (karakteristiske verdier)
| Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | |||
|---|---|---|---|---|---|
| Bjelke | R1.k | R2.k | R3.k = R4.k | ||
| Antall | Type | ||||
| PP80G | 4 | Ø6.0x60 | 31.6/kmod | 7.6 | 2.7 |
Dimensionering:
Ved kombineret last skal følgende undersøges:
ved samvirkende last F1 og F3/F4
og
og
ved samvirkende last F2 og F3/F4

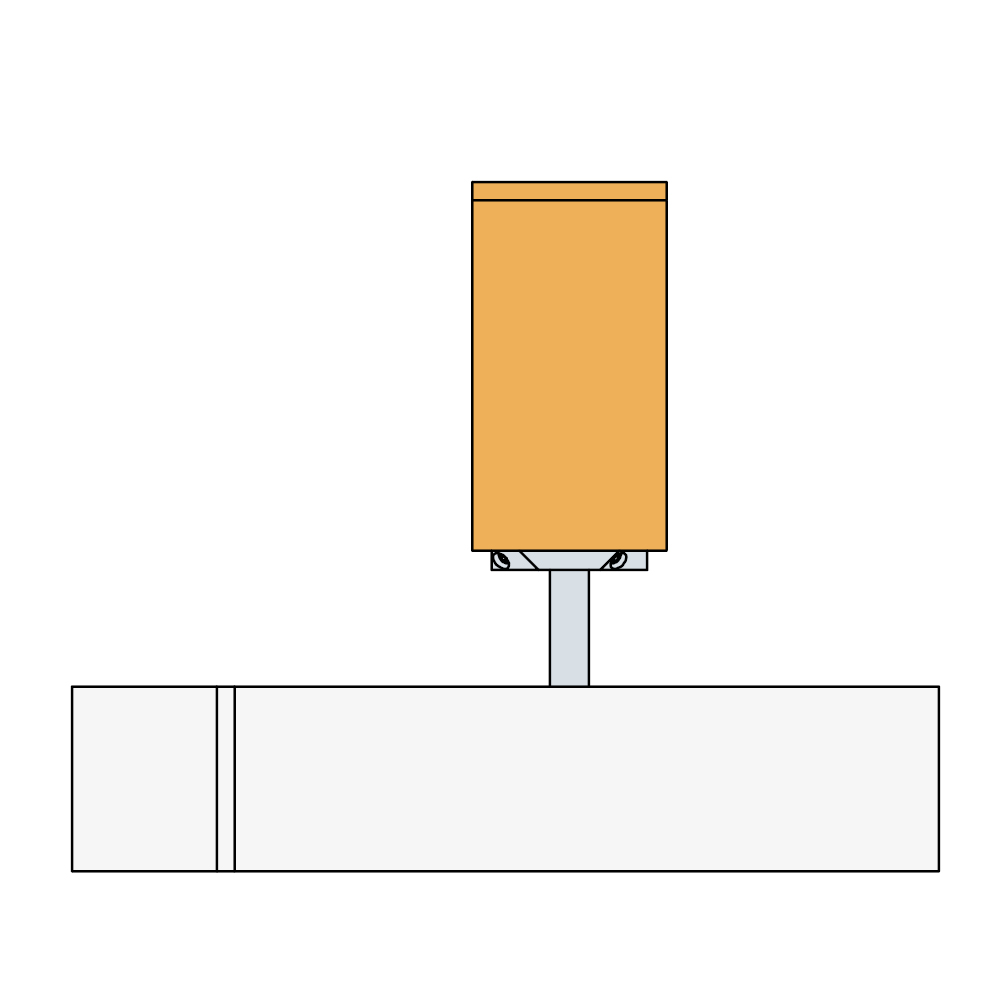

Montering
Montering
