PPL

Søylesko

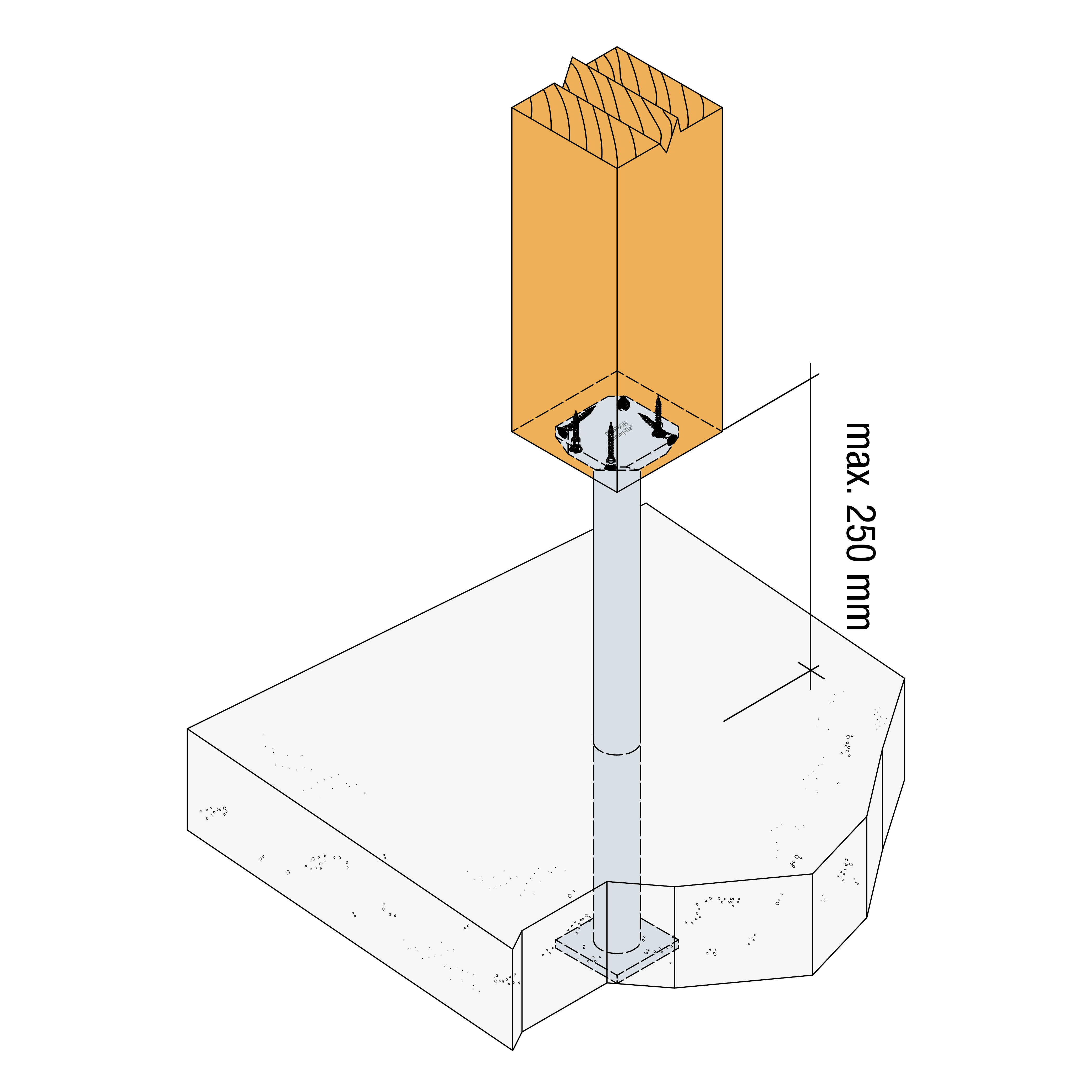

PPL søylesko brukes til understøtting av tresøyler med bredde eller diameter fra 100 mm og oppover. Kamstålstangen eller røret til søyleskoen støpes inn i betong. Avstanden fra den vannrette platen til betongoverkanten skal ikke være større enn 250 mm.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Tilgjengelig i Connestor Selector

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Stålplate: S235JR EN10025:2004
    Rør: S220JR  EN10025:2004
  • Korrosjon:
    Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

  • Endetreet blir hevet over underlaget, noe som motvirker oppfukting av tresøylen

Applikasjoner

Skjøter

  • Tre-søyle skjøter
  • Røret til søyleskoen støpes inn i betong

Bruksområder

  • Brukes til understøtting av tresøyler i for eksempel carporter, pergolaer og terrasser
  • Ved bruk av søylesko oppnås det at endetreet på søylen heves over underlaget. Dermed motvirkes oppfukting av tresøylen

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. Dimensjoner [mm] Hull topp plate Box Quantity
A B D E F G t1 t2 Ø6.5 [mm]
PPL80G8080707051038105610

Lastbæreevnetabell (karakteristiske verdier)

Art. nr. Utspikring Karakteristisk bæreevne [kN]
Bjelke R1.k R2.k R3.k = R4.k
Antall Type
PPL80G4Ø6,0x6057.1/kmod7.6min (2.7 ; 2.5/kmod)

Kombineret last:



Montering

Montering

Innfesting

  • Søyleskoen festes midlertidig til endetreet på søylen med to skruer, og settes deretter fast med fire TTZNF6x60 treskruer, innskrudd under 45°

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

CAD og BIM bibliotek

ZIP-pakker
