PPB

Stolpesko

PPB og PPS stolpesko brukes til understøtting av trestolper. Stolpeskoene er høydejusterbare, noe som vil si at avstanden fra den vannrette platen til betongoverkanten kan varieres. Men avstanden skal maksimalt være 75 mm for PPB70 og PPB75, og maksimalt 100 mm for PPB80.

Merk at stolpeskoene kun kan oppta trykkrefter.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

EPD

Varmgalvanisert stål

Outdoor

PPB_SSTBP_homepage_NO_no

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Stålplate: S235JR EN10025:2004
Gjengestenger: S355JO EN10025:2004
Korrosjon:
Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

Stolpeskoene er høydejusterbare
Stolpeskoene kan kun oppta trykkrefter

Applikasjoner

Bruksområder

Brukes til understøtting av stolpekonstruksjoner i de tilfellene det er behov for en mindre høydejusteringsmulighet

Tekniske data

Dimensjoner

Referanse	beslag dimensjoner
	annet				produktdimensjoner[mm]									Top plate hull		Bottom plate hull
	NOB nr.	No. of hexagon nuts	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t₁[mm]	t₂[mm]	rund		rund
	NOB nr.	No. of hexagon nuts	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	t₁[mm]	t₂[mm]	Ø5.5	Bolts[mm]	Ø12[mm]
PPB70G-R	21594122	1	10	0.65	70	70	30-75	90	90	30-100	16	6	5	2	-	4
PPB75G	22062798	1	20	0.91	80	80	22-67	90	90	30-90	20	8	5	-	4	4
PPB80G	22062814	2	10	1.9	80	80	58-158	140	100	50-192	20	8	8	-	4	4

PPB75G-R: NOBB nr 43975135
PPB80G-R: NOBB nr 43975154

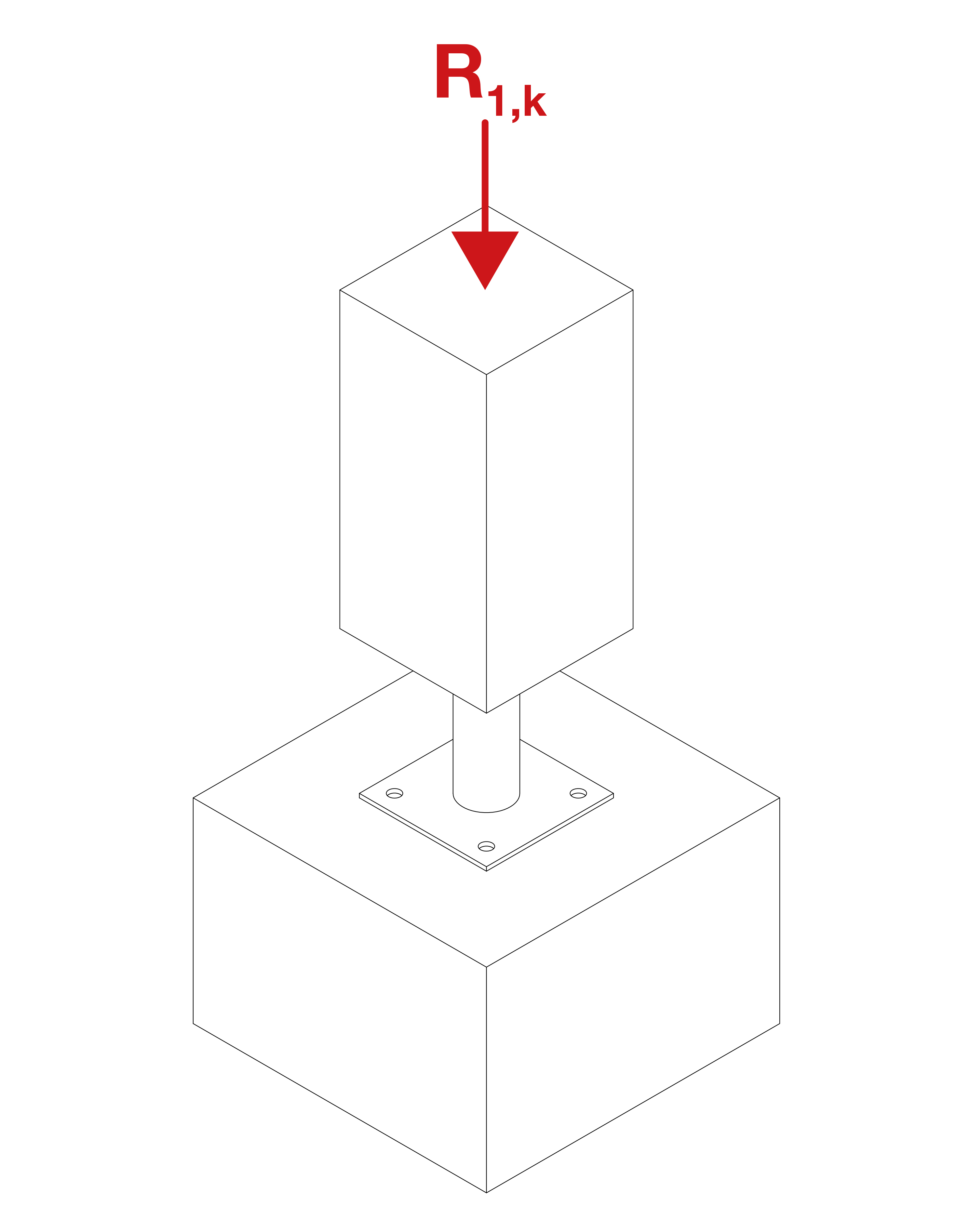

Lastbæreevnetabell (karakteristiske verdier)

Dimensjoner

Referanse	stolpefot kapasitet
	produkt capacities - tre to betong
	antall of Fasteners				Characteristic capacities - tre C24[kN]
	On post		On betong		R1,k (2)[kN]
	antall	type	antall	type	0 < F ≤ 100	100 < F ≤ 190
PPB70G-R	4	Ø8	4.0	Ø10	min (88.3 ; 63.9/kmod)	-
PPB75G	4	Ø8	4.0	Ø10	min (88.3 ; 63.9/kmod)	-
PPB80G	4	Ø8	4.0	Ø10	min (88.3 ; 63.9/kmod)	min (88.3 ; 57.9/kmod)

Følgende gjelder:

$\frac{F_{i,d}} {R_{i,d}}\le1$

Montering

Innfesting

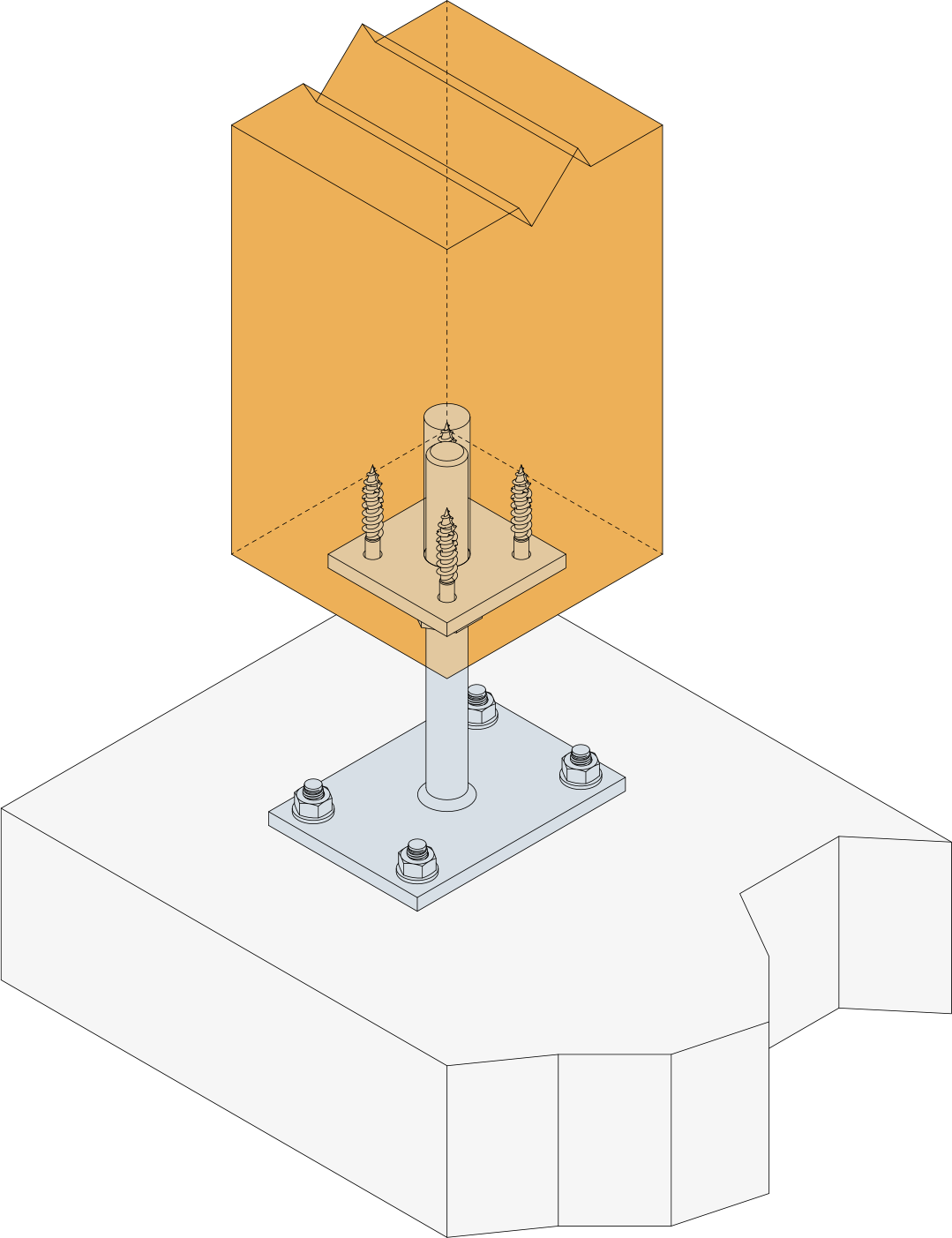

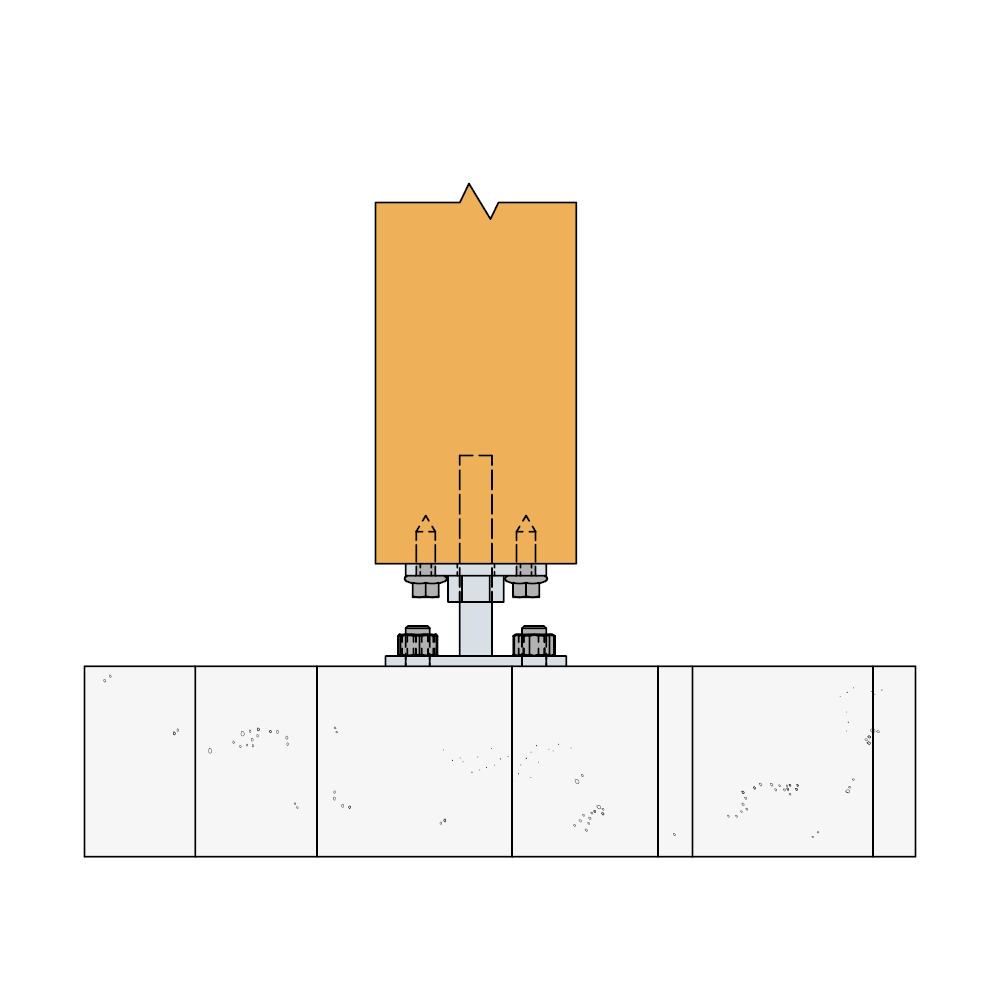

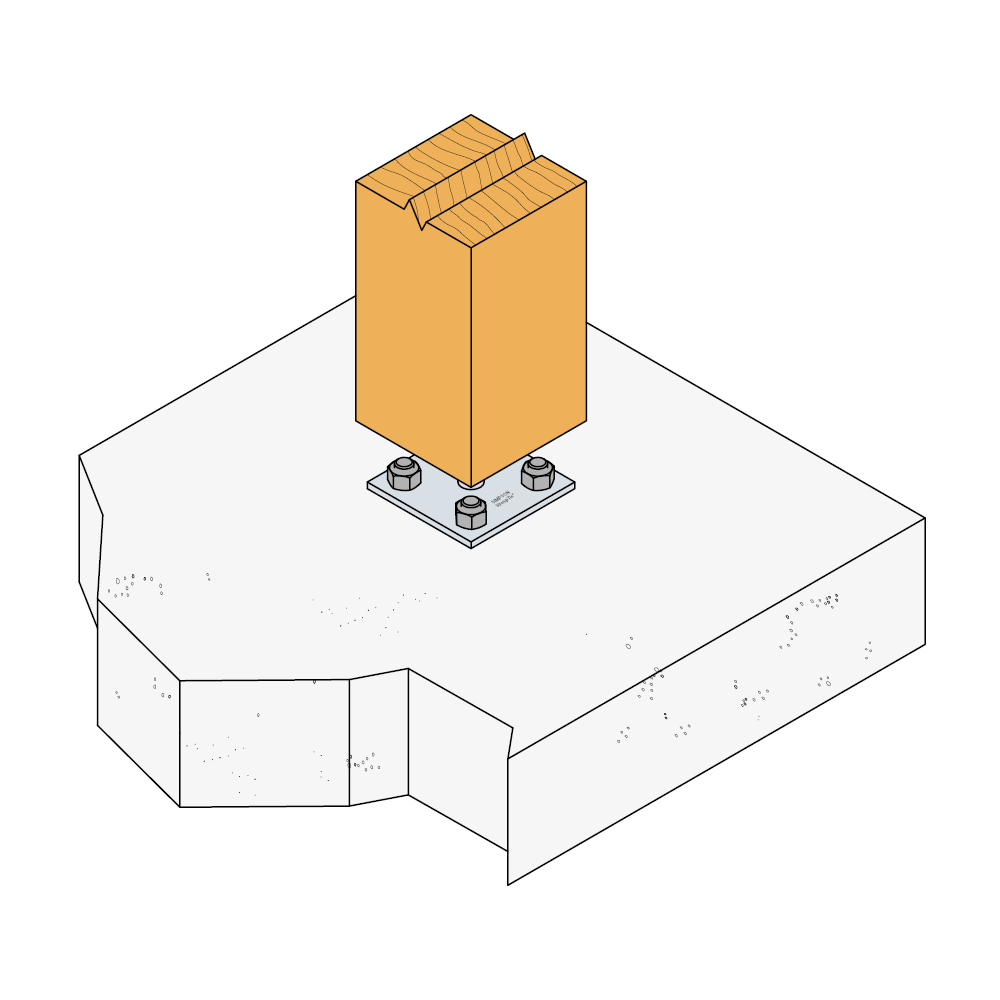

PPB stolpesko festes til betongen med fire M10 bolter. Stolpen lages med et hull i endetreet til M20 gjengestang
Kamstålstangen til PPS stolpesko støpes minimum 200 mm inn i betong
