Bygningsbeslag
Beslag til takkonstruksjoner
TOP

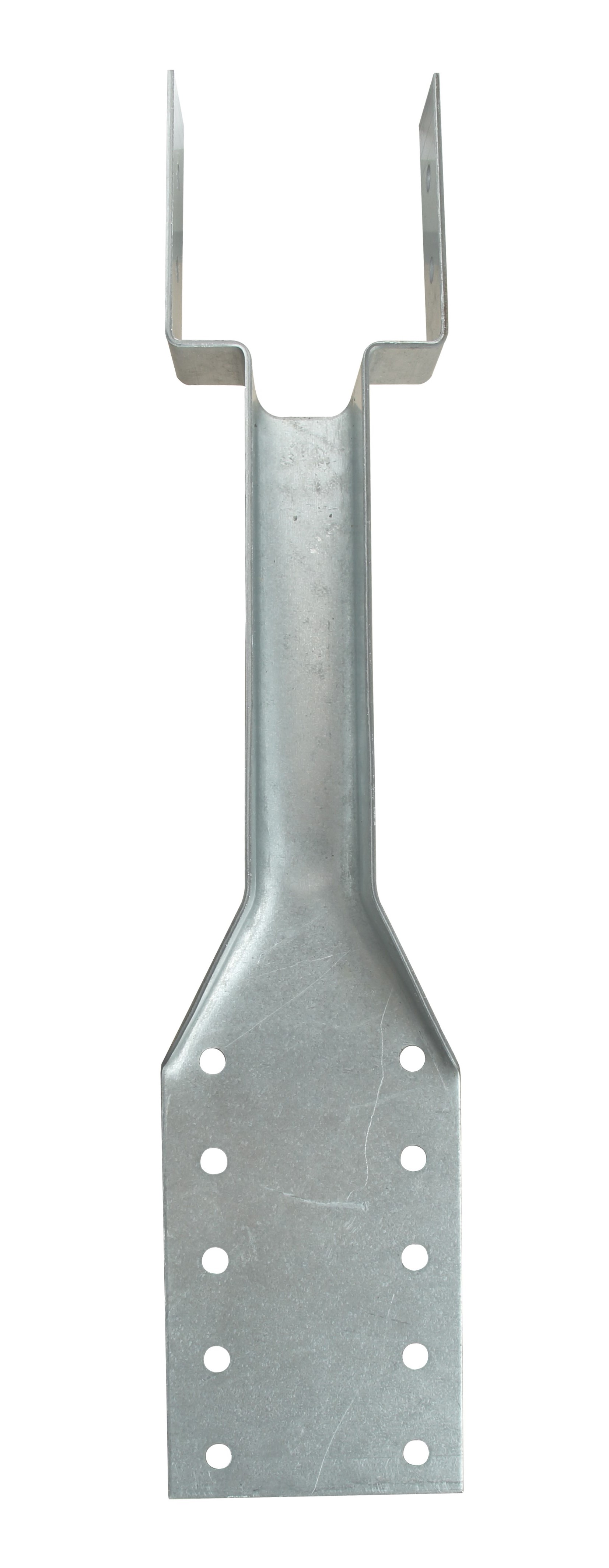

Topplankebeslag

Topplankebeslaget anvendes til fastgørelse af topplanken i tegltage udført med mørtelfri rygning med ventilation. Topplankebeslagene monteres parvis. Beslaget er udviklet til fastgørelse af en ventilationsplanke.

Teknisk dataark
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Bilder


Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Beslagets udforming muliggør en mørtelfri rygning med ventilation

Applikasjoner

Skjøter

  • Træ-træ samlinger

Bruksområder

  • Anvendes til fastgørelse af topplankeken i tegltage udført med mørtelfri rygning med ventilation

Tekniske data

Dimensjoner


Dimensjoner

Art. nr. NOBB nr. Mål [mm]
A B C D F t
TOP51-B21219951512057602291.5

Montering

Montering

Innfesting

  • Beslaget fastgøres til spær med CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Topplanken fastgøres med CSA5,0x25 beslagskruer

Yderligere information om anvendelse og montage findes i ”Tegl 36, oplægning af tegltage, november 2005”.


Relaterte produkter

CAD og BIM bibliotek

2D

TOP51-B

3D

TOP51-B
