TAZ

Trappevinkel

Trappevinkelen TAZ gjør det enkelt og raskt å montere trapper.

Teknisk dataark
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z350

Produktinformasjon

Bilder

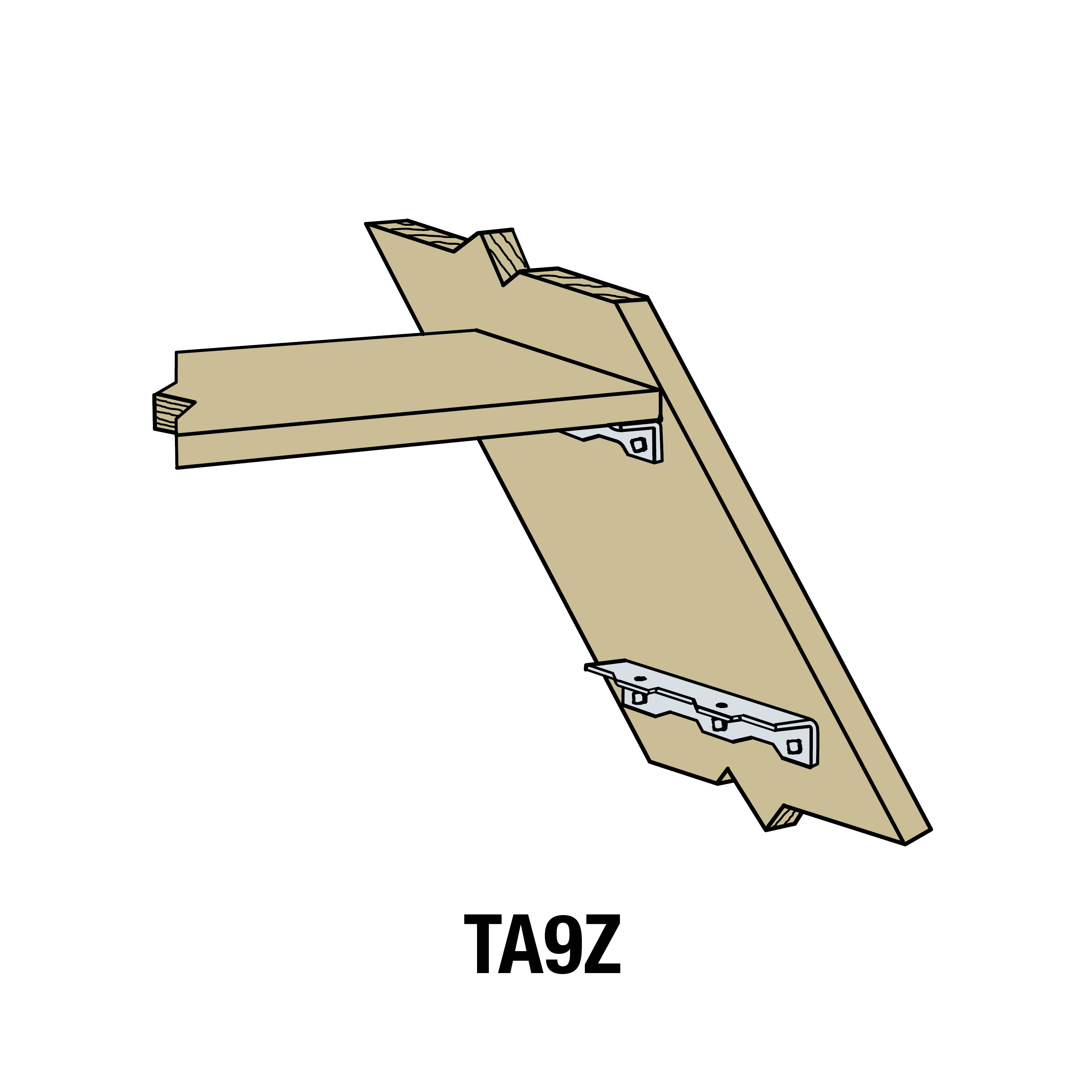

TA9Z install.jpg

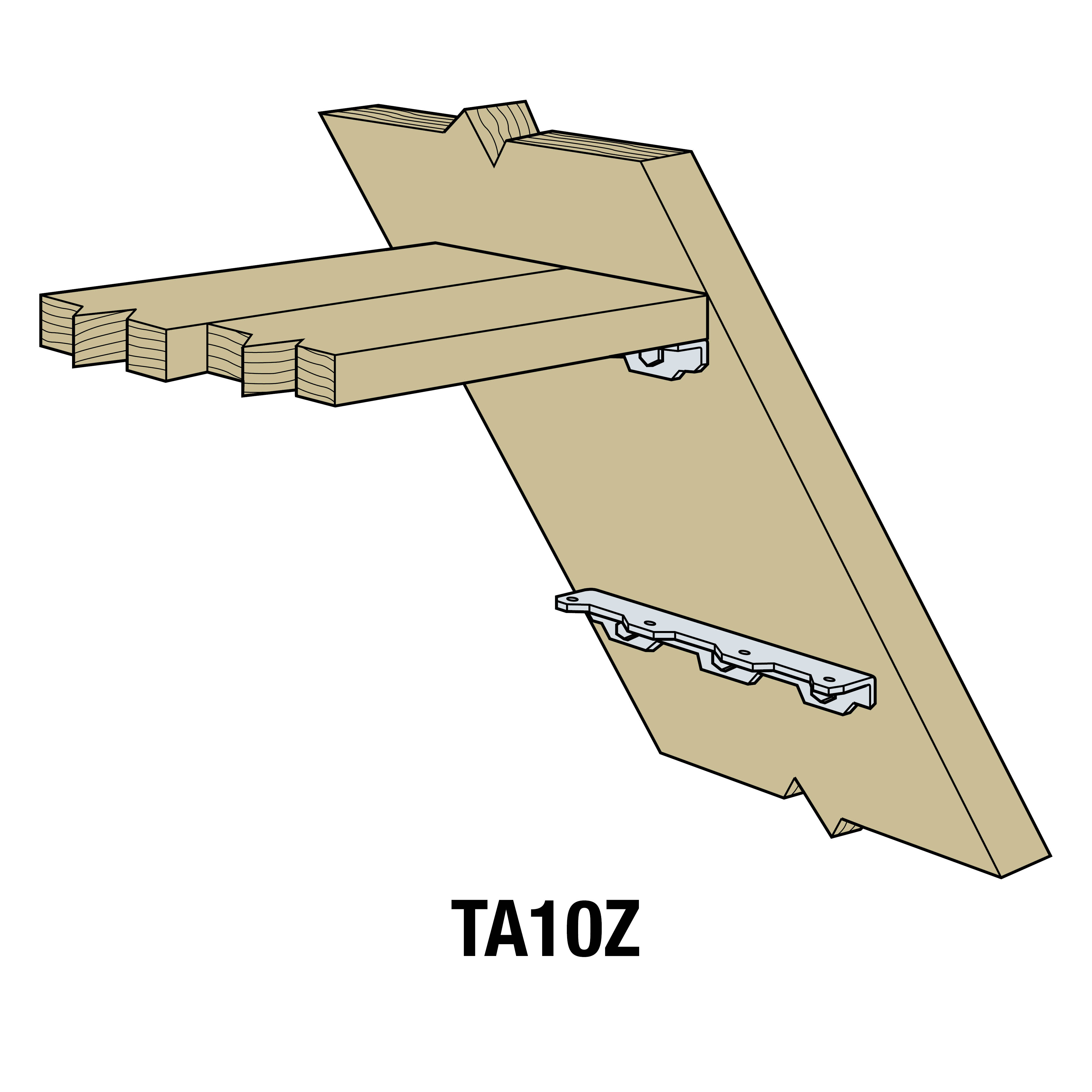

TA10Z installer.jpg

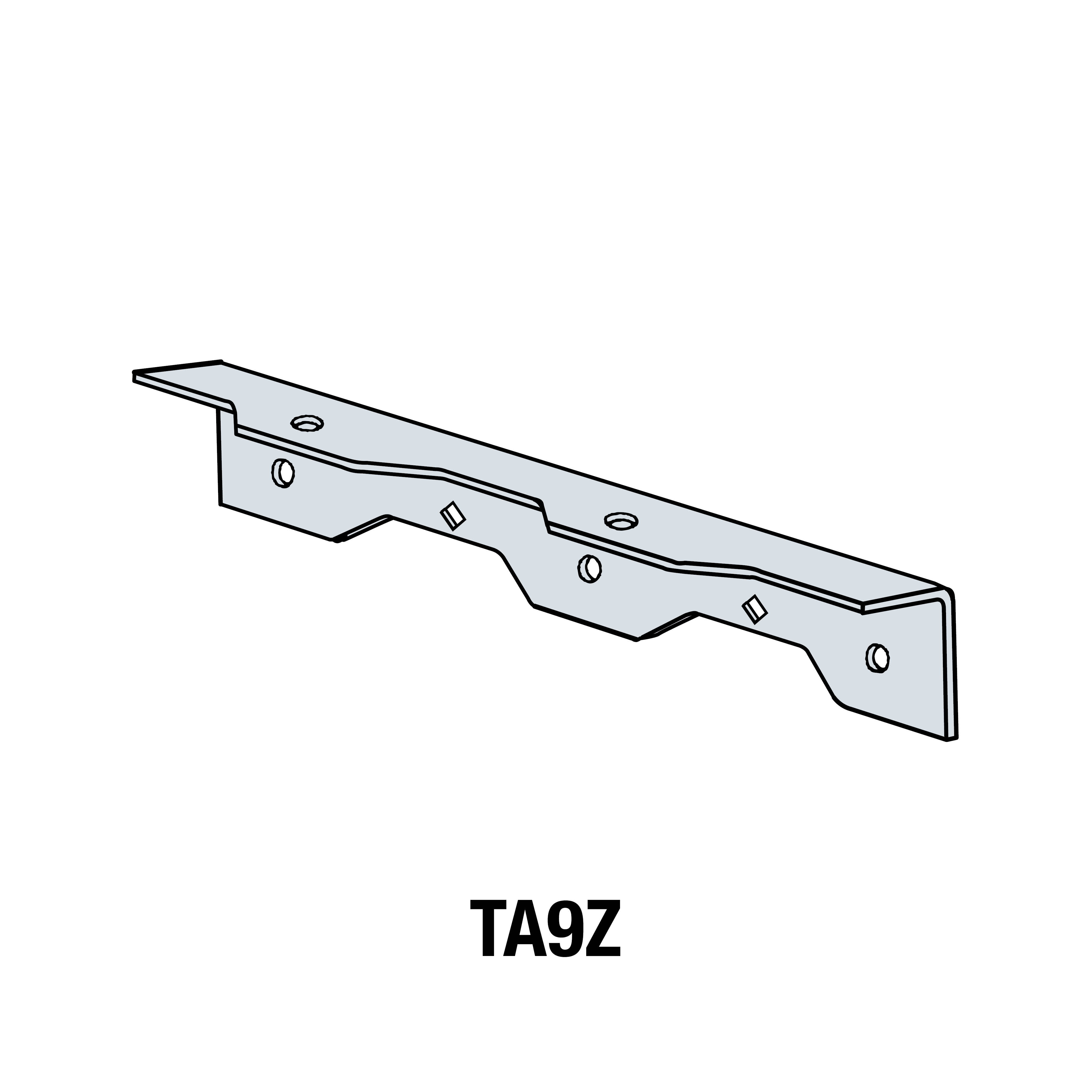

TA9Z image.jpg

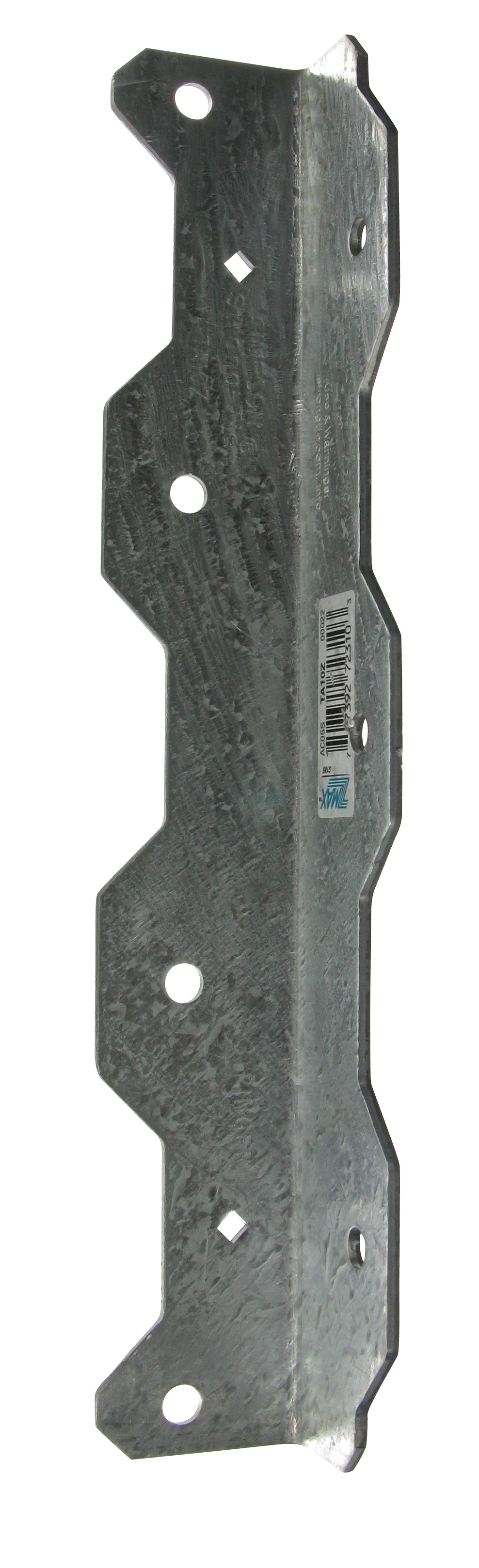

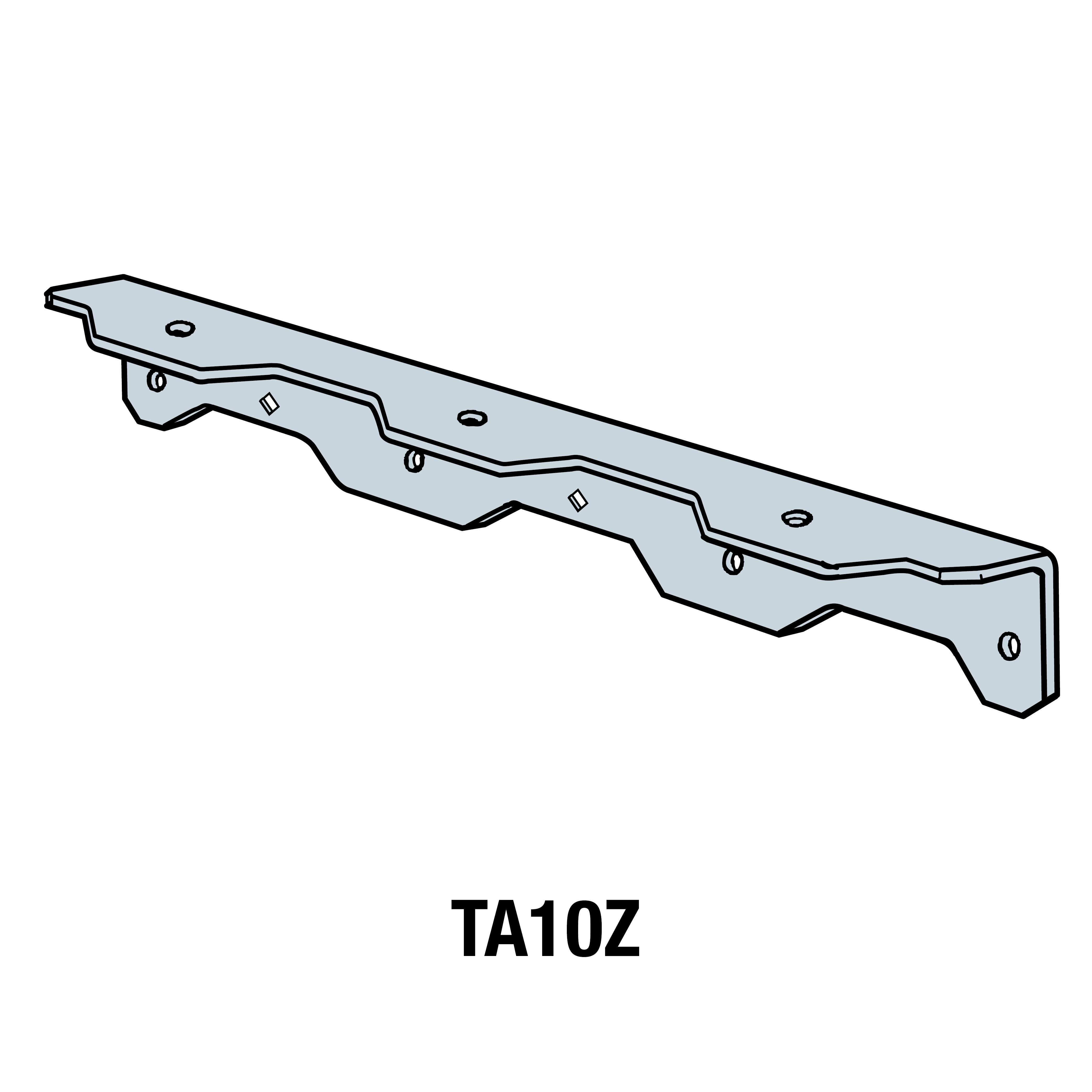

TA10Z image.jpg

Egenskaper

Materiale

  • Steel grade 33 + G185 (~ 40 µm zink)

Fordeler

  • TAZ tillater innfesting av to trinn

Applikasjoner

Bruksområder

  • Til innfesting og understøtting av trappetrinn
  • Hyllebærer og beslag

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Tekniske data

Dimensjoner


Mål

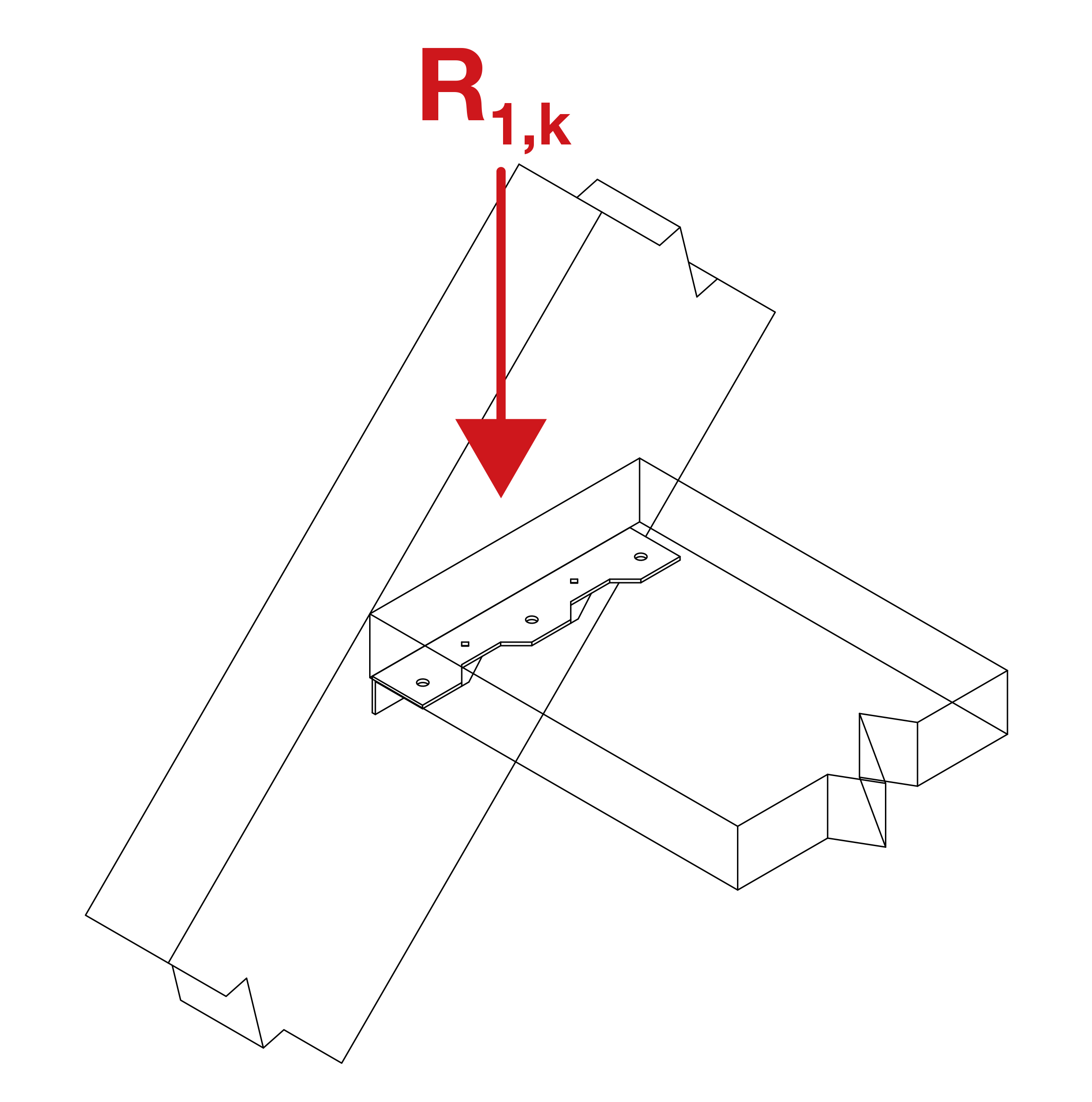

Art. nr. NOBB No. Mål Hull Ø Innfesting Karakteristiske verdier [kN]
A B C Tykkelse Antall Type
Trinn Langsgående drager
TA10Z-R4176443338.138.12602.5743SDS25200MB8.5

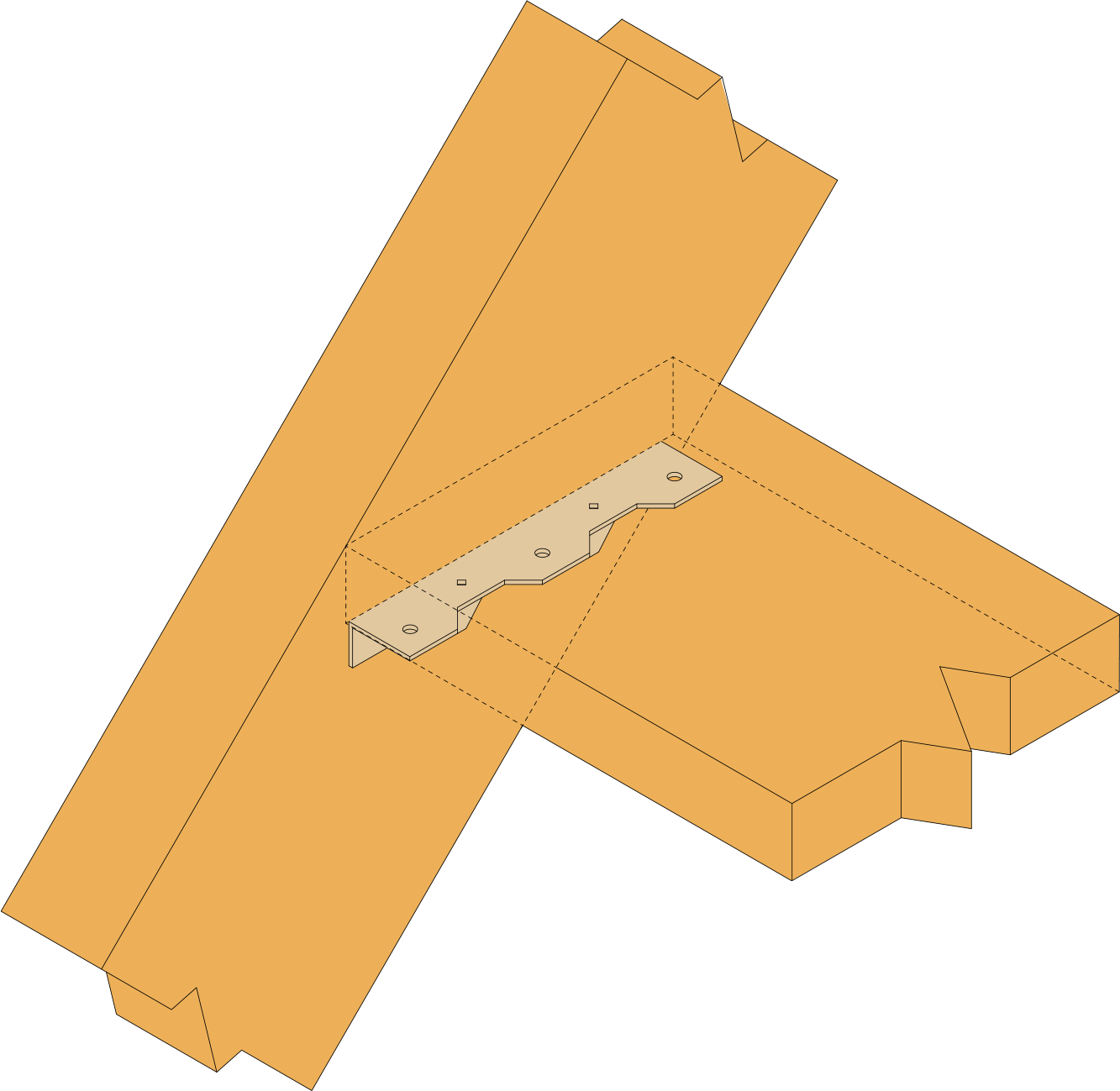

Montering

Montering

Innfesting

  • Treskruer Ø 6 x 45 mm (forboring er nødvendig)
TA9Z install.jpg
TA10Z installer.jpg

Sertifiseringer

Ytelses Erklæring (DoP)

uk-dop-e06-0106-11-s-2.pdf (334.46 KB)
uk-dop-e06-0106-10.pdf (139.61 KB)
uk-dop-e06-0106-issue-9.pdf (99.15 KB)
uk-dop-e06-0106-issue-8.pdf (99.04 KB)
uk-dop-e06-0106-issue-7.pdf (99.61 KB)
uk-dop-e06-0106-issue-6.pdf (42.29 KB)
uk-dop-e06-0106-issue-5.pdf (27.77 KB)
d8a78e954cb524c170e5937a23c699b749e5f6c2-pdf.pdf (34.67 KB)
b3e3ef5e5492847232064e535a060b5bad7c05f4.pdf (34.53 KB)
df170b9bc1e51f91e61521449f22ab2e0dd9d847.pdf (34.35 KB)
a119f0b565c75b8261ec265b8c6055cbe68596fc.pdf (32.2 KB)
se-dop-e06-0106-11-s-2.pdf (334.54 KB)
se-dop-e06-0106-10.pdf (145.03 KB)
se-dop-e06-0106-issue-9.pdf (99.12 KB)
se-dop-e06-0106-issue-8.pdf (98.81 KB)
se-dop-e06-0106-issue-7.pdf (98.83 KB)
se-dop-e06-0106-issue-6.pdf (42.26 KB)
se-dop-e06-0106-issue-5.pdf (27.72 KB)
6b3cf08bb95694e5c74ee69c44def984e266886f-pdf.pdf (35.17 KB)
2354a4ef42657f44f9ed4048692fb24ef8b2a111.pdf (35.05 KB)
a77444963751eadfef47816fba8152bf7ff14f60.pdf (35.57 KB)

European Technical Assessment (ETA)

eta-06-0106-2026-03-09.pdf (12.89 MB)
eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
