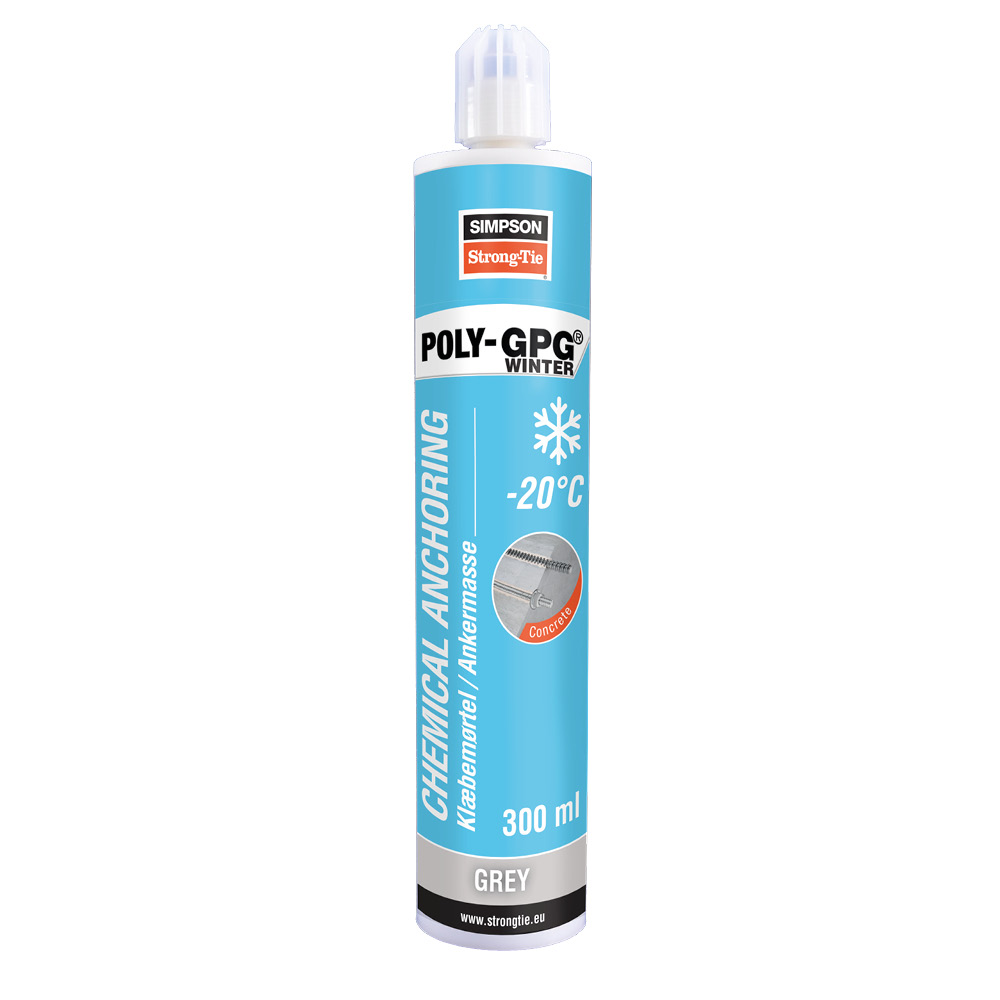

Universal ankermasse Vinter
Produktinformasjon
Egenskaper
Materiale:
- Polyesterlim uten styren
- Brukes sammen med ankerbolt, gjengestag eller armeringsjern
Fordeler:
- Kan benyttes i temperaturer ned til -20 grader
- Ikke brennbar
- Rask fastgjøring: sparer tid for brukeren
- Spenningsfri fastgjøring
- Reduserte kant- og ankeravstander
- Meget holdbar fastgjøring
- Forsegler hullet
Applikasjoner
Bruksområde:
- Betong
Kan bl.a. benyttes i:
- Stål og metallkonstruksjoner
- Skinnesystemer, lagerreoler
- Maskiner, sanitær
- Oppheng av klimaanlegg og varmepumper etc.
- Antenner
- Markiser
- Fasadekledning
Tekniske data
References
Art. nr. | Product information | |||
---|---|---|---|---|
NOBB nr. | Content [ml] | Weight [kg] | Packaging qty [pcs] | |
POLYGPG300W-DK | 57114956 | 300 | 0.586 | 12 |
Design resistance – Tension – NRd [kN] – Carbon steel 5.8
Art. nr. | Design resistance – Tension – NRd – Carbon steel 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Non-cracked concrete | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
POLY-GPGW + LMAS M8 | 6.3 | 6.3 | 6.3 | 6.3 | 9.4 | 9.4 | 9.4 | 9.4 |
POLY-GPGW + LMAS M10 | 9.8 | 9.8 | 9.8 | 9.8 | 14.7 | 14.7 | 14.7 | 14.7 |
POLY-GPGW + LMAS M12 | 13.1 | 13.1 | 13.1 | 13.1 | 19.6 | 19.6 | 19.6 | 19.6 |
POLY-GPGW + LMAS M16 | 19.9 | 19.9 | 19.9 | 19.9 | 29.9 | 29.9 | 29.9 | 29.9 |
POLY-GPGW + LMAS M20 | 28.7 | 28.7 | 28.7 | 28.7 | 43.1 | 43.1 | 43.1 | 43.1 |
POLY-GPGW + LMAS M24 | 37.9 | 37.9 | 37.9 | 37.9 | 56.8 | 56.8 | 56.8 | 56.8 |
Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
Design resistance – Shear – VRd [kN] – Carbon steel 5.8
Art. nr. | Design resistance – Shear – VRd – Carbon steel 5.8 [kN] | |||||||
---|---|---|---|---|---|---|---|---|
Non-cracked concrete | ||||||||
hef = 8d | hef = 12d | |||||||
C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
POLY-GPGW + LMAS M8 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
POLY-GPGW + LMAS M10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
POLY-GPGW + LMAS M12 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 | 16.8 |
POLY-GPGW + LMAS M16 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 | 31.2 |
POLY-GPGW + LMAS M20 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 | 48.8 |
POLY-GPGW + LMAS M24 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 | 70.4 |
Montering
Montering
Curing Schedule
