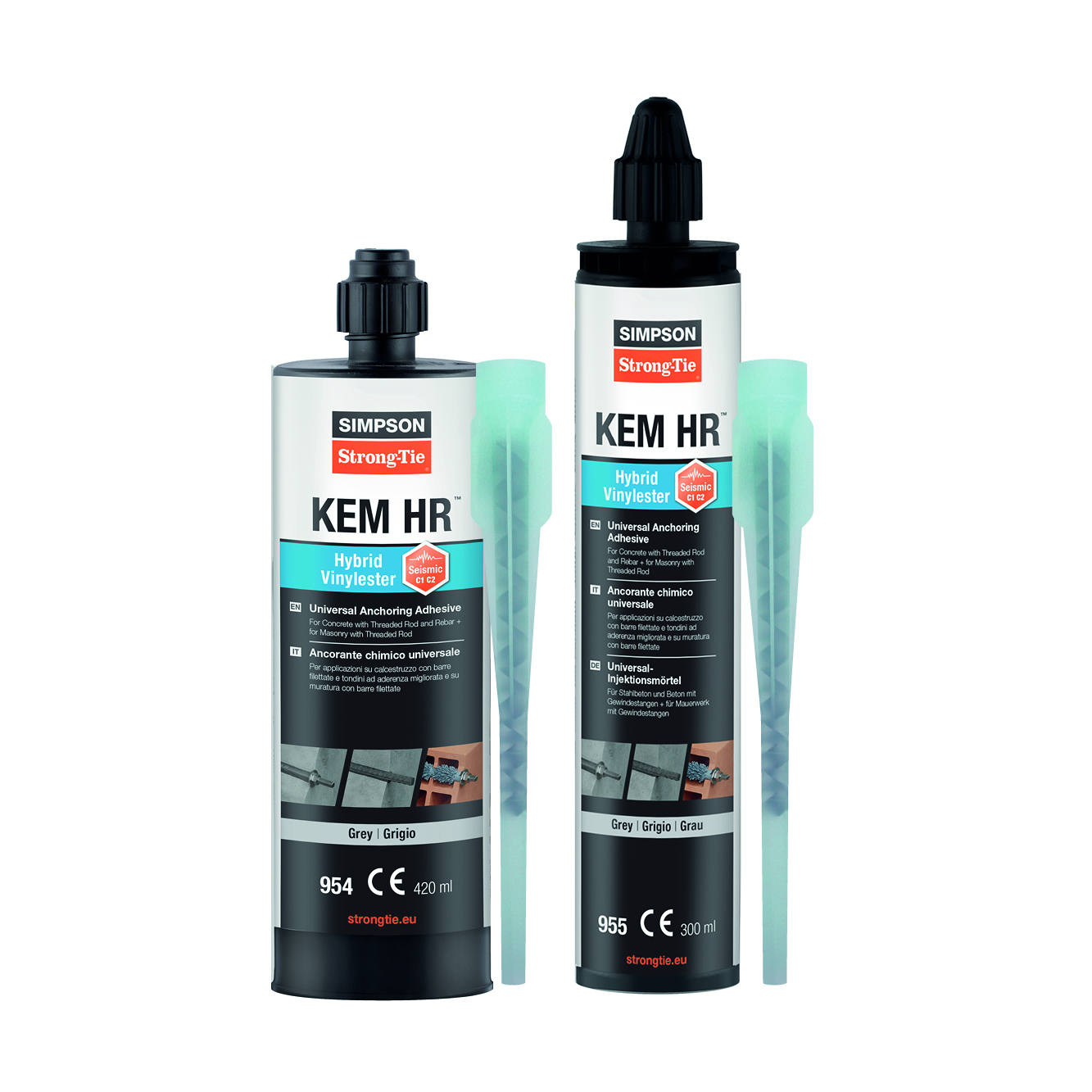

KEM HR
Universalt forankringslim med seismisk sertifisering
KEM HR er et universelt hybrid-vinylester forankringslim for strukturelle fester i seismiske områder.
Den hurtigherdende formelen gir høy ytelse ved forankring av gjengestenger og armeringsjern i sprukket og usprukket betong og murverk.
Arbeidstemperatur: fra -40 til +80 °C i korte perioder og fra -40 til +50 °C i lange perioder.
Avtalegrunnlag
Seismic C1 C2
Produktinformasjon
Bilder
Egenskaper
Materiale
Hybrid vinylester
Applikasjoner
Bruksområder
- Stålkonstruksjoner
- Tre-til-betong-fester
- Industriell konstruksjon
- Stål- og metallkonstruksjoner (rekkverk, braketter osv.)
- Forankringer for porter og maskiner
- Ettermonterte armeringsforbindelser
Egnet til
- Gjengestenger og armeringsjern i sprukket og usprukket betong
- Gjengestenger i murverk
Tekniske data
KEM HR
| Art. nr. | Type | Blå til grå | Innhold | Språk | Lagringstid | Antall pr. kartong | Antell pr. pall |
|---|---|---|---|---|---|---|---|
| 955030BH00100 | KEM HR 955 | Blue-to Grey | 300 | DA, NO, SV, FI, IS, IT | 18 | 12 | 1152 |
Karakteristisk motstand – Strekkfasthet – NRk [kN] – stålkvalitet 5.8
| Art. nr. | Nominell innstøpingsdybde | Karakteristisk motstand – stålkvalitet 5.8 | |
|---|---|---|---|
| hef | Strekk - NRk | ||
| Sprukket betong | Ikke-sprukket betong | ||
| C20/25 | C20/25 | ||
| KEM HR + M8 | 80 | 9.1 | 17.1 |
| KEM HR + M10 | 90 | 12.7 | 22.6 |
| KEM HR + M12 | 110 | 18.7 | 33.2 |
| KEM HR + M16 | 125 | 28.3 | 50.3 |
| KEM HR + M20 | 170 | - | 85.5 |
| KEM HR + M24 | 210 | - | 126.7 |
Karakteristisk motstand – skjær – VRk [kN]
| Art. nr. | Nominell innstøpingsdybde | Karakteristisk motstand | |
|---|---|---|---|
| hef | Skjær – VRk | ||
| Statiske og kvasi-statiske laster | |||
| Stålkvalitet 5.8 | syrefast stål, kvalitet A4‑70 | ||
| KEM HR + M8 | 80 | 11 | 13 |
| KEM HR + M10 | 90 | 17.4 | 20 |
| KEM HR + M12 | 110 | 25.3 | 30 |
| KEM HR + M16 | 125 | 47.1 | 55 |
| KEM HR + M20 | 170 | 73.5 | 85.8 |
| KEM HR + M24 | 210 | 105.9 | 123.6 |
Dimensjonerende motstand - Strekk - Stålkvalitet 5.8
| Art. nr. | Nominell innstøpingsdybde | Dimensjonerende motstand - stålkvalitet 5.8 | |
|---|---|---|---|
| hef | Strekk - NRd | ||
| Sprukket betong | Ikke-sprukket betong | ||
| C20/25 | C20/25 | ||
| KEM HR + M8 | 80 | 5 | 9.5 |
| KEM HR + M10 | 90 | 7.1 | 12.6 |
| KEM HR + M12 | 110 | 10.4 | 18.4 |
| KEM HR + M16 | 125 | 15.7 | 27.9 |
| KEM HR + M20 | 170 | - | 47.5 |
| KEM HR + M24 | 210 | - | 70.4 |
Dimensjonerende motstand - Skjær - VRd [kN]
| Art. nr. | Nominell innstøpingsdybde | Dimensjonerende motstand | |
|---|---|---|---|
| hef | Skjær - VRd | ||
| Statiske og kvasi-statiske belastninger | |||
| Stålkvalitet 5.8 | syrefast stål, kvalitet A4‑70 | ||
| KEM HR + M8 | 80 | 8.8 | 8.2 |
| KEM HR + M10 | 90 | 13.9 | 13 |
| KEM HR + M12 | 110 | 20.2 | 18.9 |
| KEM HR + M16 | 125 | 37.7 | 35.2 |
| KEM HR + M20 | 170 | 58.8 | 55 |
| KEM HR + M24 | 210 | 84.7 | 79.2 |
Anbefalt motstand - Strekk - N [kN] – Stålkvalitet 5.8
| Art. nr. | Nominell innstøpingsdybde | Anbefalt motstand - Stålkvalitet 5.8 | |
|---|---|---|---|
| hef | Strekk - N | ||
| Sprukket betong | Ikke-sprukket betong | ||
| C20/25 | C20/25 | ||
| KEM HR + M8 | 80 | 3.6 | 6.8 |
| KEM HR + M10 | 90 | 5.1 | 9 |
| KEM HR + M12 | 110 | 7.4 | 13.2 |
| KEM HR + M16 | 125 | 11.2 | 20 |
| KEM HR + M20 | 170 | - | 33.9 |
| KEM HR + M24 | 210 | - | 50.3 |
Anbefalt motstand - Skjær - V [kN]
| Art. nr. | Nominell innstøpingsdybde | Anbefalt motstand | |
|---|---|---|---|
| hef | Skjær - V | ||
| Statiske og kvasi-statiske belastninger | |||
| Stålkvalitet 5.8 | syrefast stål, kvalitet A4‑70 | ||
| KEM HR + M8 | 80 | 6.3 | 5.9 |
| KEM HR + M10 | 90 | 9.9 | 9.3 |
| KEM HR + M12 | 110 | 14.4 | 13.5 |
| KEM HR + M16 | 125 | 26.9 | 25.2 |
| KEM HR + M20 | 170 | 42 | 39.3 |
| KEM HR + M24 | 210 | 60.5 | 56.6 |
Massiv teglstein (fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1)
| Art. nr. | permissible tension and shearloads [kN] for a single anchor without effects of distances and spacings | ||||||
|---|---|---|---|---|---|---|---|
| Nominell innstøpingsdybde | Hull diameter | Massiv teglstein (fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1) | Kant avstand Ccr = Cmin | Avstand Scr = Smin | Maksimalt tiltrekkingsmoment Tmax | ||
| Strekk - N | Skjær - V | ||||||
| KEM HR + M8 | 80 | 10 | 0.9 | 1.6 | 120 | 240 | 6 |
| KEM HR + M10 | 90 | 12 | 0.9 | 1.9 | 135 | 270 | 10 |
| KEM HR + M12 | 100 | 14 | 0.7 | 2.6 | 150 | 300 | 10 |
| KEM HR + M16 | 100 | 18 | 1.3 | 2.6 | 150 | 300 | 10 |
1kN ≈ 100 kgf
(1) Enkeltforankring uten påvirkning fra forankringsavstand og kantavstand
(2) Beregningsmetode i henhold til EOTA TR054
(3) De anbefalte belastningene N og V er avledet fra de karakteristiske belastningene i ETA-sertifiseringen og inkluderer de partielle sikkerhetsfaktorene γf=1,4 og γm, som er proporsjonale med hver diameter
(4) Verdiene gjelder for temperaturer på 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) For alle andre forhold, mer detaljert informasjon eller andre typer murverk, se ETA-sertifiseringen
Hul teglstein, dobbel (UNI-standard) (fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1)
| Art. nr. | permissible tension and shearloads [kN] for a single anchor without effects of distances and spacings [mm] | |||||||
|---|---|---|---|---|---|---|---|---|
| Hul teglstein, dobbel (UNI-standard) (fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1) | Kant avstand Ccr = Cmin | Avstand Scr = Smin | Maksimalt tiltrekkingsmoment Tmax | |||||
| Min. Nominell innstøpingsdybde | Bolts diameter | Hull diameter | Strekk -N | Skjær - V | ||||
| KEM HR + BRP Ø12 | 50 | M6 - M8 | 12 | 0.4 | 0.9 | 100 | 250 | 2 |
| KEM HR + BRP Ø15 | 85 | M8 - M10 | 16 | 0.4 | 0.9 | 100 | 250 | 2 |
| KEM HR + BRP Ø20 | 85 | M12 - M16 | 22 | 0.4 | 0.9 | 120 | 250 | 2 |
1kN ≈ 100 kgf
(1) Enkeltforankring uten påvirkning fra forankringsavstand og kantavstand
(2) Beregningsmetode i henhold til EOTA TR054
(3) De anbefalte belastningene N og V er hentet fra de karakteristiske belastningene i ETA-sertifiseringen og inkluderer de partielle sikkerhetsfaktorene γf=1,4 og γm, som er proporsjonale med hver diameter
(4) Verdiene gjelder for en temperatur på 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) M6-bolter er ikke inkludert i ETA-sertifiseringen
(6) For alle andre forhold, mer detaljert informasjon eller andre typer murverk, se ETA-sertifiseringen
Celleformet teglstein (leire) (fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1)
| Art. nr. | permissible tension and shearloads [kN] for a single anchor without effects of distances and spacings | |||||||
|---|---|---|---|---|---|---|---|---|
| Celleformet teglstein (leire) (fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1) | Kant avstand Ccr = Cmin | Avstand Scr = Smin | Maksimalt tiltrekkingsmoment Tmax | |||||
| Min. Nominell innstøpingsdybde | Bolts diameter | Hull diameter d0 | Strekk - N | Skjær - V | ||||
| KEM HR + BRP Ø12 | 50 | M6 - M8 | 12 | 0.2 | 0.2 | 100 | 250 | 2 |
| KEM HR + BRP Ø15 | 85 | M8 - M10 | 16 | 0.2 | 0.2 | 100 | 250 | 2 |
| KEM HR + BRP Ø20 | 85 | M12 - M16 | 22 | 0.2 | 0.2 | 120 | 250 | 2 |
1kN ≈ 100 kgf
(1) Enkeltforankring uten påvirkning fra forankringsavstand og kantavstand
(2) Beregningsmetode i henhold til EOTA TR054
(3) De anbefalte belastningene N og V er hentet fra de karakteristiske belastningene i ETA-sertifiseringen og inkluderer de partielle sikkerhetsfaktorene γf=1,4 og γm, som er proporsjonale med hver diameter
(4) Verdiene gjelder for en temperatur på 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(5) M6-bolter er ikke inkludert i ETA-sertifiseringen
(6) For alle andre forhold, mer detaljert informasjon eller andre typer murverk, se ETA-sertifiseringen
Montering
Montering
Installasjonsparametere – Betong
| Art. nr. | Nominell innstøpingsdybde | Installasjonsparametere | ||||
|---|---|---|---|---|---|---|
| hef | Hull diameter - d0 | Hulldybde h0 ≥ | Maks. hulldiameter – df ≤ | Skiftenøkkeldimensjon DIN 934 (ISO 4032) - SW | Maksimalt tiltrekkingsmoment | |
| KEM HR + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM HR + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM HR + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM HR + M16 | 125 | 18 | 125 | 18 | 24 | 80 |
| KEM HR + M20 | 170 | 24 | 170 | 22 | 30 | 120 |
| KEM HR + M24 | 210 | 28 | 210 | 26 | 36 | 160 |
Merknader til belastningstabellene for gjengestenger i betong:
1 kN ≈ 100 kgf
(1) Enkeltforankring uten påvirkning fra innbyrdes avstand og kantavstand i betong C20/25
(2) Beregningsmetode i henhold til EN 1992-4:2018 (γc= 1,5; ψsus= 1)
(3) Dimensjonerende laster Nrd og Vrd er avledet fra karakteristiske belastninger i ETA-sertifiseringen og inkluderer delvise sikkerhetsfaktorer ym proporsjonalt med hver diameter
(4) De anbefalte belastningene N og V er avledet fra de karakteristiske belastningene i ETA-sertifiseringen og inkluderer de partielle sikkerhetsfaktorene γf=1,4 og γm, som er proporsjonale med hver diameter
(5) Verdier som gjelder for temperatur 24 °C på lang sikt og opptil 40 °C på kort sikt. For høyere temperaturer, se ETA-sertifiseringen
(6) Verdi for ren skjærkraft med avstand fra kanten C ≥ 10xhnom
(7) Seismiske motstander inkluderer faktorene αeq = 0,85 (enkelt forankring under strekk i tilfelle av betongkonusbrudd)
(8) Seismiske C2-strekkmotstander refererer til gjengestenger min. klasse 8.8 for karbonstål eller 70 for rustfritt stål
(9) For alle andre forhold og mer detaljert informasjon, se teknisk datablad og ETA-sertifiseringer
Avstand, kantavstand og elementtykkelse – Betong
| Art. nr. | Avstand, kantavstand og elementtykkelse | ||||
|---|---|---|---|---|---|
| BFK - Nominell innstøpingsdybde | |||||
| Karakteristisk avstand - scr,N | Minimum avstand - Smin | Karakteristisk kantavstand - ccr,N | Minimum kant avstand - Cmin | Minimum tykkelse innfestingsmateriale | |
| KEM HR + M8 | 240 | 40 | 120 | 40 | 110 |
| KEM HR + M10 | 270 | 50 | 135 | 50 | 120 |
| KEM HR + M12 | 330 | 60 | 165 | 60 | 140 |
| KEM HR + M16 | 380 | 80 | 190 | 80 | 161 |
| KEM HR + M20 | 510 | 100 | 255 | 100 | 218 |
| KEM HR + M24 | 630 | 120 | 315 | 120 | 266 |
Reference

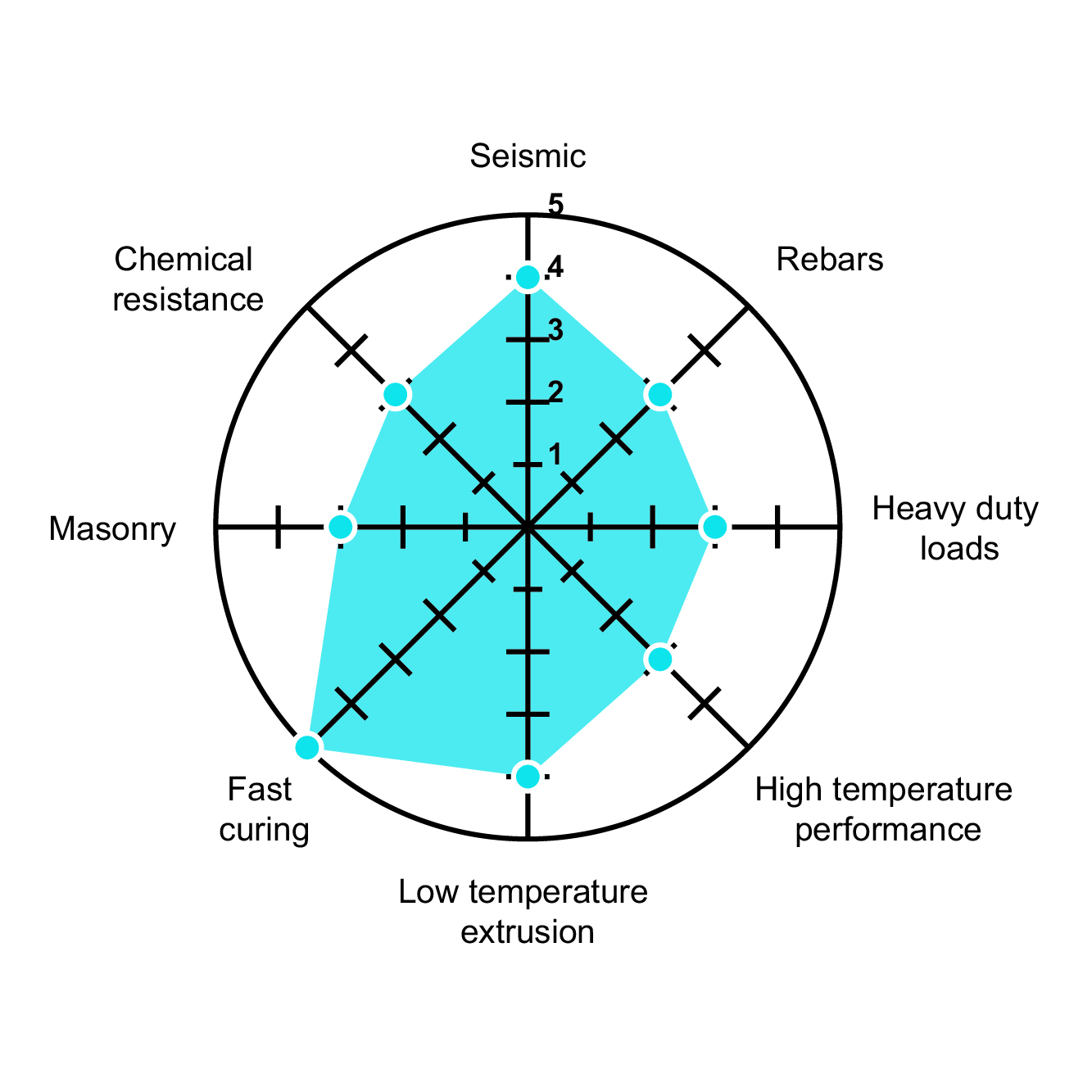

Fordeler
- Hurtigherdende
- Seismisk ytelse C1 og C2
- Egnet for fuktig betong og vannfylte hull
Egenskaper
- Europeisk vurdering ETA‑20/0106 for seismisk kategori C1 og C2 i henhold til TR049
- Europeisk teknisk vurdering ETA‑20/0106 for sprukket betong, alternativ 1, i henhold til EAD 330499‑01‑0601
- Europeisk teknisk vurdering ETA‑20/0105 for murverk i henhold til EAD 330076‑00‑0604
- Europeisk teknisk vurdering ETA‑20/0104 for ettermonterte armeringsforbindelser i henhold til EAD 330087‑00‑0601
- Middels til tunge laster
- God tiksotropi
- Feste i vertikale og takmonterte applikasjoner
- Temperaturområde etter herding: –40 / +50 °C (maks. 80 °C i korte perioder)
- LEED-testet A+ / LEED tested A+
Technical Notes
Additional documents
Sertifiseringer
European Technical Assessment (ETA)
eta-20-0104-kem-hr-rebar-30-01-2020-en.pdf
(527.66 KB)
