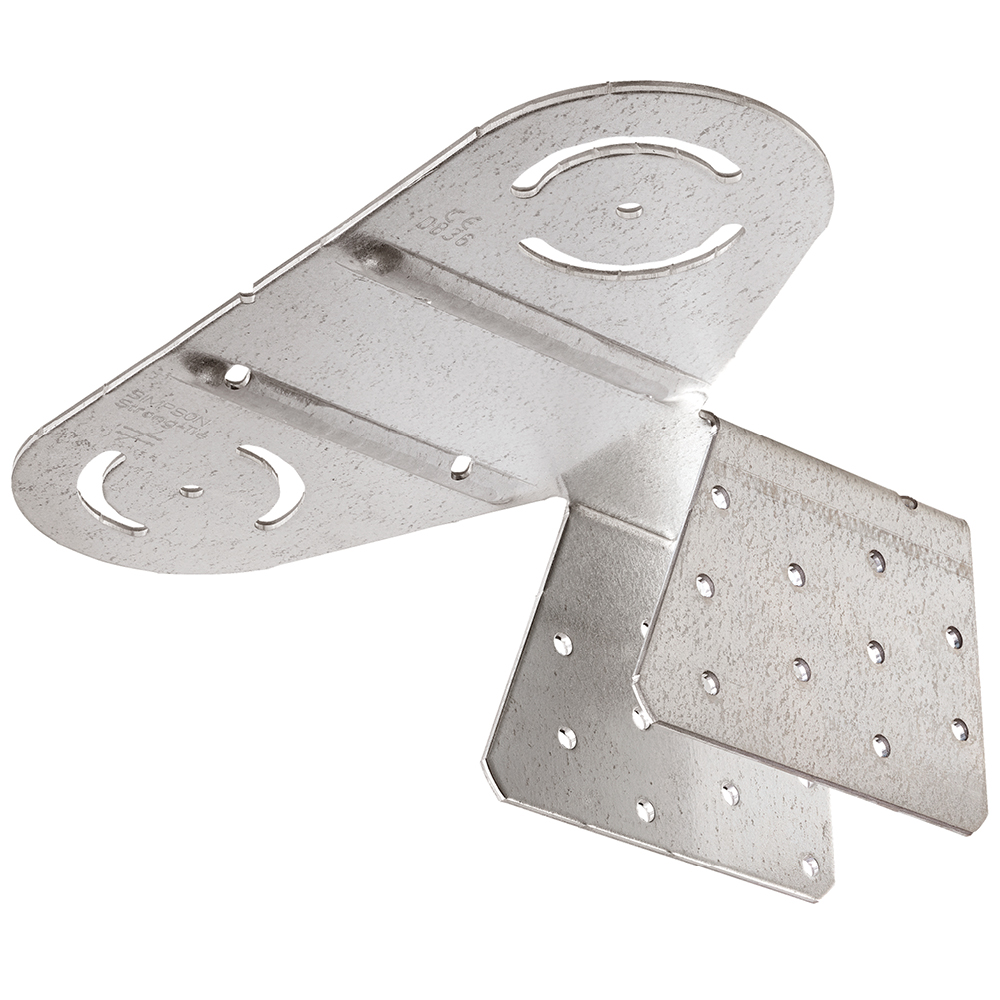

WSB

Wind Secure™ tilkoblingsbeslag

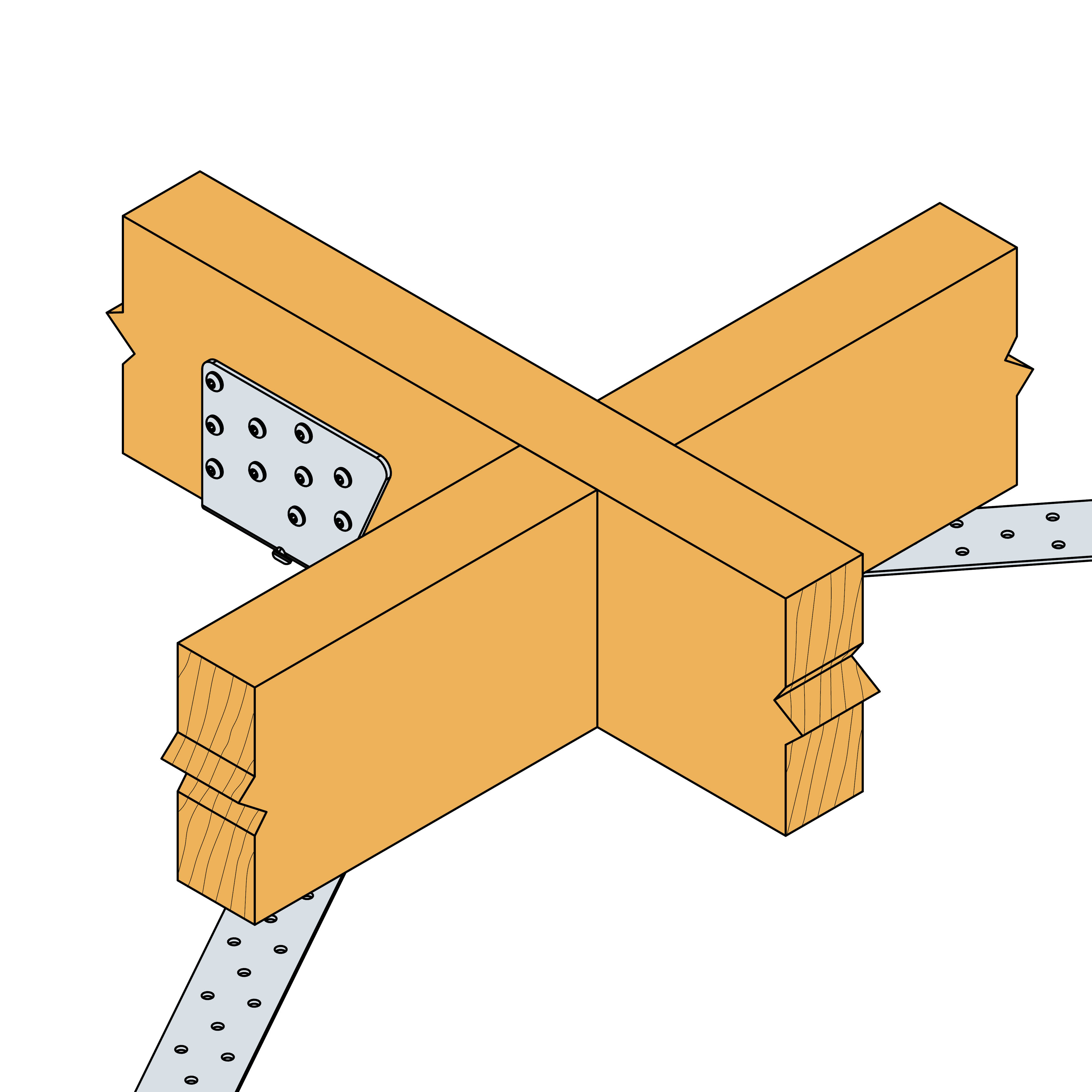

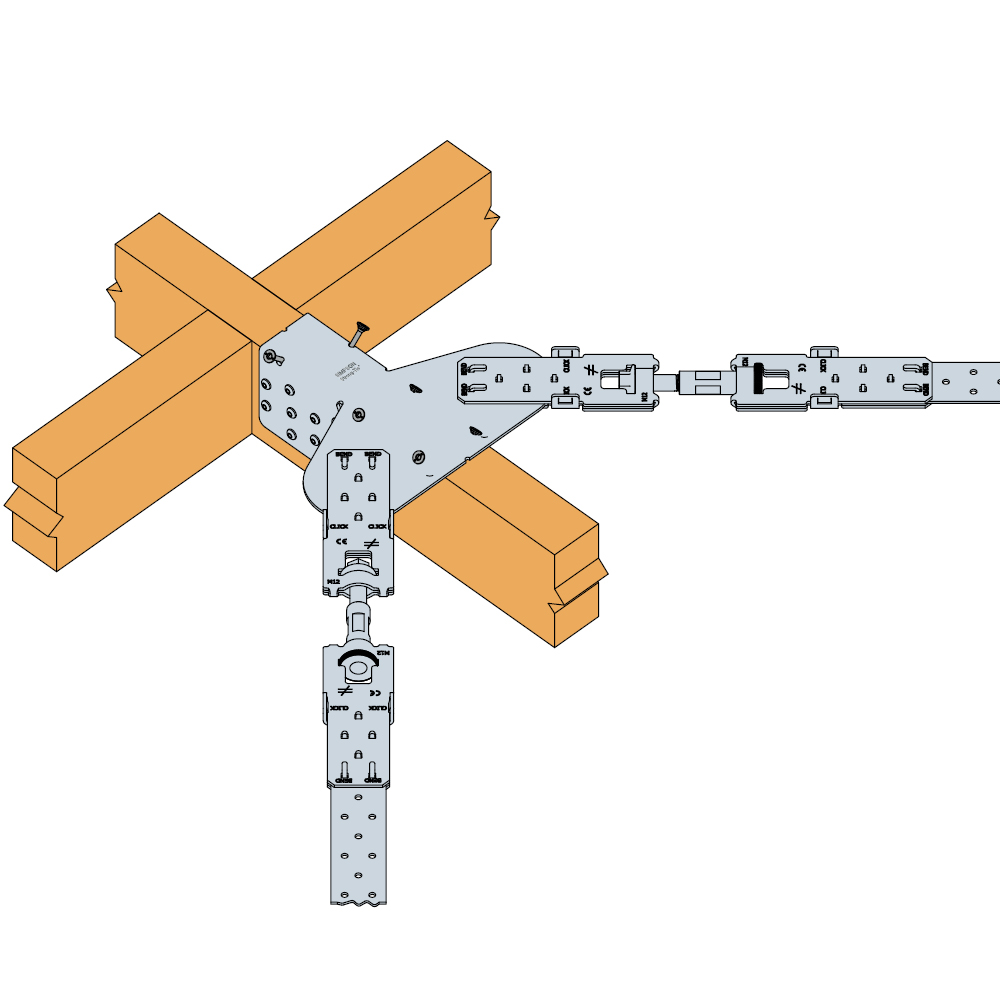

WSB benyttes for avstiving av ubrutte takflater. WSB plasseres på takkonstruksjonens midterste sperr for deretter BAN vindtrekkbånd føres fra WSB beslaget ut til WSD beslaget plassert på takkonstruksjonens ytterste sperr.

Den store fordelen er at en eller to BAN40 vindtrekkbånd kan monteres direkte på beslaget, uten bruk av koblingsbeslag.

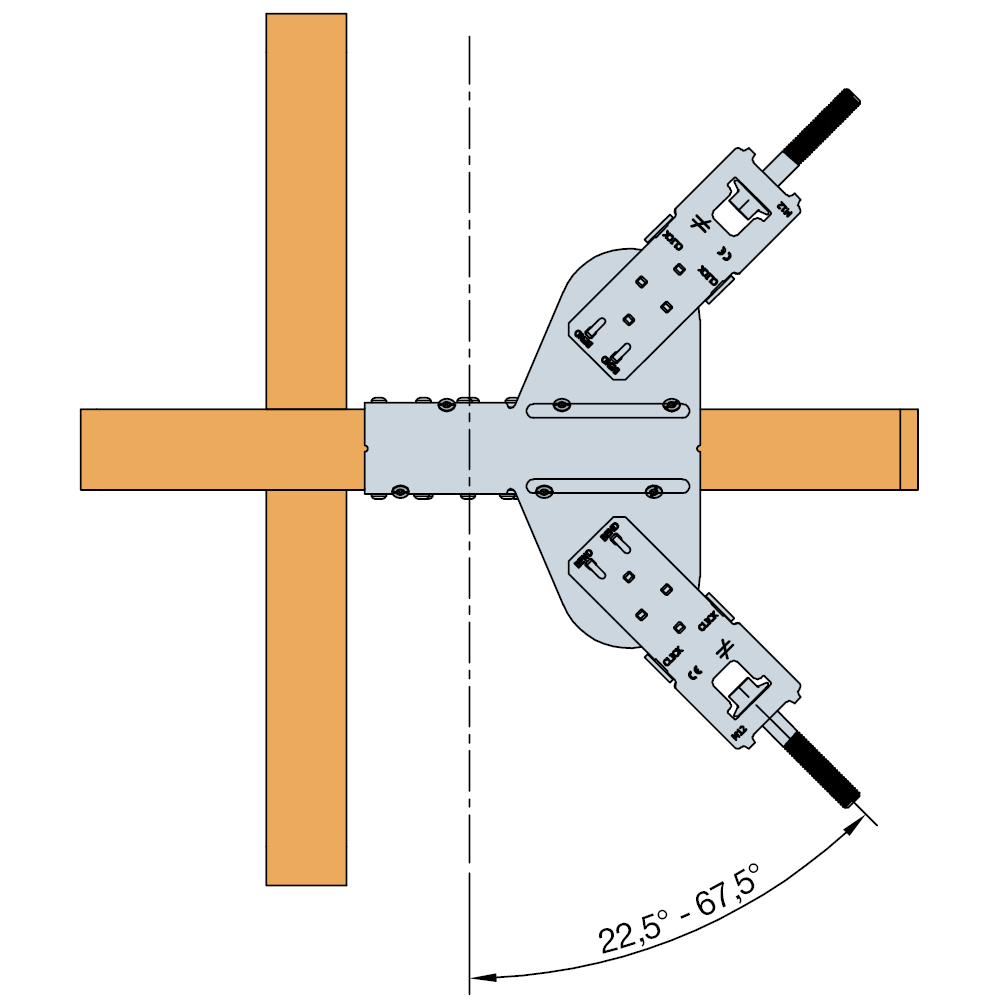

Se installasjonsinstruksjonene som er inkludert i våre systemer. Vinkelen mellom vindtrekkbåndet og sperr /lekter er variabel, men innenfor den optimale vinkel på 30° og 60°.

WSB inngår i WSK1 og kan leveres i esker med 4 stk. beslag inkl. bolter.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - som gir en sinklagstykkelse på ca. 20 μm

Fordeler

  • Passer optimalt til BAN40
  • Vindstrekkbåndet kan monteres direkte på beslaget, uten bruk av koblingsbeslag

Montage

Applikasjoner

Bruksområder

  • Brukes til vindavstiving
  • Brukes til 45 mm tre

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Mål [mm]
A B C D E F t
WSB511659741882248245771102.5

Lastbæreevne tabell (karakteristiske verdier)

Art. nr. Forbindelsesmidler Dimensjoner trevirke [mm] Karakteristisk bæreevne [kN]
CSA 5,0x40 Treskrue Ø5.0x70 Høyde Bredd Vinkel mellom sperr og bånd Vindtrekkbånd
60° 45° 30° 2x25 [mm] 2x40 [mm]
WSB206Min. 904518.417.616.811.917.8

Bærevener for vinkler utover de angitte, kan finnes ved å gjøre beregninger.
Sperret må forhindres fra rotasjon for å oppnå full styrke.

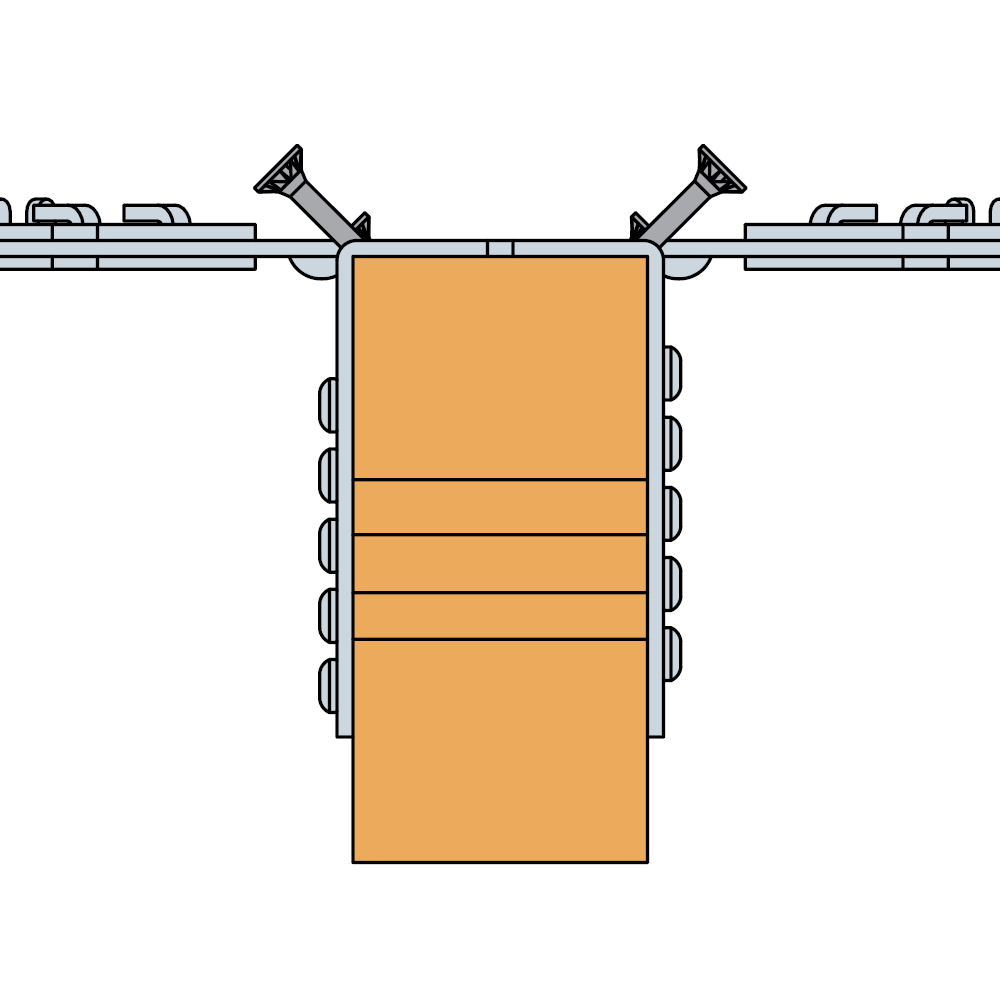

Treskrue 5.0x70 skal monteres med en vinkel på 45º.

Montering

Montering

Innfesting

  • Bruk CSA5,0x40 og treskruer 5,0x70 iht. den medfølgende veiledning

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

CAD og BIM bibliotek
