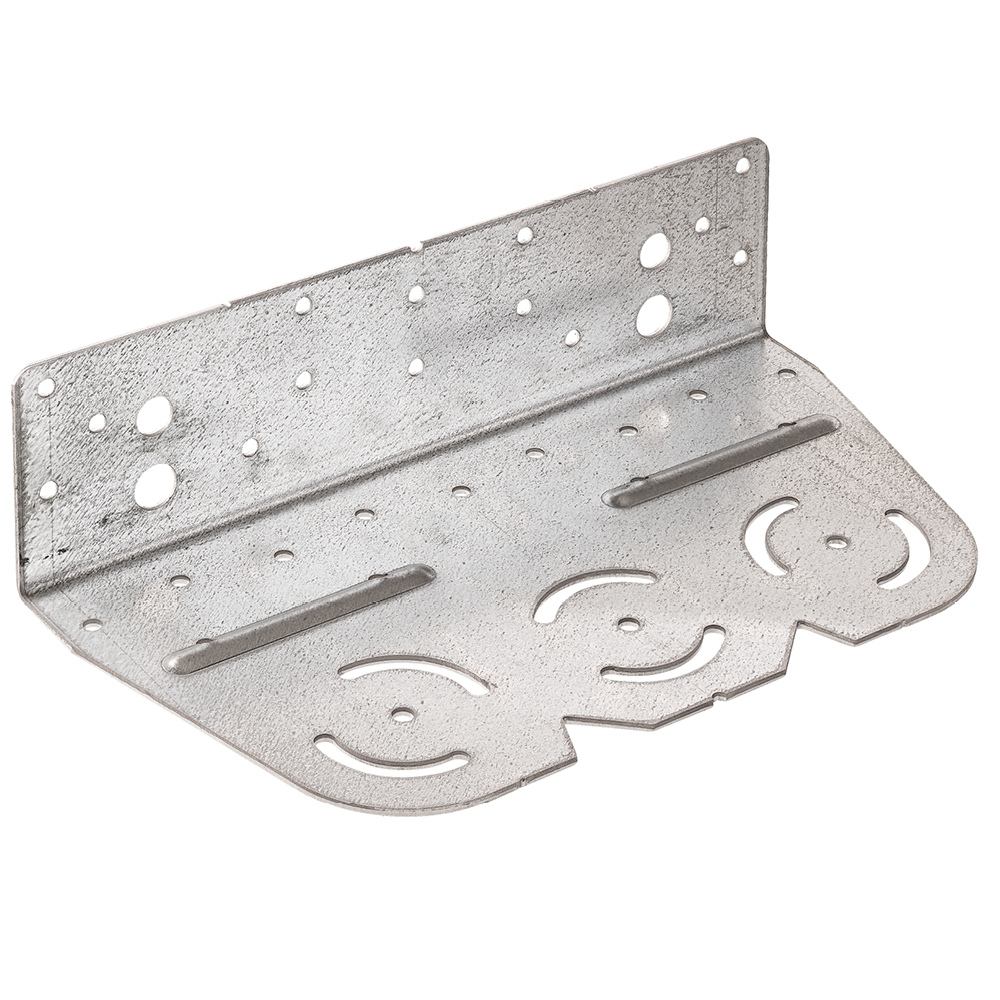

WSD

Wind Secure™ tilkoblingsbeslag

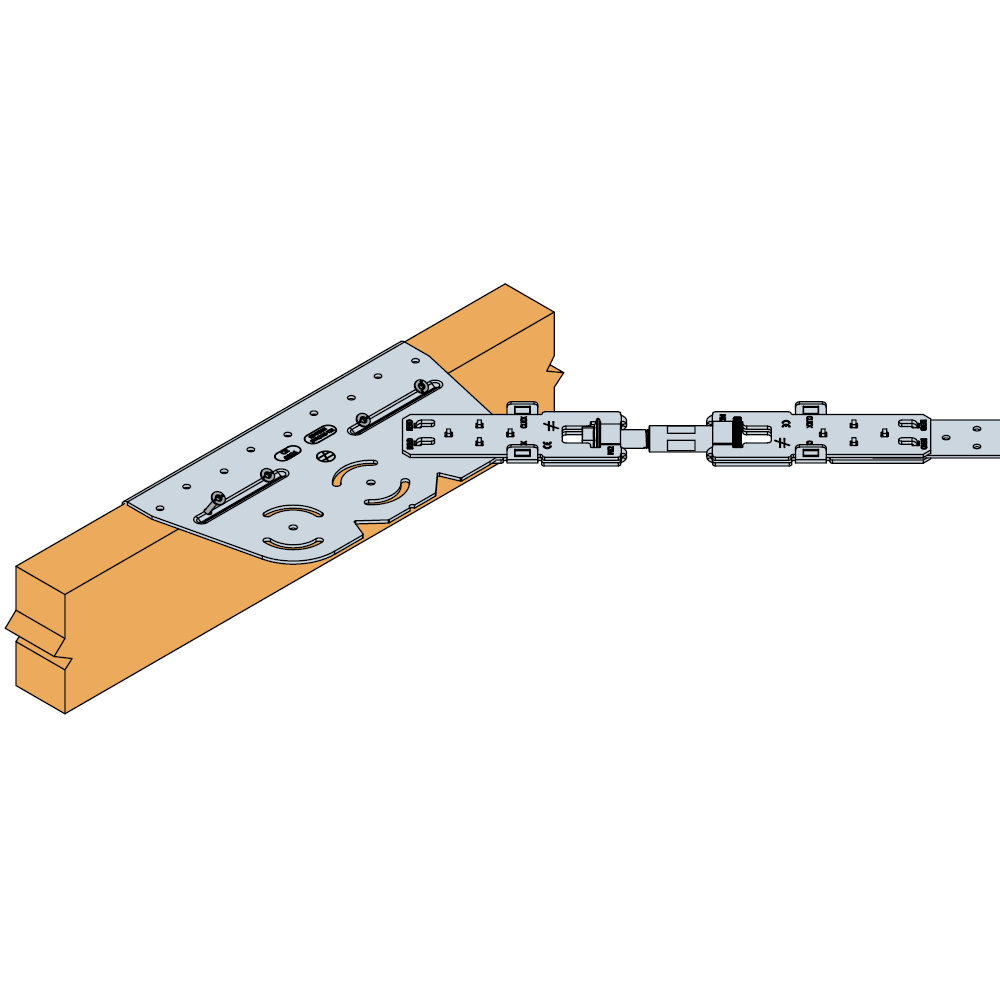

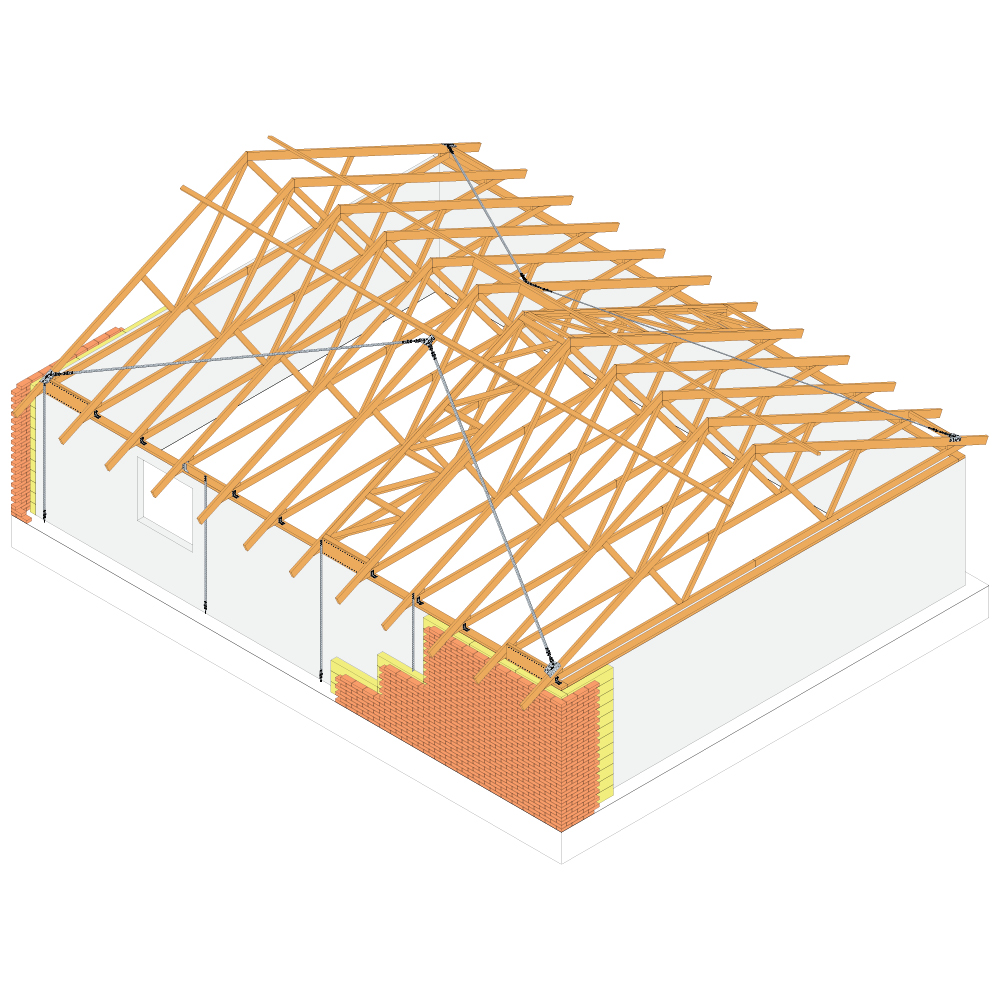

WSD benyttes for avstiving av alle typer av vegg- og takflater. På ubrutte takflater plasseres WSD på takkonstruksjonens ytterste sperr og forbindes med WSD beslaget på midterste sperr. På brutte takflater plasseres WSD beslagene både på de ytterste og de midterste sperr og forbindes to-og-to med BAN vindstrekkbånd. For avstiving av veggflater og loddrett forankring kan WSD med fordel monteres direkte på betong med to stk M12 bolter med underlagsskiver. Den store fordelen er at en eller to BAN40 vindstrekkbånd kan monteres direkte på beslaget, uten bruk av koblingsbeslag.

Se installasjonsinstruksjonene som er inkludert i våre systemer. Vinkelen mellom vindstrekkbåndet og sperr /lekter er variabel, men innenfor den optimale vinkel på 30° og 60°.

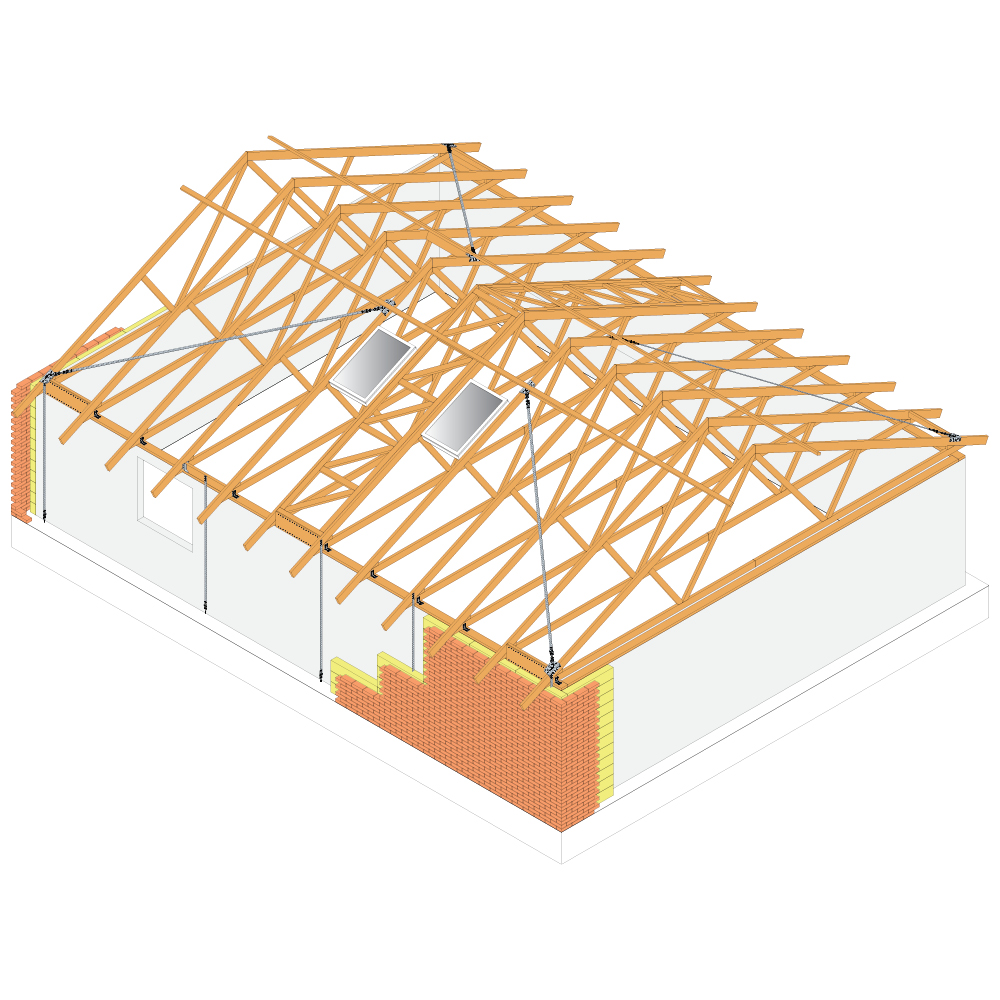

WSD inngår i WSK1 og WSK2 og leveres i esker med 4 stk. beslag inkl. skruer og bolter for montering på tre.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - som gir en sinklagstykkelse på ca. 20 μm

Fordeler

  • Passer optimalt til BAN40
  • Vindstrekkbåndet kan monteres direkte på beslaget, uten bruk av koblingsbeslag

Applikasjoner

Bruksområder

  • Brukes til vindavstiving
  • Brukes til 45 mm tre

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Mål [mm]
A B C t
WSD 51165985 255 137 65 2.5

Karakteristisk bæreevne - Udsømningsmønster 1

Art. nr. Forbindelsesmidler Dimensjoner trevirke [mm] Karakteristisk bæreevne [kN]
CSA 5,0x40 Treskrue 4,5x70 mm Høyde Bredd Vinkel mellom lekter og bånd Vindtrekkbånd
60º 45º 30º 15º 25x2 mm 40x2 mm
WSD 14 (side) 4 (45°) Min. 80 45 19.8 19.2 18.6 17.9 17.3 11.9 17.8

Bærevener for vinkler utover de angitte, kan finnes ved å gjøre beregninger.
Sperret må forhindres fra rotasjon for å oppnå full styrke.
Treskrue 4,5x70 mm skal monteres med en vinkel på 45º.

Karakteristisk bæreevne - Udsømningsmønster 2

Art. nr. Forbindelsesmidler Dimensjoner trevirke [mm] Karakteristisk bæreevne [kN]
CSA5,0x40 Treskrue 4,5x70 mm Høyde Bredd Vinkel mellom lekter og bånd Vindtrekkbånd
60° 45° 30° 15° 25x2 mm 40x2 mm
WSD 9 (top) 4 (45°) Min. 80 45 18.2 17.4 16.6 14.7 12.8 11.9 17.8

Bærevener for vinkler mellem de angivne, kan findes ved at interpolere. Spæret skal forhindres i rotation for at opnå den fulde styrke.

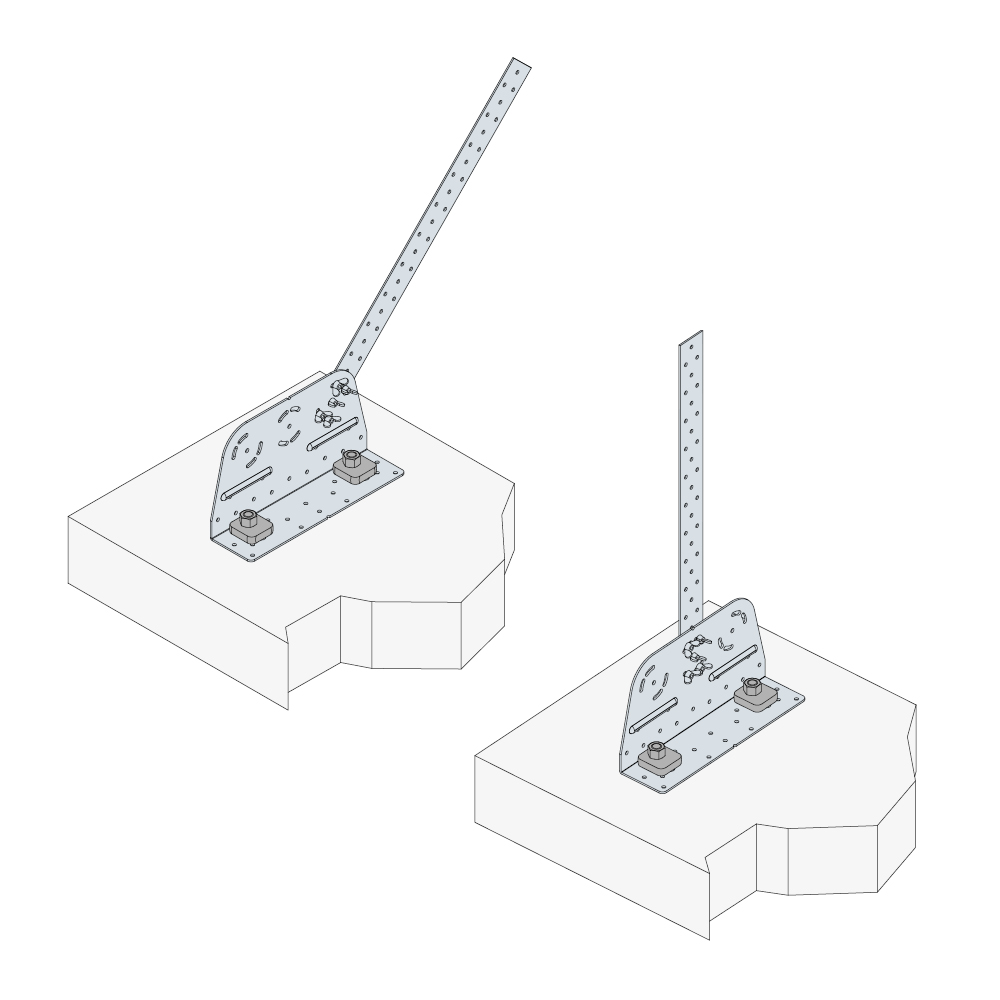

Produkt kapasiteter - montage på betong

Art. nr. Utspikring Karakteristisk bæreevne [kN]
Flik A Flik B Vinkel mellom bånd og betong
M12 bolt med US40/40/10 M5 Bolts 30° 45° 60° 75° 90°
WSD 2 5 29.3 28 26.7 28.2 29.7

kmod = 1,0 for alle lastgrupper
Bæreevner for vinkler utover de angitte, kan finnes ved å gjøre beregninger

Hver bolt må ha en kapsitet på: RBolt,ax,d ≥ Fd x 0,9 & RBolt,lat,d ≥ Fd x 0,5 x cos α

Installasjon

Installasjon

Innfesting

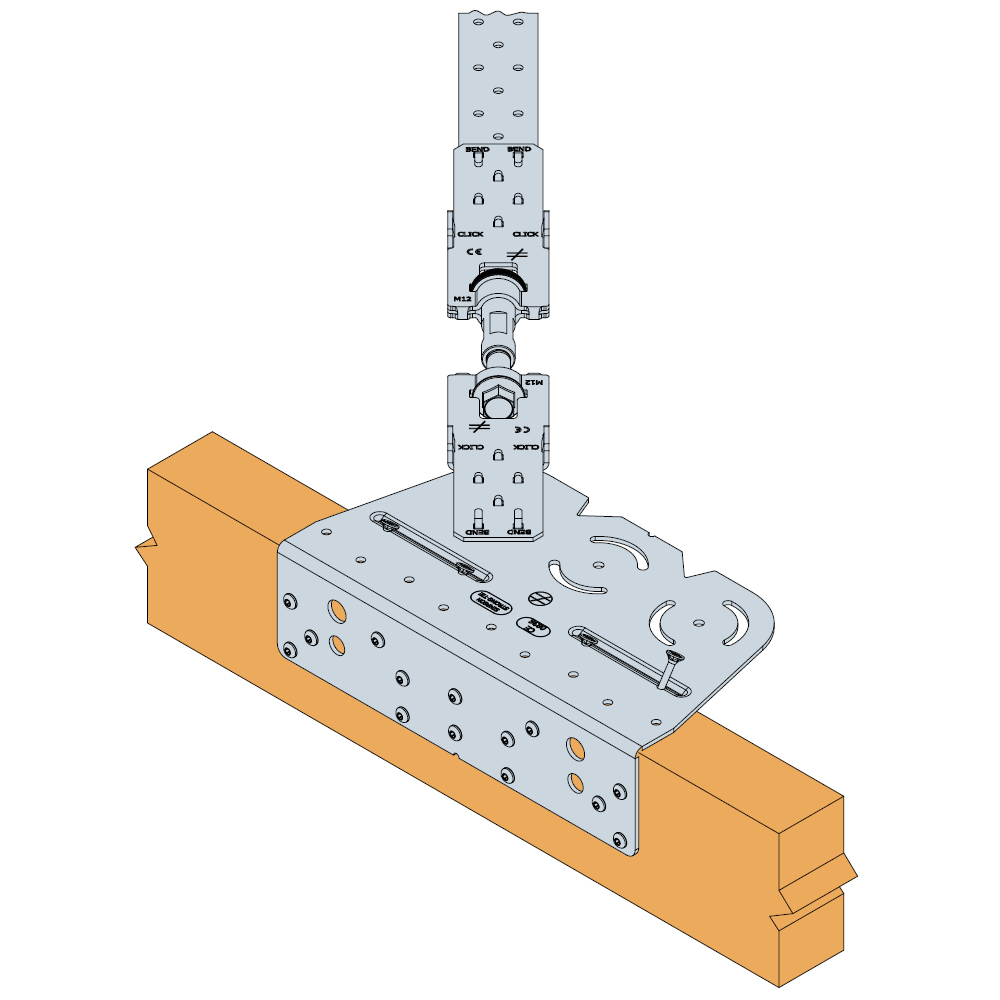

  • Bruk de medfølgende CSA 5.0x40 og treskruer 4,5x70 mm iht. den medfølgende veiledning.
