DTT

Dekkstrammer

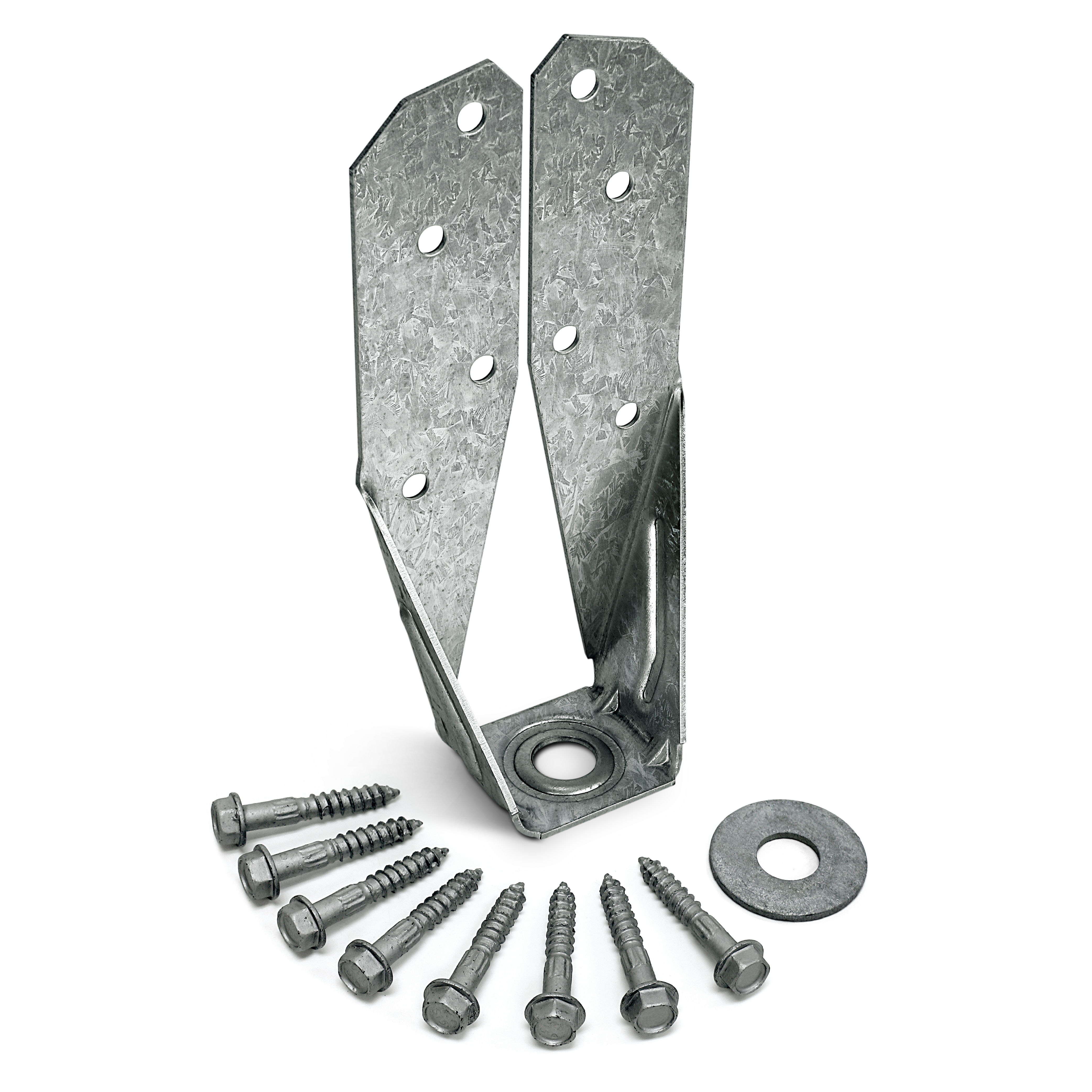

The DTT tension ties are designed for lighter duty holddown applications and are ideal for retrofit or new construction projects.

DTT tension ties are single piece formed tension ties.

Teknisk dataark
Anvendelsesklasse 2
Outdoor

Produktinformasjon

Egenskaper

Material

Forzinket stål. Tykkelse: 2,0 mm

ZMAX® belegg

Fasteners

  • 6 skruer SDS25112-8W (inkludert)
  • En standard skive (inkludert) må monteres mellom mutteren og setet

Tømmerapplikasjoner

DTT2 festes enkelt til den brede flaten på en enkelt eller dobbel bolt ved hjelp av Simpson Strong-Tie Strong-Drive SDS Heavy-Duty Connector-skruer (inkludert) og kan brukes med en 12 mm gjengestang eller ankerbolt.

Lett stålkonstruksjoner

DTT1Z gir en høyfast, etterstøpt, lett stålforbindelse til betong.

Monter med selvborende skruer til LGS-boltene og enkelt M10-anker til betongen



Tekniske data

Dimensjoner


Dimensjoner

Art. nr. Mål [mm]
A B C D E t Huller flik A Flik B Box Quantity
Ø 4.3 Ø 6,6 Tri Ø 11 Ø 15,5 Ø 17.5 Tri
DTT2Z176418241202-8--1--20

DTT - LGS ytelsesdata

Table "DTT - LGS ytelsesdata" cannot be displayed : no references available.

Table Notes:

1. Performance values are based upon tests completed by Simpson Strong-Tie U.S. in accordance to ICC-ES AC261 - Acceptance criteria for connectors used with Cold-Formed Steel Structural Members.

2. Deflection at Load is the deflection of the holdown measured between the anchor bolt and the strap portion of the holddown when loaded to the stated tension load.

3. The engineer or designer shall be responsible for specifying suitable anchor type, embedment and configuration.

Product capacities

Art. nr. Fasteners Characteristic Capacities [kN]
Stud Ankerbolt R2,K Deflection at Load [mm]
Qty Type Qty Ø [mm]
DTT2Z8SDS2511211212.310

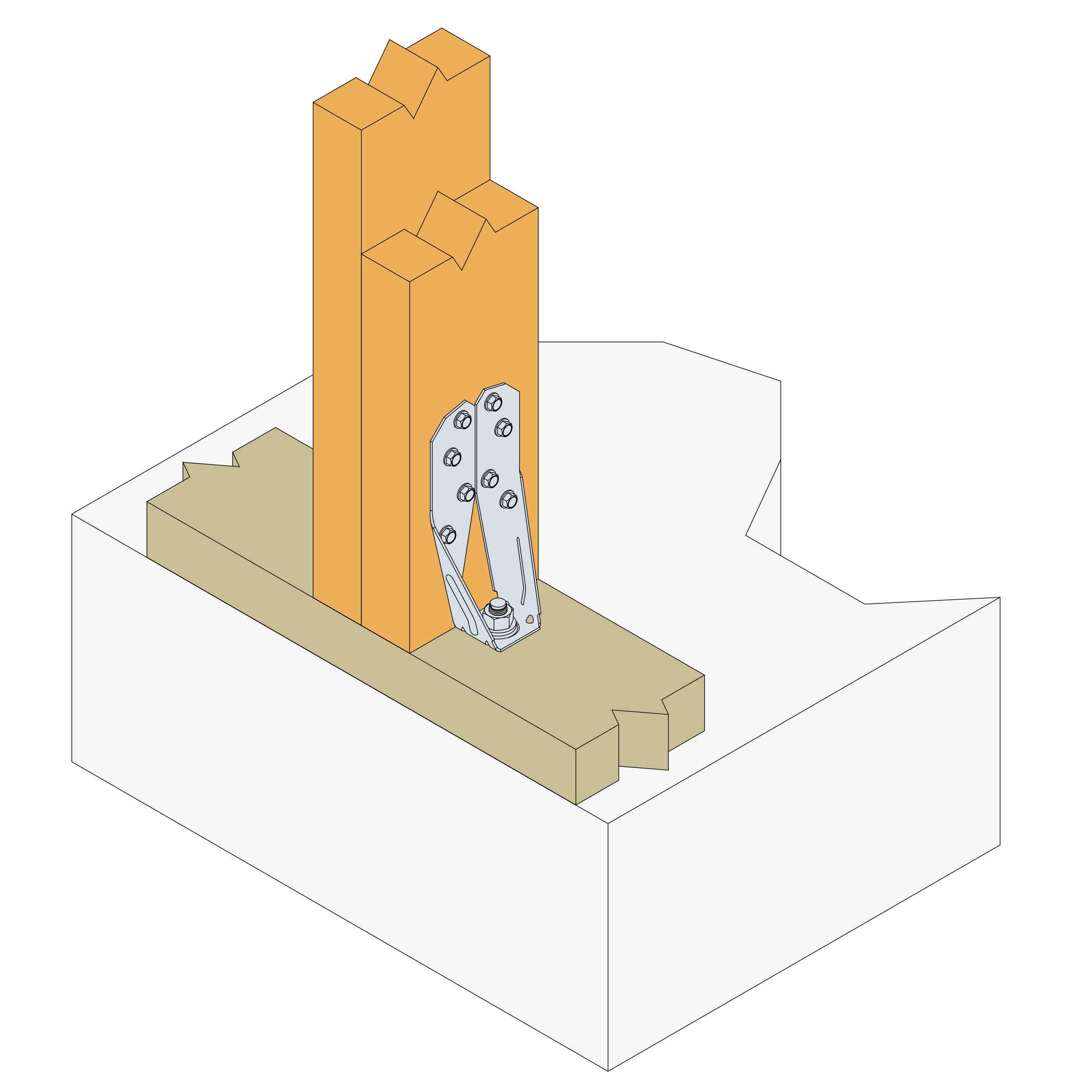

Montering

Montering

Installation

Bruk angitt antall og type festemidler for å feste stroppdelen av bindingen til trebjelken eller LGS-bjelken.

Fest basen til fundamentet med et egnet forankringselement.  Ingeniøren eller konstruktøren er ansvarlig for å spesifisere type forankringselement, innstøping og konfigurasjon.
