Bjelkesko

EGCM

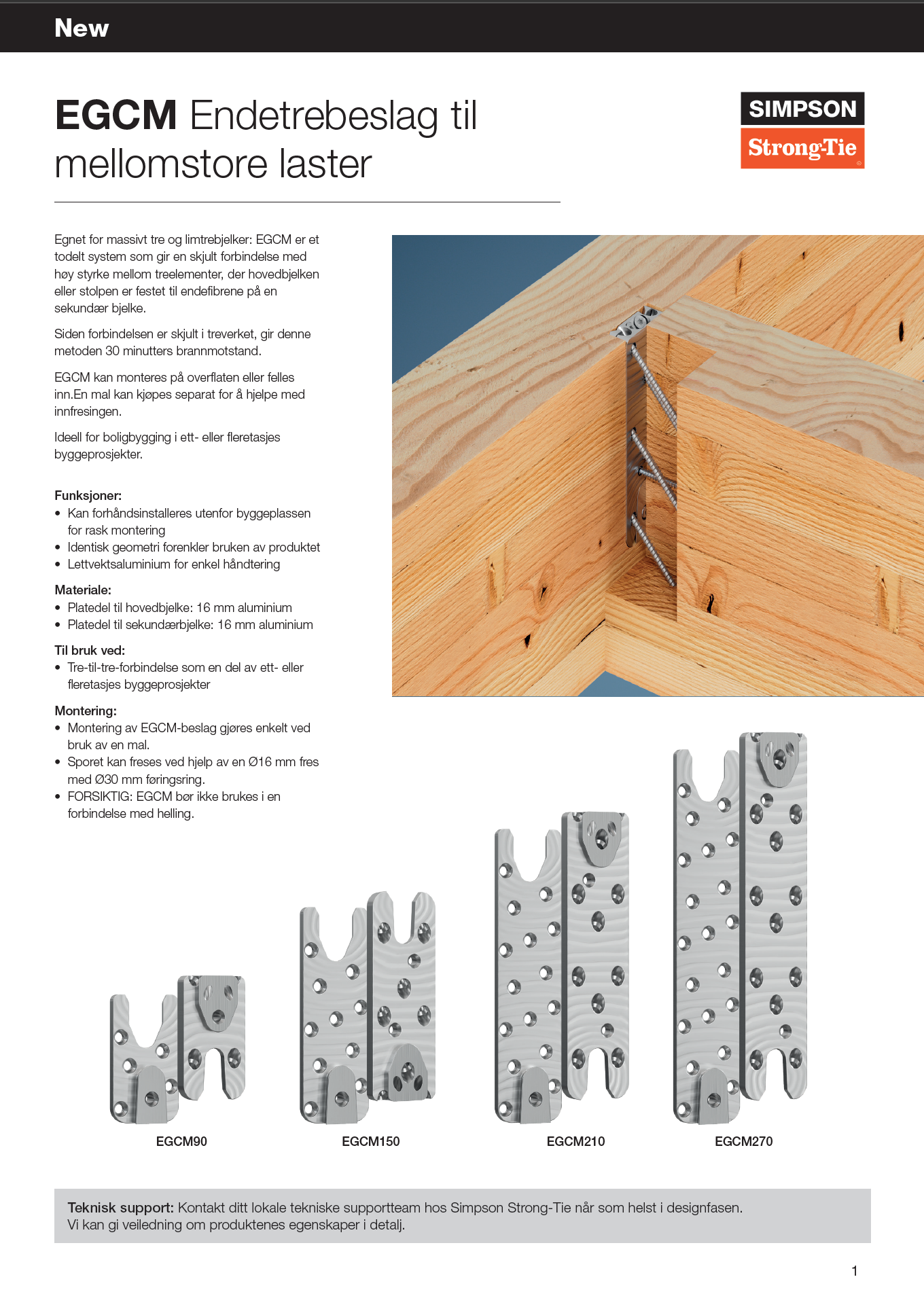

Endetrebeslag til mellomstore laster

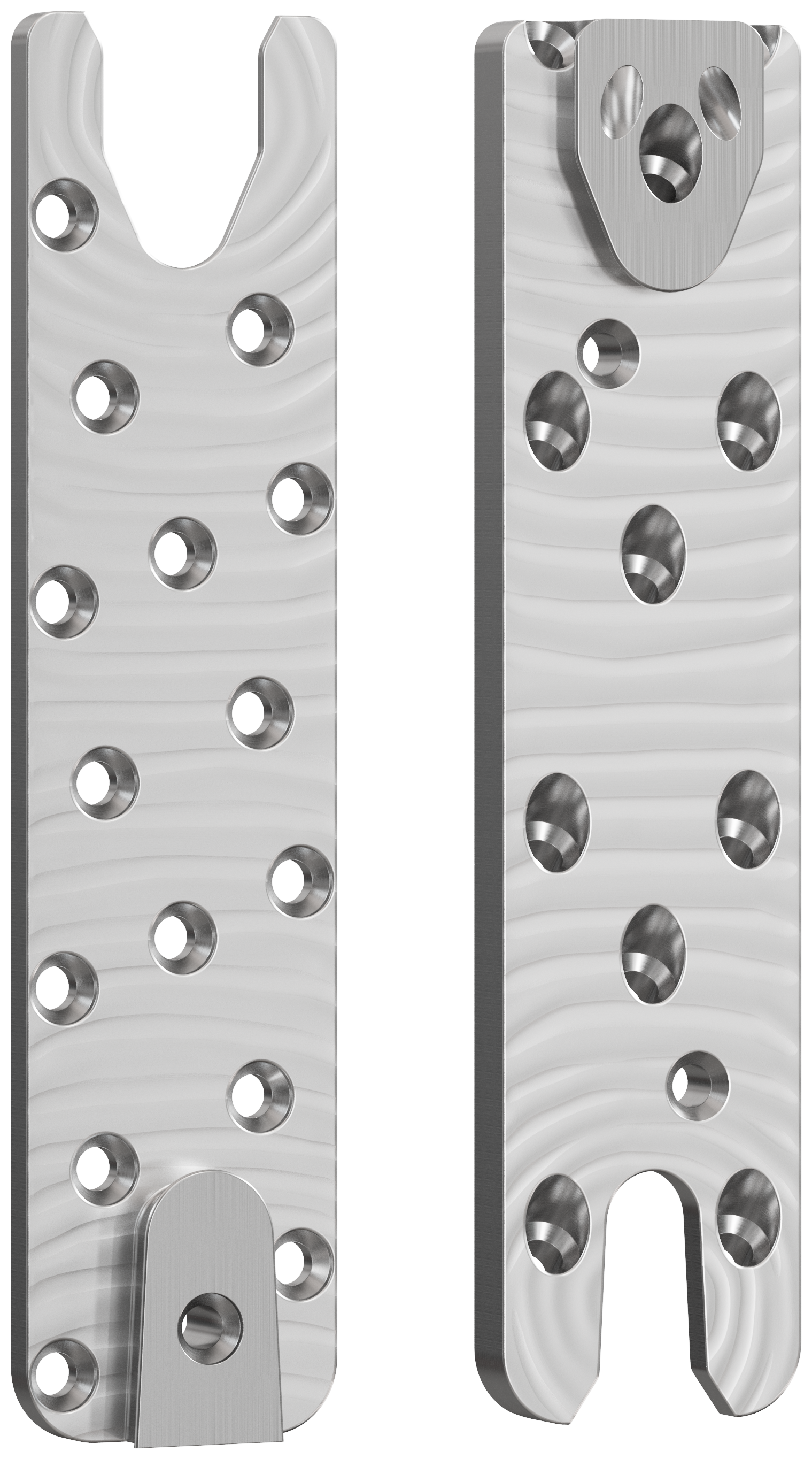

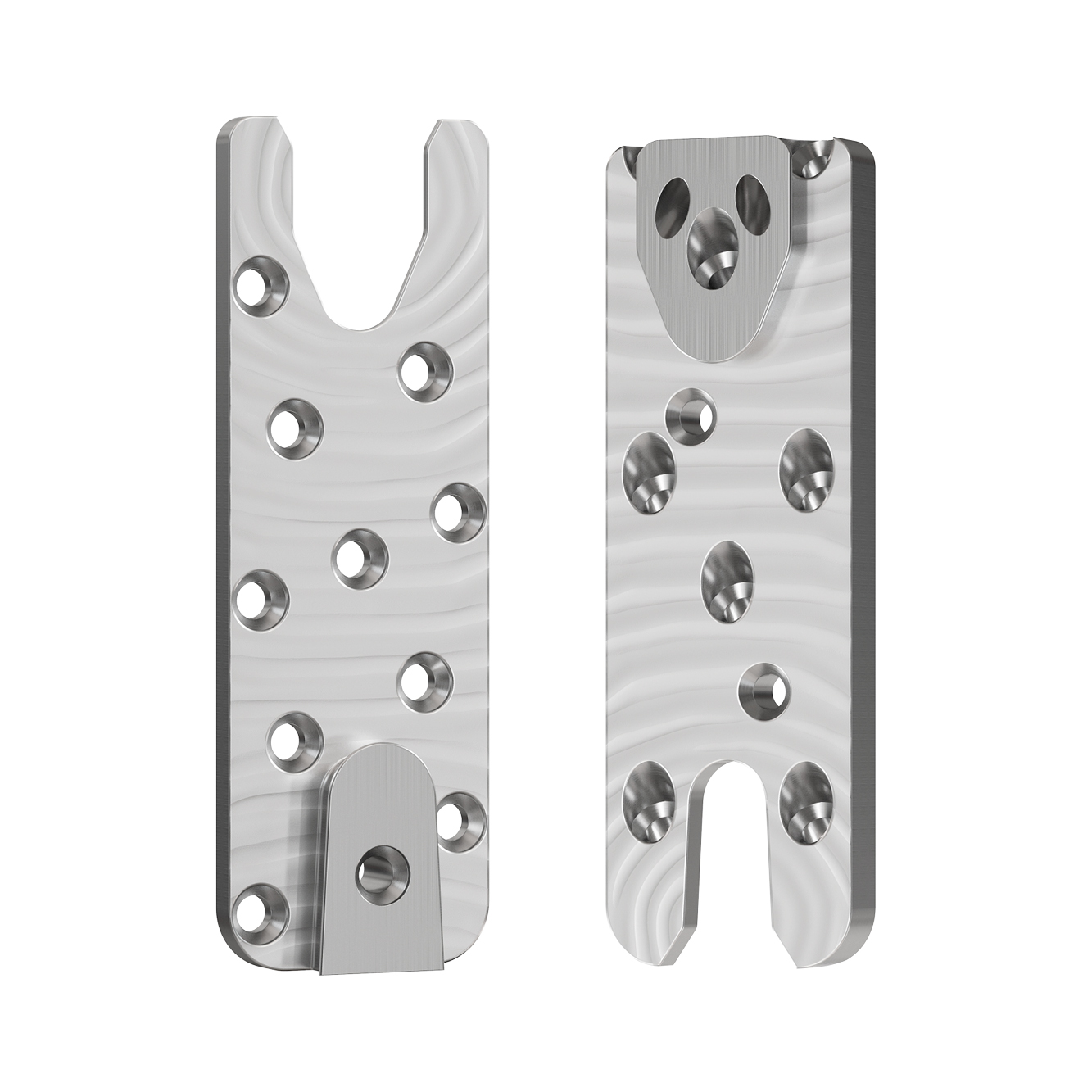

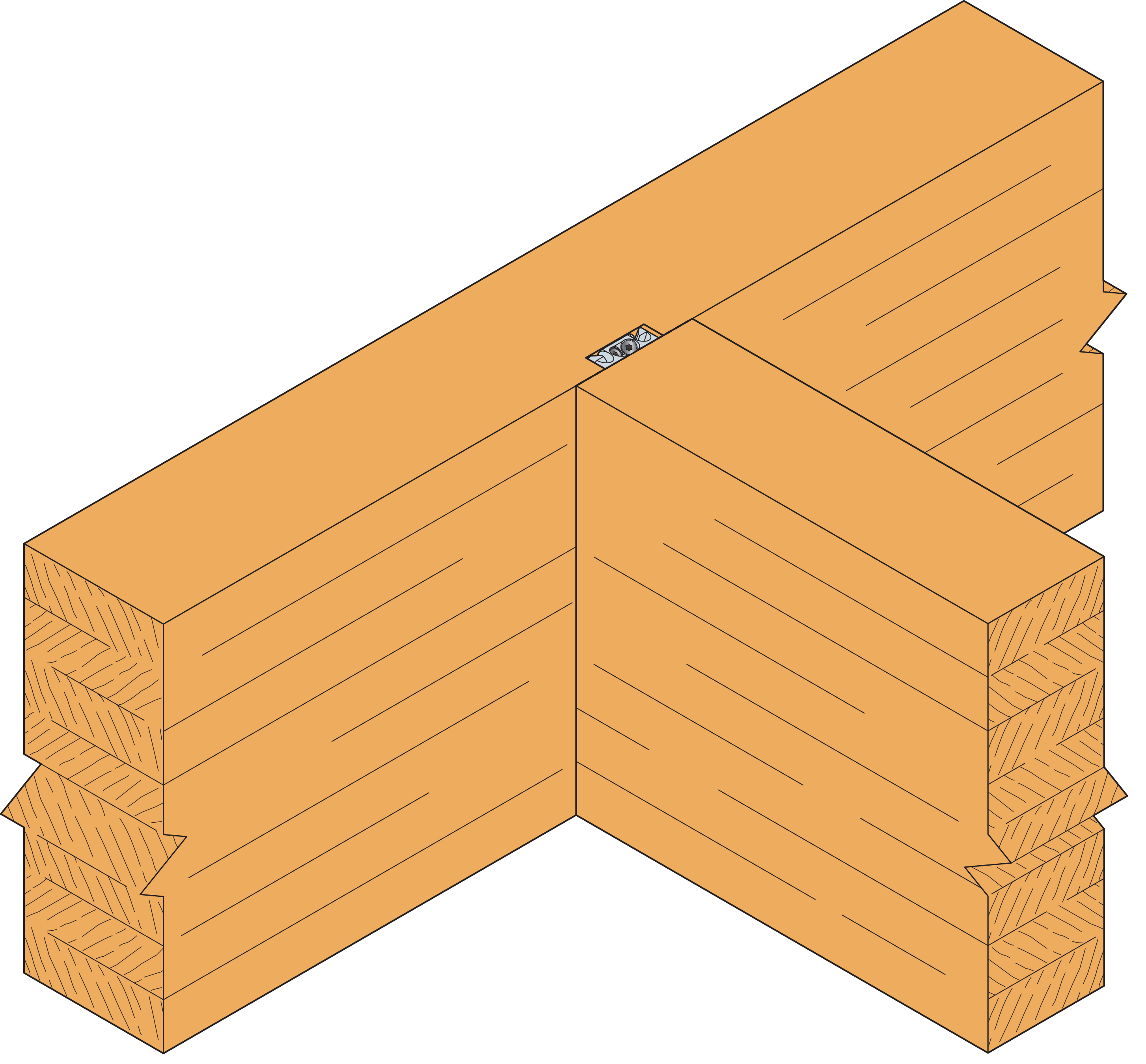

Velegnet til massivtre og limtrebjelker. EGCM er et to-delt system som sikrer en sterk og skjult forbindelse mellom treelementer. Benyttes på en hovedbjelke eller søyle hvor den ene monteres, og den andre festes i endetreet på sekundær bjelken. EGCM kan oppta mellomstore laster.

Egnede skruer: CSFT 6,0 mm

Teknisk dataark

CE-merket

Avtalegrunnlag

Aluminium

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min

Produktinformasjon

Bilder

Egenskaper

Materiale

Platedel til hovedbjelke: 16 mm aluminium
Platedel til sekundærbjelke: 16 mm aluminium

Funksjoner

Kan forhåndsmonteres utenfor byggeplassen for rask montering
Lettvektsaluminium for enkel håndtering

Applikasjoner

Velegnet til

Massivt tre
Limtre

Til bruk ved

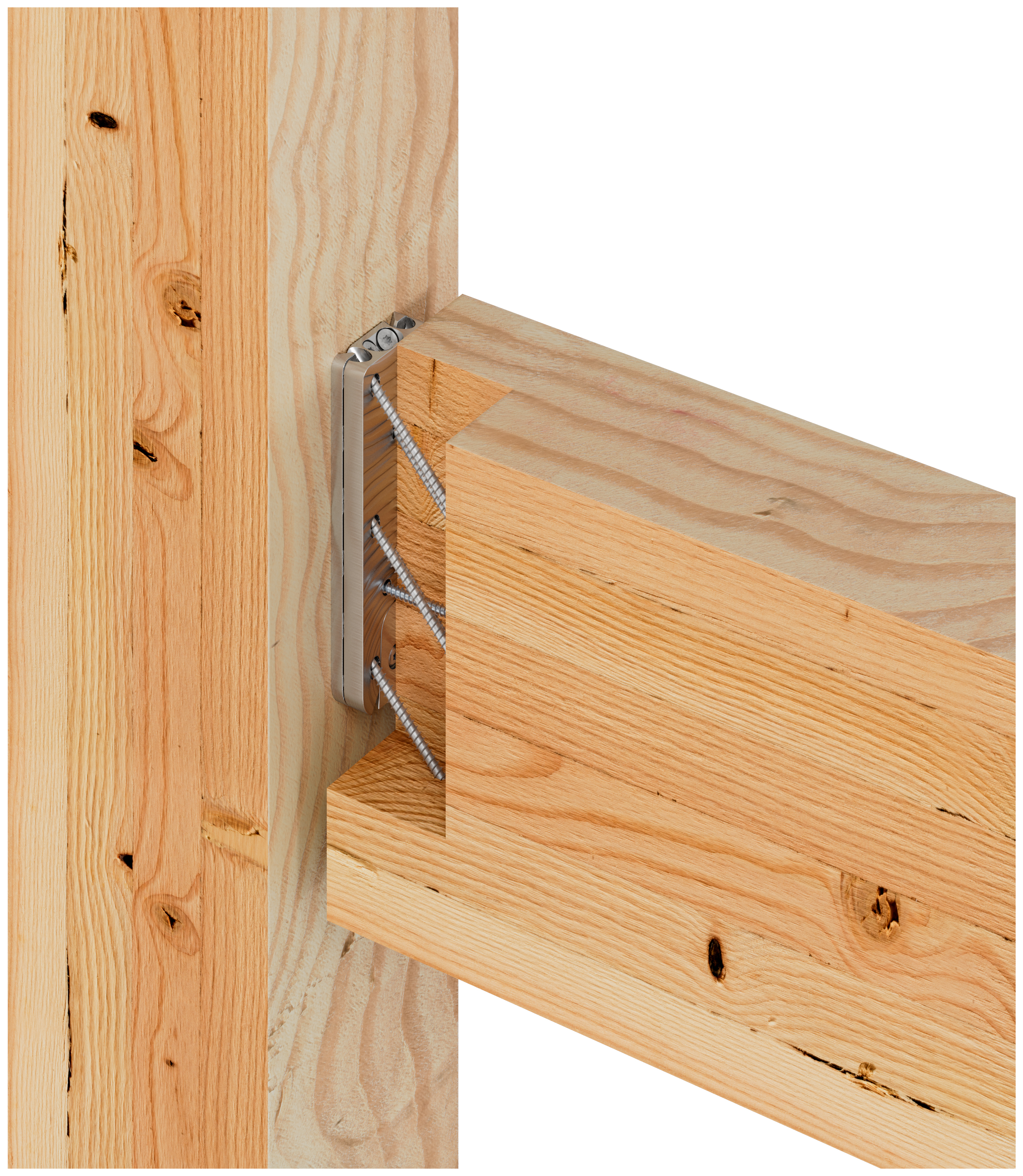

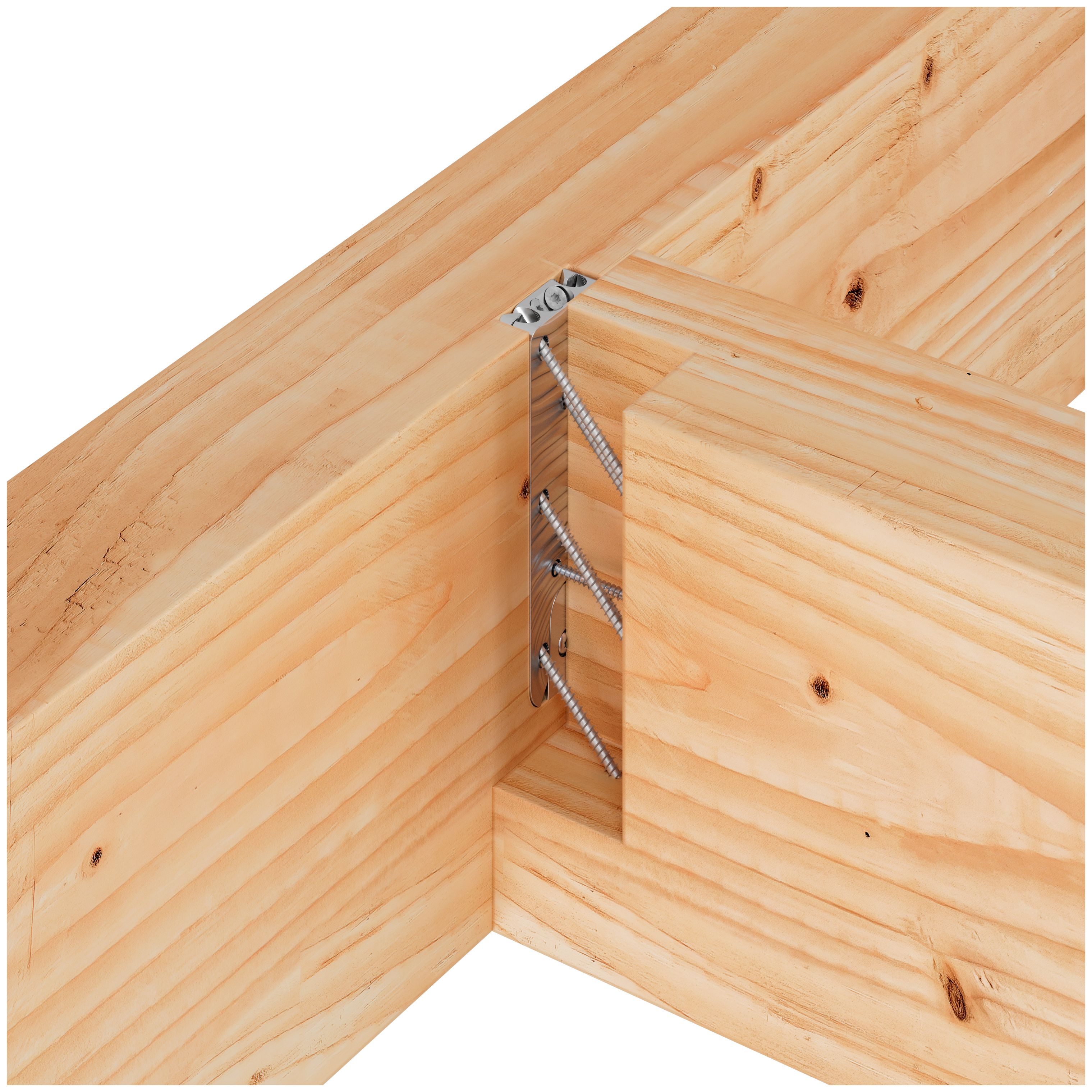

Tre-til-tre-forbindelse som en del av en lett konstruksjon

Montering

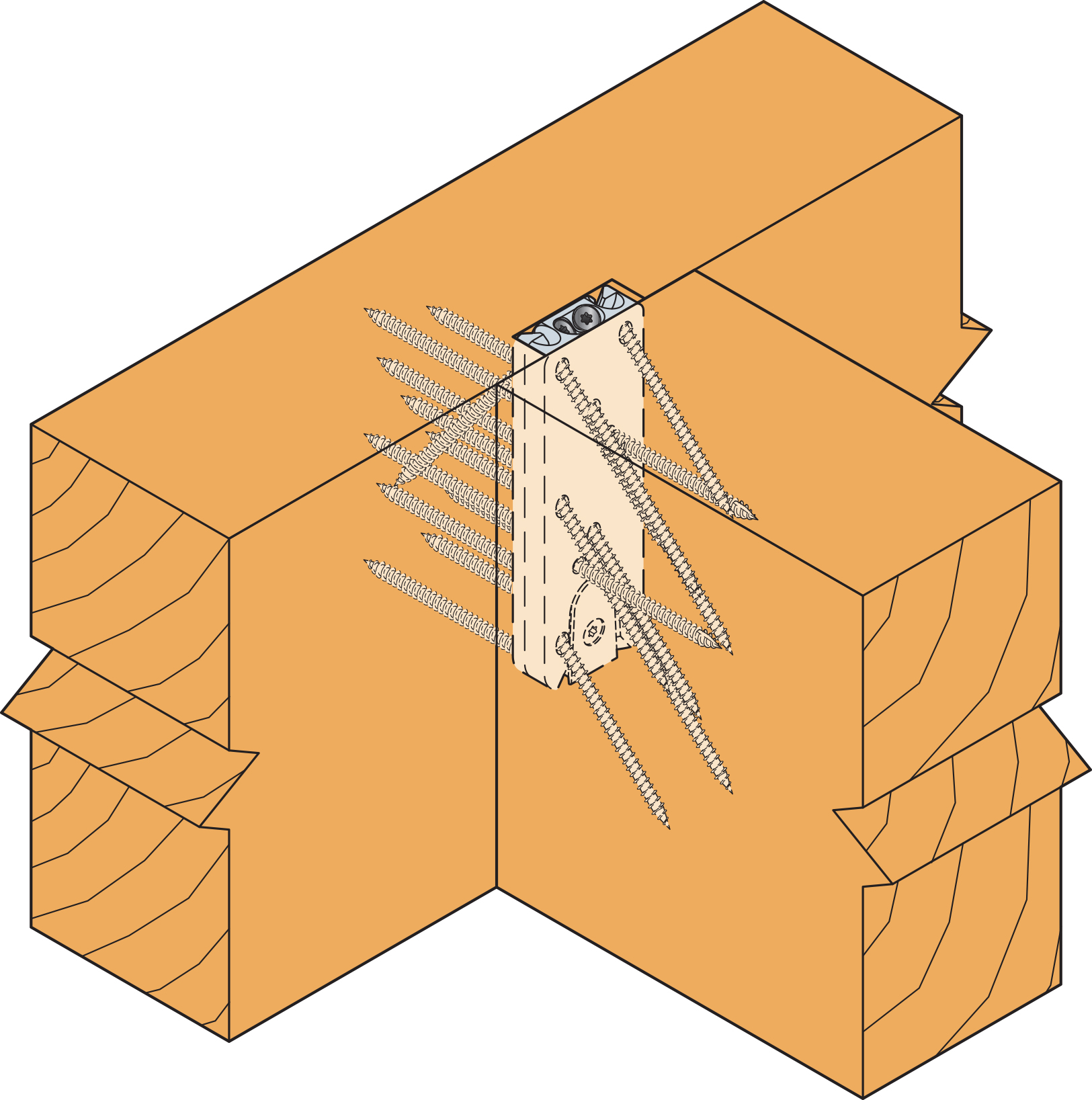

Montering av EGCM-beslag gjøres enkelt ved bruk av en mal.

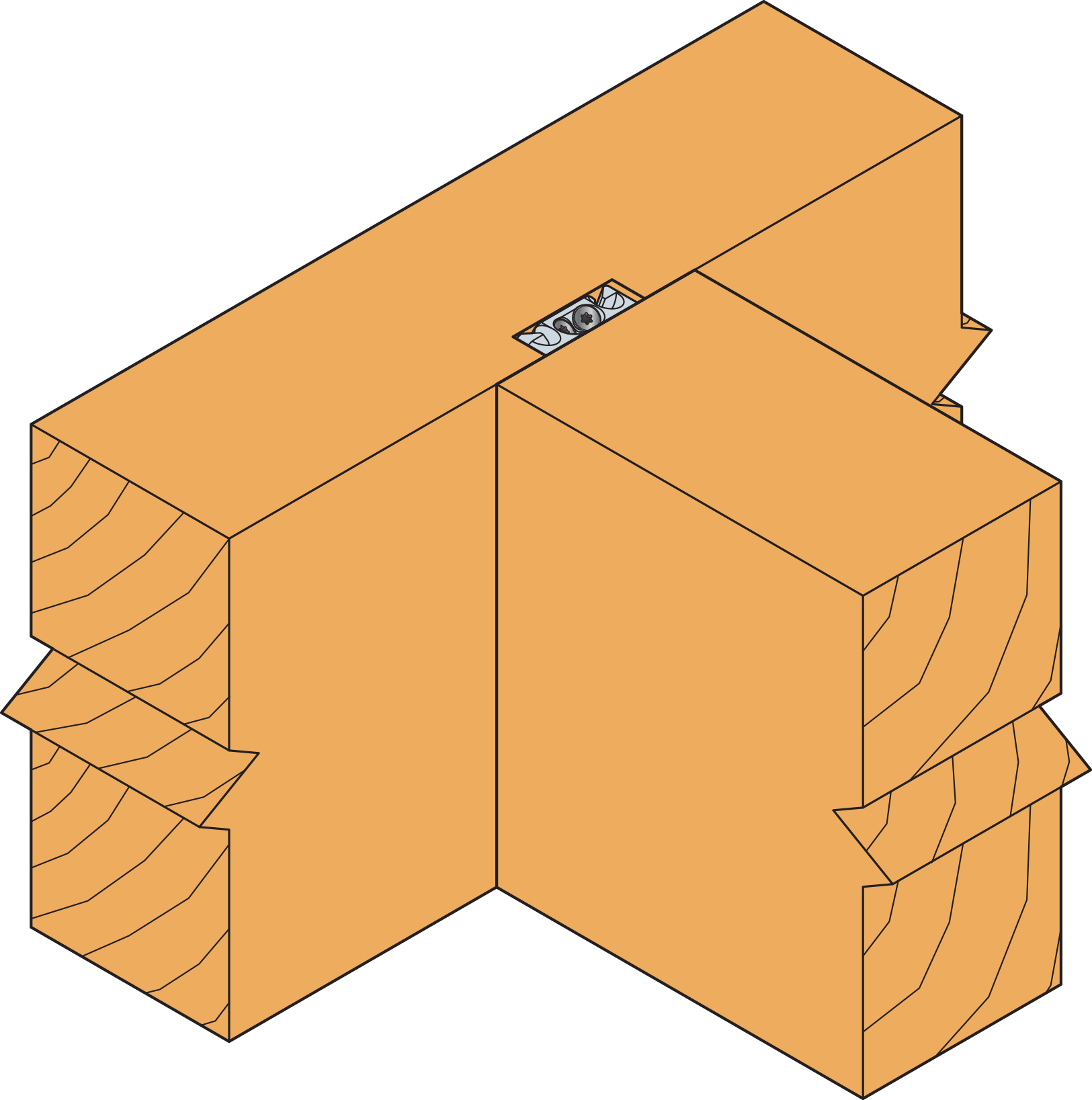

Sporet kan freses ved hjelp av en Ø16 mm fres med Ø30 mm føringsring.
FORSIKTIG: EGCM bør ikke brukes i en forbindelse med helling.

Tekniske data

Produkt dimensjoner

Dimensjoner

Referanse	Mål
	Mål, HB[mm]	Dimensjoner[mm]			Bjelkestørrelse[mm]				Hull, HB[mm]	Hull, SB[mm]	Other
	Søjle bredd	A[mm]	B[mm]	t[mm]	Bredd	Høyde[mm]			Round	Round	Vekt[kg]
	Minimum[mm]	A[mm]	B[mm]	t[mm]	Minimum[mm]	Min. β=0[mm]	Max[mm]	-15°<β<90°[mm]	Ø6.5	Ø6.5	Vekt[kg]
EGCM90	125	90	50	16	75	*	*	*	6	7	0.17
EGCM150	125	150	50	16	75	*	*	*	11	12	0.28
EGCM210	125	210	50	16	75	*	*	*	18	15	0.4
EGCM270	125	270	50	16	75	*	*	*	21	18	0.52

*Avhenger av CSFT-skruens lengde

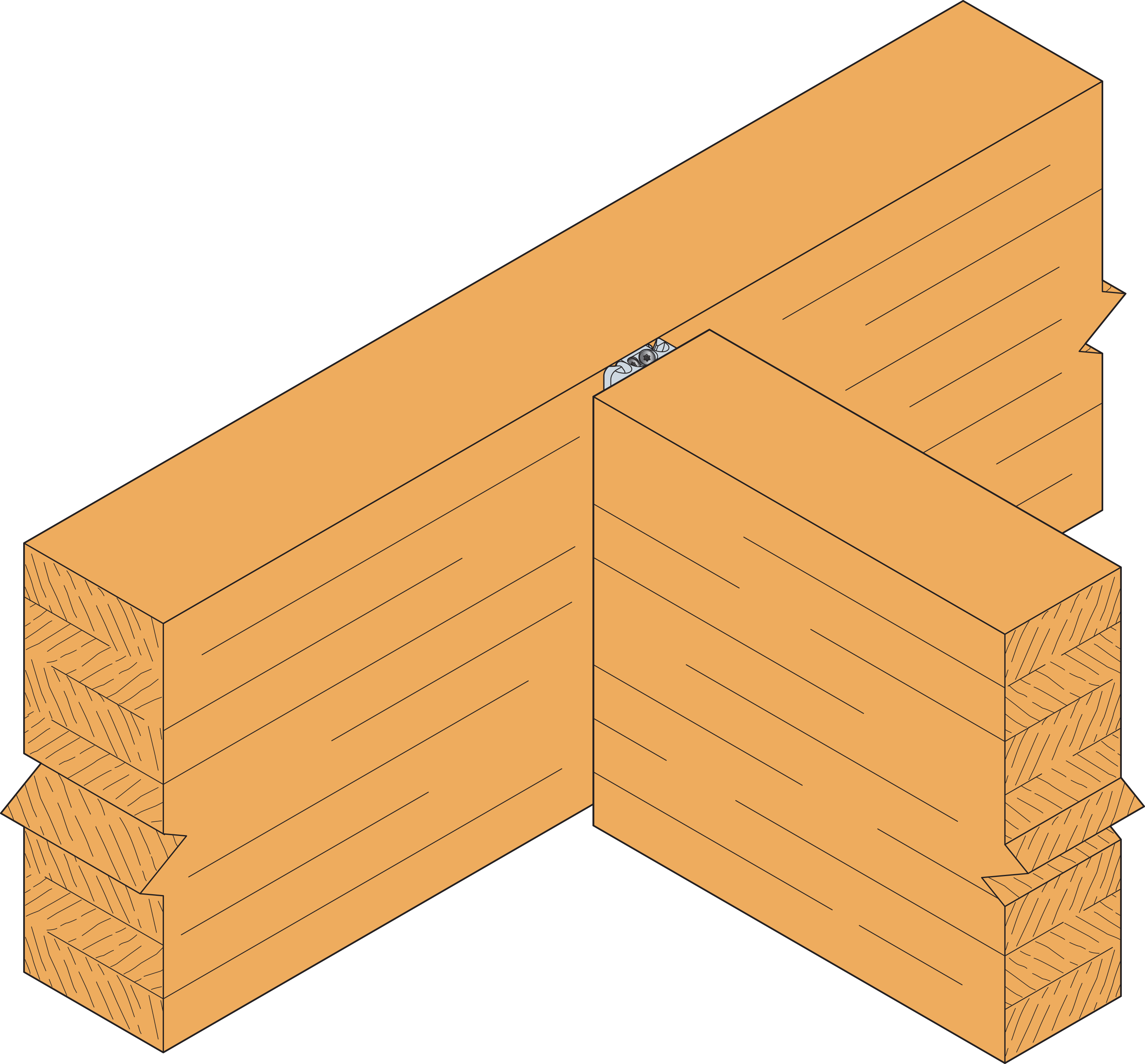

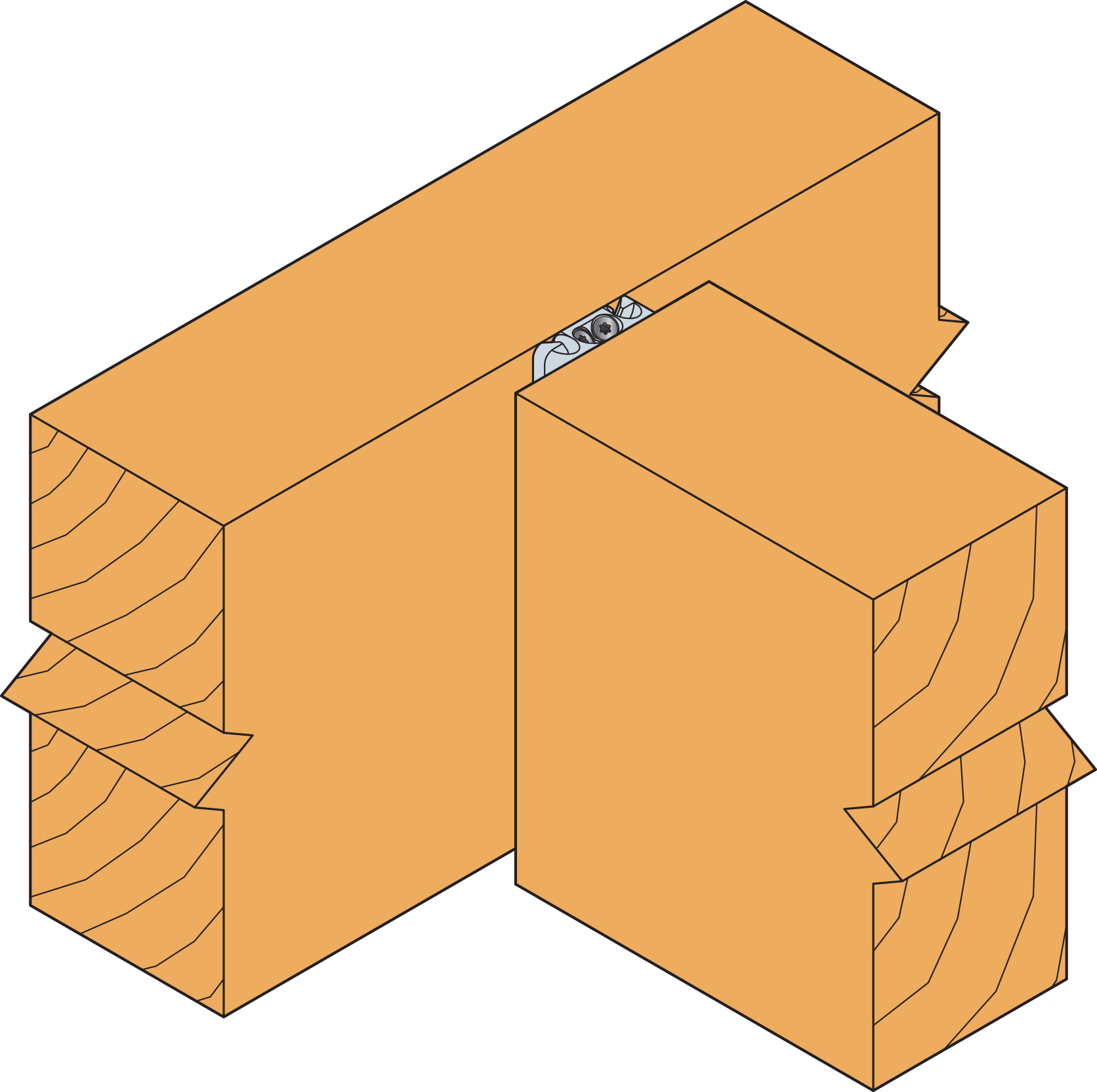

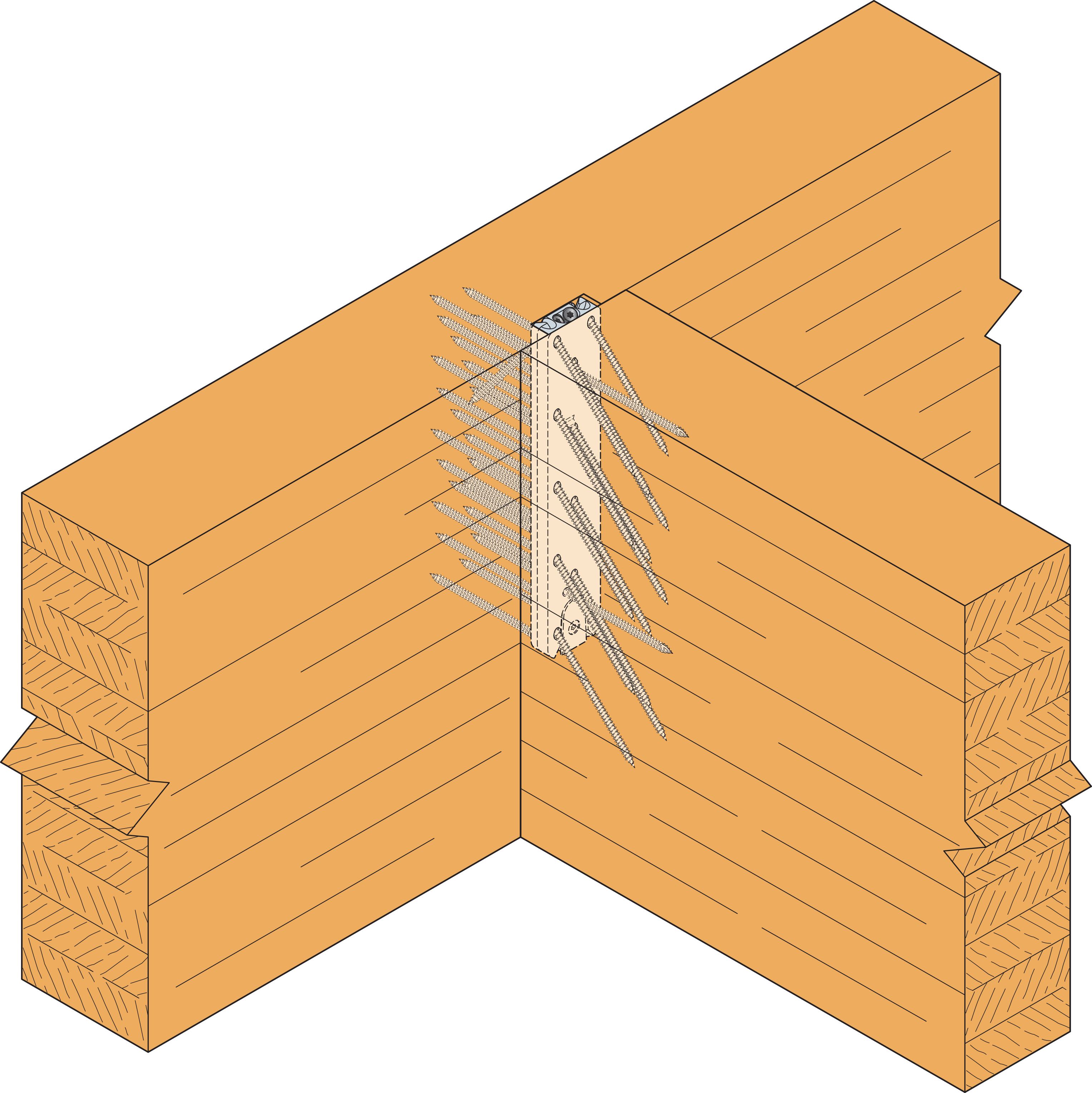

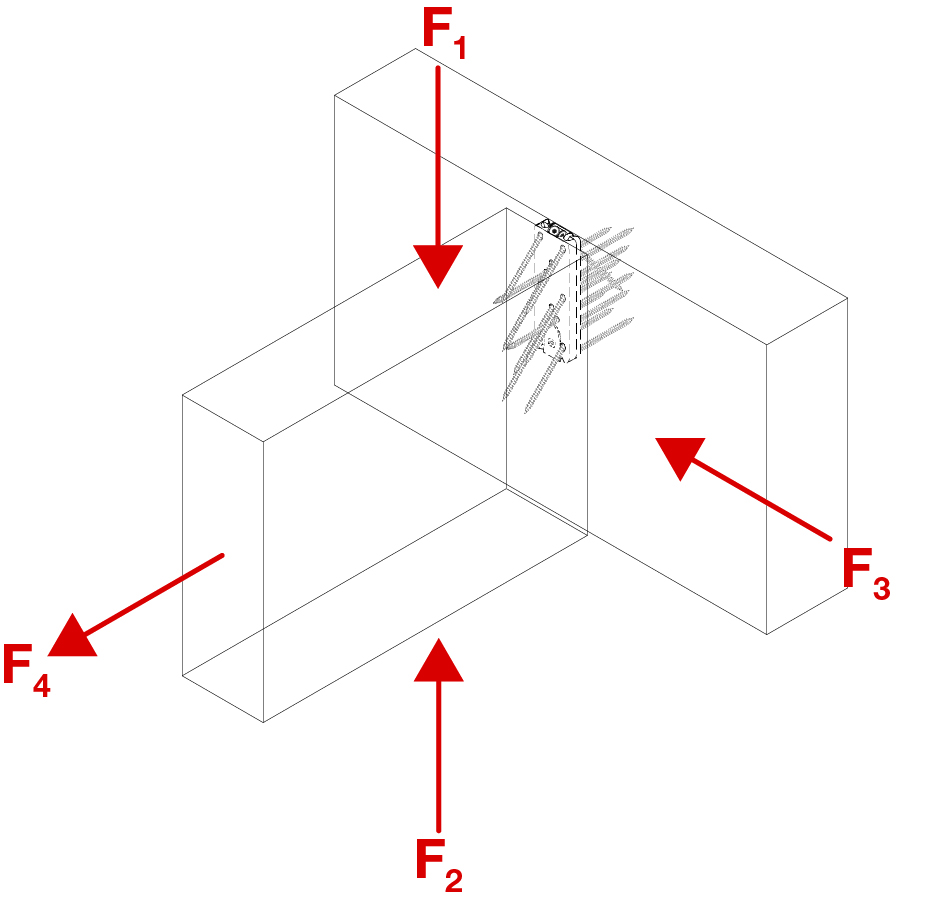

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke

Referanse	Hanger capacity
	Karakteristisk bæreevne - Bjelke-bjelkesamling
	Utspikring		Karakteristisk bæreevne[kN]
	HB	SB	CSFT6.0x110								CSFT6.0x85
	Antall	Antall	R₂,ₖ	R₁,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R4,k - DE	Bjelkehøyde[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	Bjelkebredde[mm]
	Antall	Antall	R₂,ₖ	R₁,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R4,k - DE	min.	max.	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	min.	max.
EGCM90	6.0	5 (7)	8.7	18.3	14	9.6	*	9.6	150	210	14.2	6.5	12.7	8.6	*	8.6	135	180
EGCM150	11.0	10 (12)	8.7	35.6	25.9	18.7	*	18.2 / kmod	210	350	27.8	6.5	23.7	16.7	*	16.7	195	270
EGCM210	16.0	13 (15)	8.7	46	31.4	24.9	*	18.2 / kmod	270	390	35.6	6.5	28.6	22.3	*	18.2 / kmod	255	360
EGCM270	21.0	16 (18)	8.7	56.2	36.4	31	*	18.2 / kmod	330	480	43.2	6.5	33	27.7	*	18.2 / kmod	315	450

Antallene i parentes er antallet festemidler i den understøttede bjelken pluss skruene som forhindrer oppløft.

Toppskruene som går fra bjelkeparet til bærebjelken må monteres for å hindre oppløft.

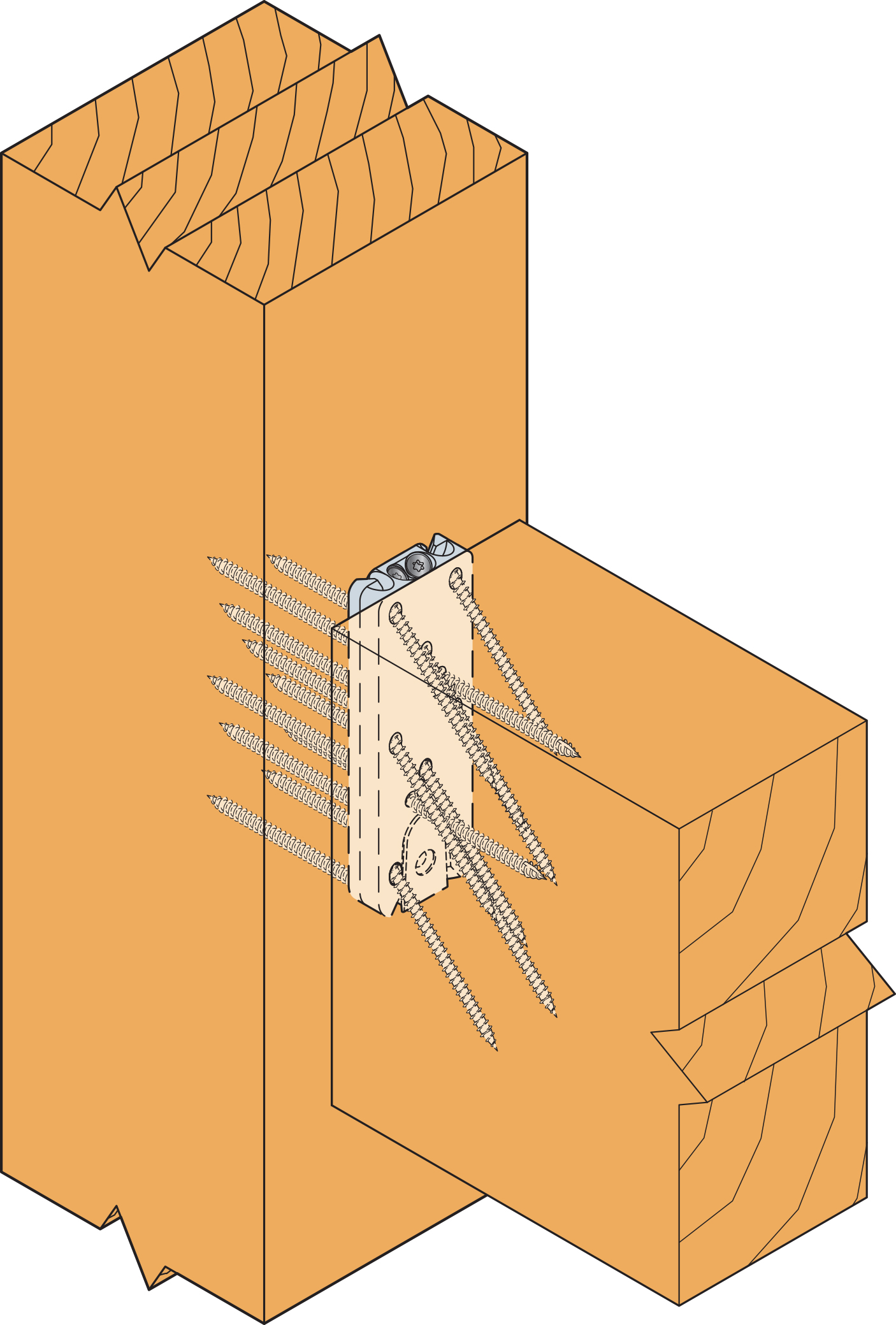

Produktspesifikke kapasiteter – Bjelke‑til‑søyle i tre

Referanse	Hanger capacity
	Karakteristisk bæreevne - Bjelke-søylesamling
	Utspikring		Karakteristiske bæreevner – C24-trevirke [kN][kN]
	HB	SB	CSFT6.0x85						CSFT6.0x110
	Antall	Antall	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Bjelkehøyde[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Bjelkebredde[mm]
	Antall	Antall	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min.	max.	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min.	max.
EGCM90	6.0	5 (7)	14.2	6.5	12.7	8.6	135	180	18.3	8.7	14	9.6	150	210
EGCM150	11.0	10 (12)	27.8	6.5	23.7	16.7	195	270	31.6	8.7	25.9	18.7	210	350
EGCM210	16.0	13 (15)	35.6	6.5	28.6	22.3	255	360	41.1	8.7	31.4	24.9	270	390
EGCM270	21.0	16 (18)	43.2	6.5	33	27.7	315	450	56.2	8.7	36.4	31	330	480

Antallene i parentes er antallet festemidler i den understøttede bjelken pluss skruene som forhindrer oppløft.

Toppskruene som går fra bjelkeparet til bærebjelken må monteres for å hindre oppløft.

Produktkarakteristiske kapasiteter – Trebjelke til veggplate

Referanse	Hanger capacity
	Produktkarakteristiske egenskaper – Trebjelke til veggplate
	Festemidler				Karakteristiske bæreevner – C24-trevirke [kN][kN]
	Primærbjelke[mm]		Bjelke		CSFT6.0x110						CSFT6.0x85
	Type	Ant.	Ant.	Type	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Bjelkehøyde[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	Bjelkebredde[mm]
	Type	Ant.	Ant.	Type	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	max.	min.	R₁,ₖ	R₂,ₖ	R₃,ₖ	R₄,ₖ	min.	max.
EGCM90	TTUFS5,0x50	6.0	CSFT	5 (7)	15.2	8.7	4	9.6	150	210	14.2	6.5	4	8.6	135	180
EGCM150	TTUFS5,0x50	11.0	CSFT	10 (12)	27.9	8.7	7.3	18.7	210	350	27.8	6.5	7.3	16.7	195	270
EGCM210	TTUFS5,0x50	16.0	CSFT	13 (15)	40.6	8.7	10.6	24.9	270	390	35.6	6.5	10.6	22.3	255	360
EGCM270	TTUFS5,0x50	21.0	CSFT	16 (18)	53.3	8.7	13.9	31	330	480	43.2	6.5	13.9	27.7	315	450

Antallene i parentes er antallet festemidler i den understøttede bjelken pluss skruene som forhindrer oppløft.

Toppskruene som går fra bjelkeparet til bærebjelken må monteres for å hindre oppløft.

Produktkarakteristiske kapasiteter – Bjelke‑til‑bjelke / bjelke‑til‑søyle i tre

Referanse	Hanger capacity
	Karakteristisk bæreevne - Bjelke-bjelkesamling													Karakteristisk bæreevne - Bjelke-søylesamling
	Utspikring		Karakteristisk bæreevne[kN]											Karakteristiske bæreevner – C24-trevirke [kN][kN]
	HB	SB	CSFT6.0x110					CSFT6.0x85						CSFT6.0x110
	Antall	Antall	R₂,ₖ	R₃,ₖ - DE	R4,k - DE	Bjelkehøyde[mm]		R₁,ₖ	R₂,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	Bjelkebredde[mm]		R₁,ₖ
	Antall	Antall	R₂,ₖ	R₃,ₖ - DE	R4,k - DE	min.	max.	R₁,ₖ	R₂,ₖ	R₃,ₖ - DE	R₄,ₖ - DE	min.	max.	R₁,ₖ
EGCM90	6.0	5 (7)	8.7	*	9.6	150	210	14.2	6.5	*	8.6	135	180	18.3
EGCM150	11.0	10 (12)	8.7	*	18.2 / kmod	210	350	27.8	6.5	*	16.7	195	270	31.6
EGCM210	16.0	13 (15)	8.7	*	18.2 / kmod	270	390	35.6	6.5	*	18.2 / kmod	255	360	41.1
EGCM270	21.0	16 (18)	8.7	*	18.2 / kmod	330	480	43.2	6.5	*	18.2 / kmod	315	450	56.2
