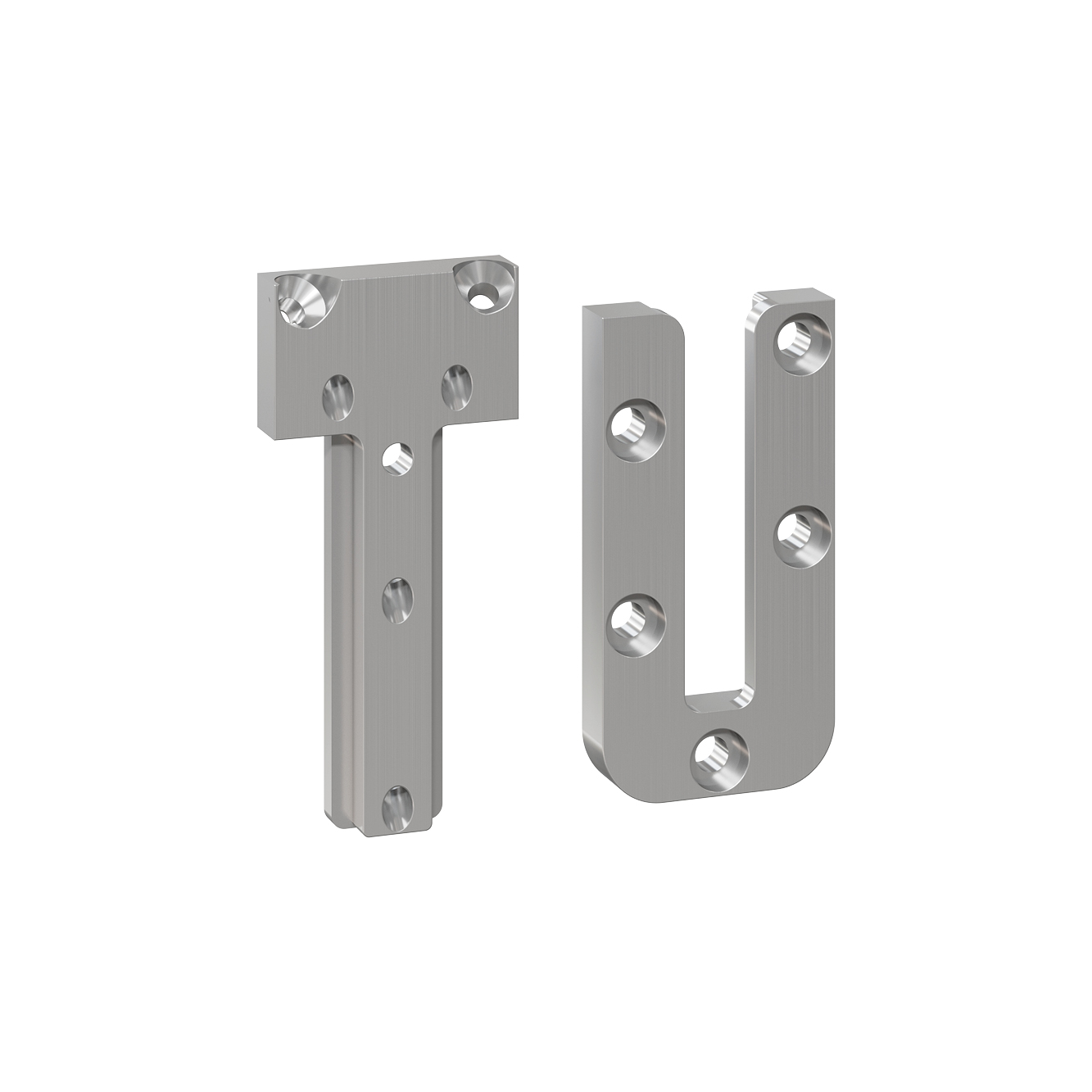

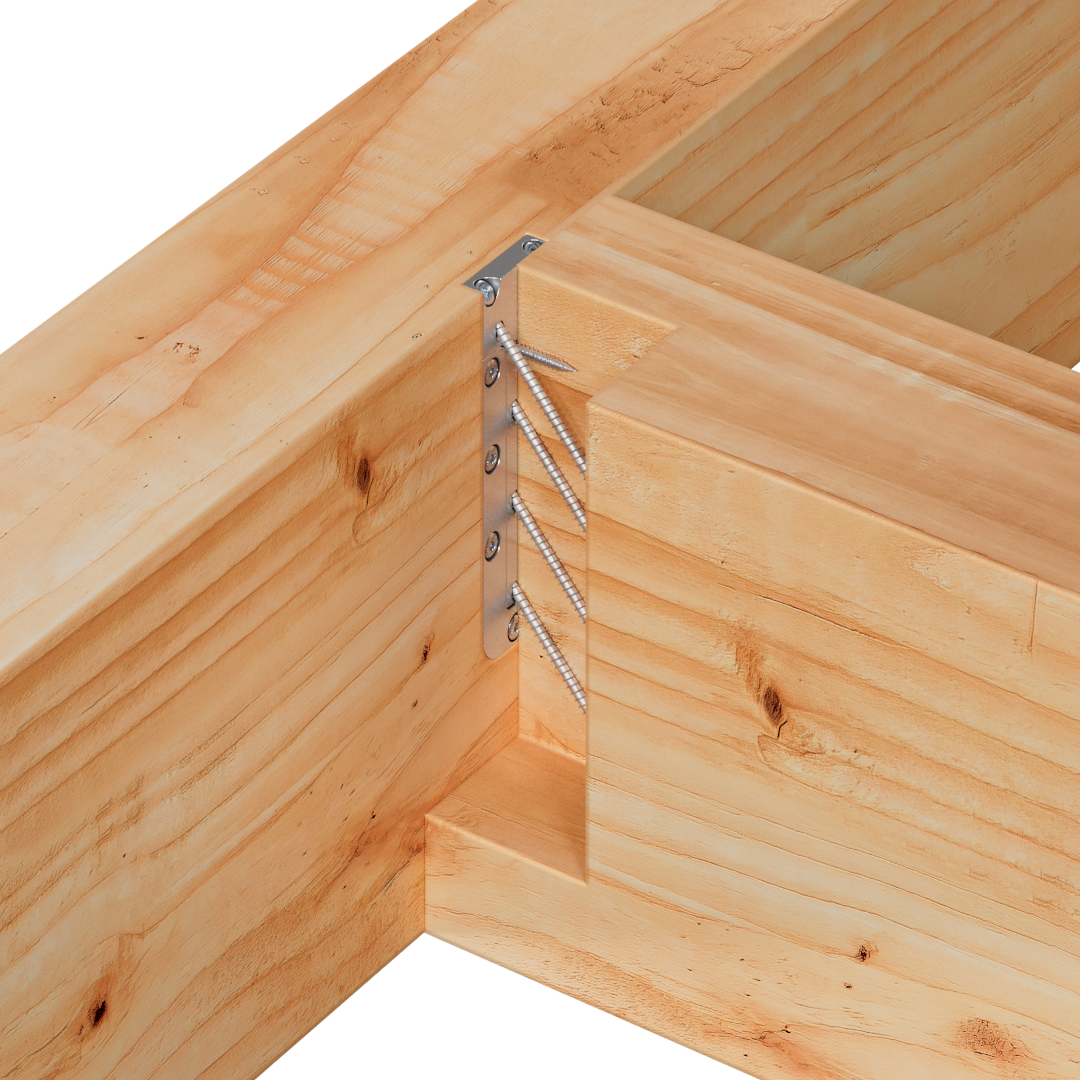

Endetrebeslag til mindre tverrsnitt
EGCL er et svalehale formet endetrebeslag som er designet for mindre tverrsnitt. Det er optimalisert for ta belastninger i alle retninger. Utformingen gjør monteringen enkel både på byggeplassen og på verkstedet.
Egnede skruer: TTUFS4,0x60 mm





Produktinformasjon
Egenskaper
Materiale

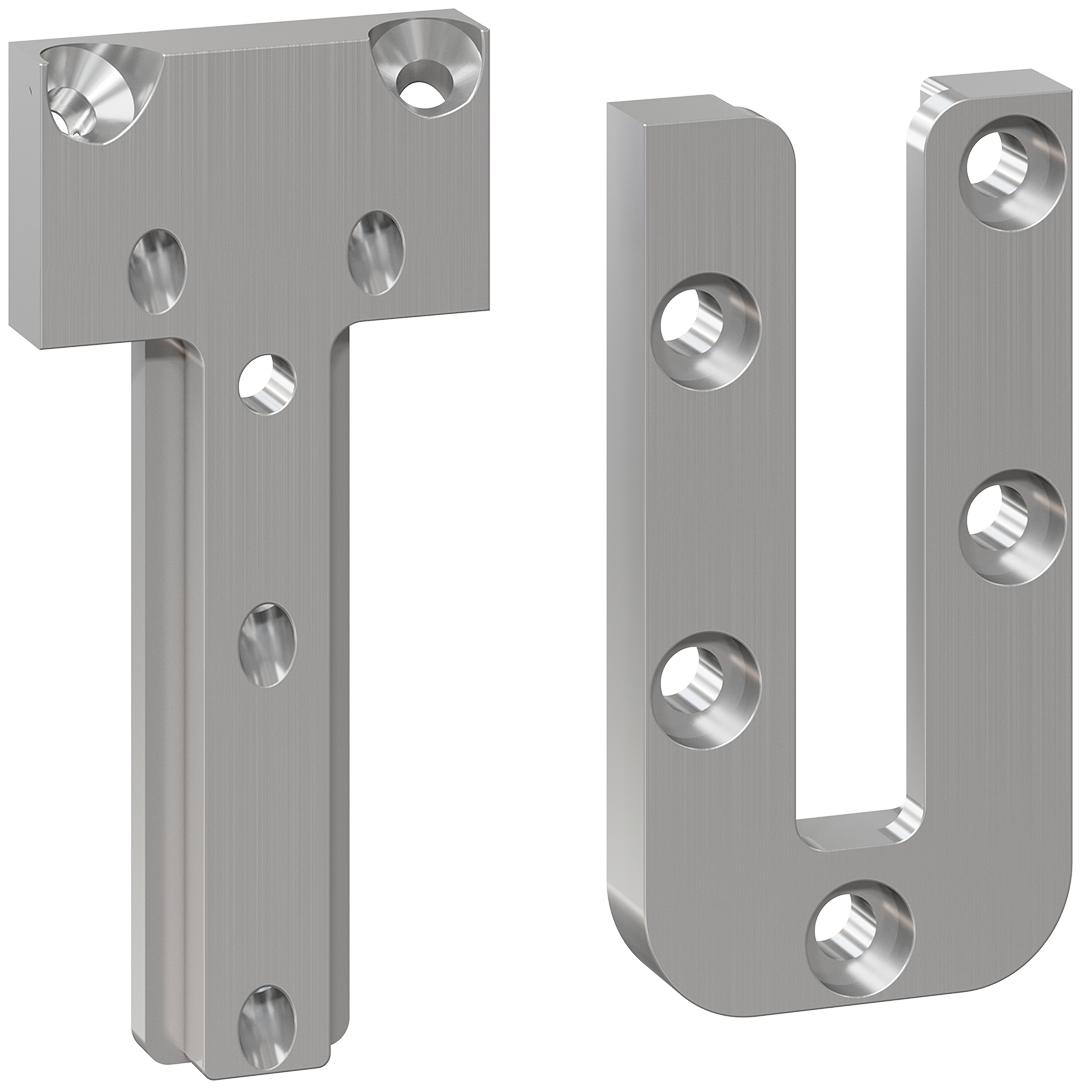

- Platedel til hovedbjelke: 8 mm aluminium
- Platedel til sekundærbjelke: 8 mm aluminium
Fordeler
- Kan forhåndsmonteres for rask montering
- Gir en diskret forbindelse der estetikk er viktig
- Lett aluminium for enkel håndtering
Applikasjoner
Velegnet til
- Massivt tre
- Limtre

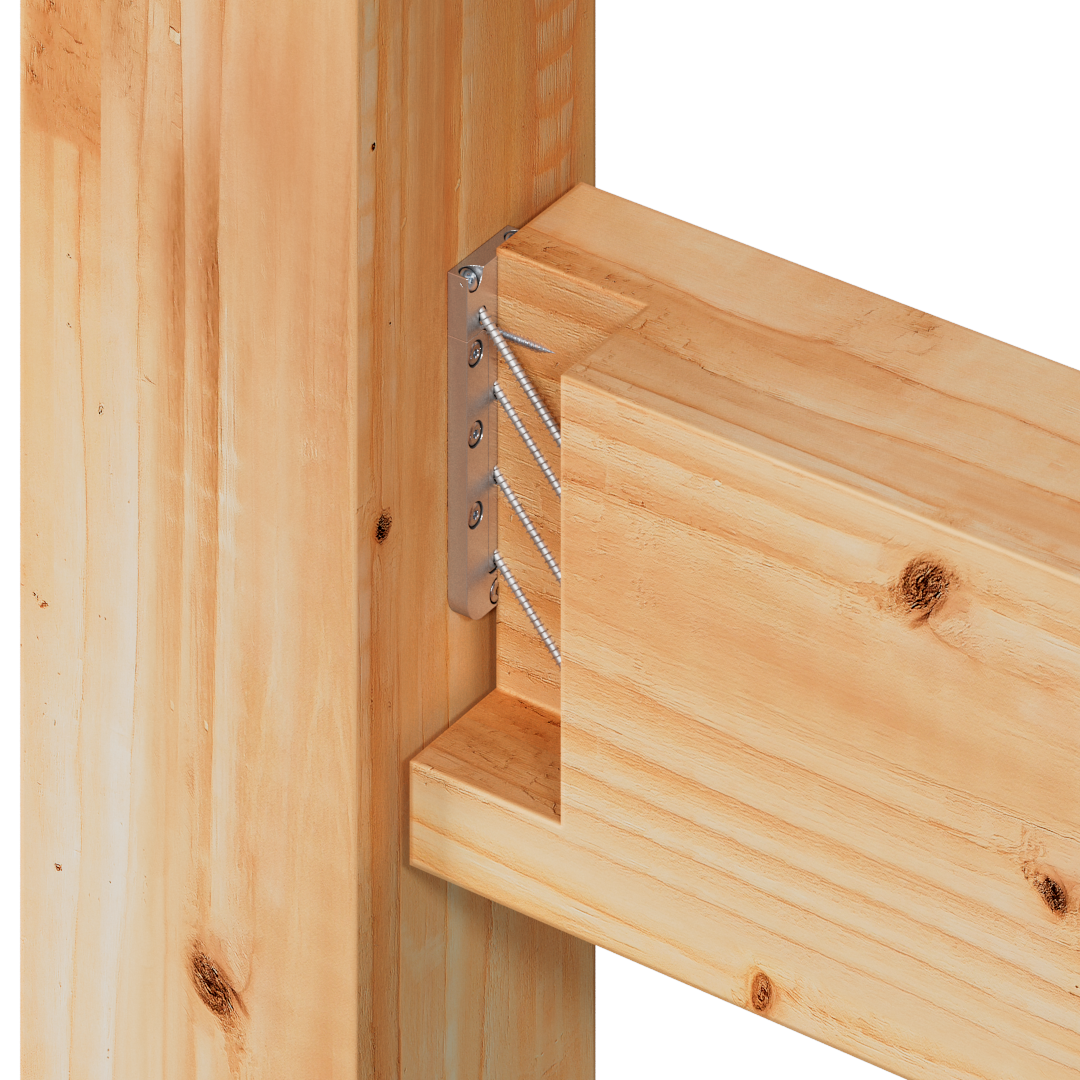

Til bruk ved
- Kun tre-til-tre-forbindelser

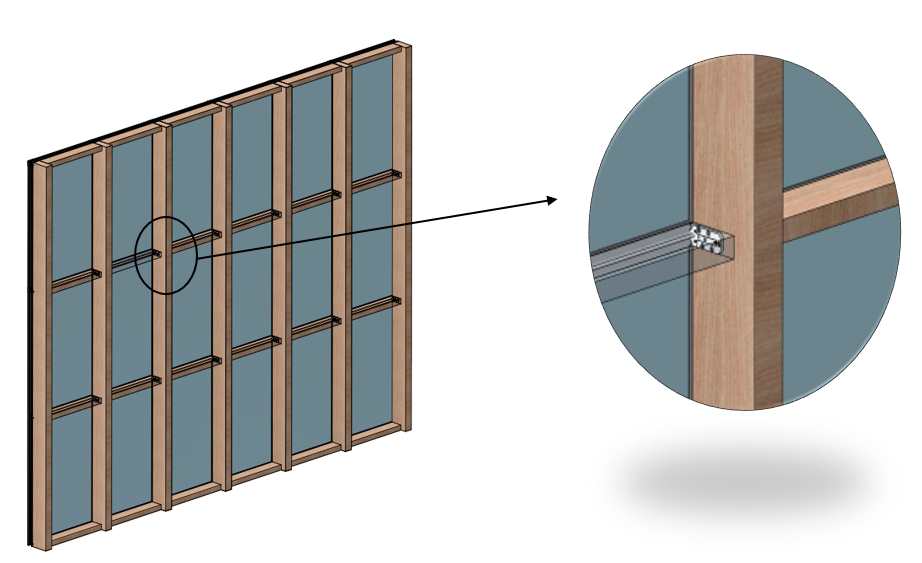

- Fasader

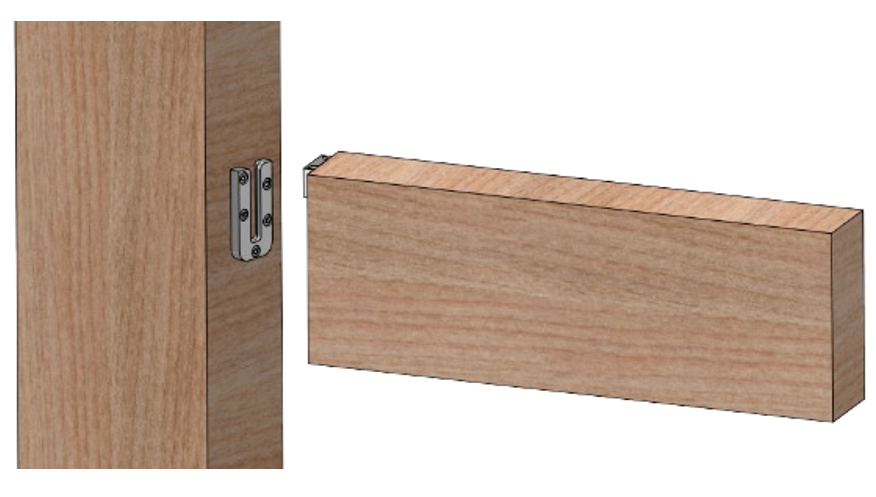

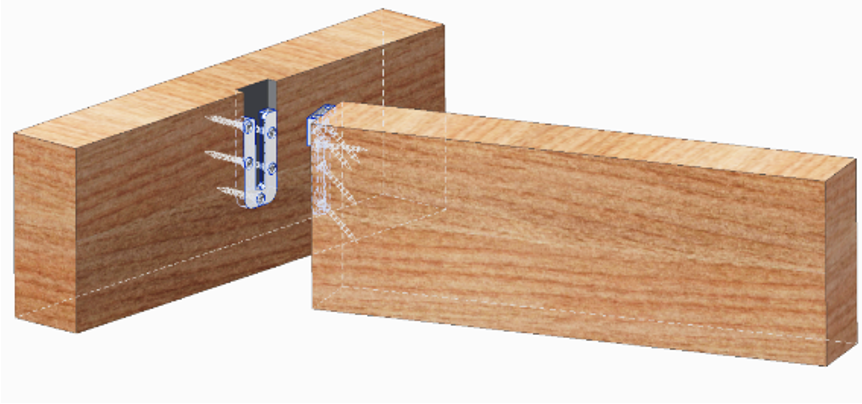

Montering
Montering av EGCL-beslag gjøres enkelt ved bruk av en mal
Sporet kan freses ved hjelp av en Ø16 mm fres med Ø30 mm føringsring
Tekniske data
Dimensjoner
| Referanse | beslag dimensjoner | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| produktdimensjoner[mm] | hull | annet | ||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t₁ = t₂[mm] | U-part Ø5 | T-part Ø4 | vekt[kg] | ||
| 90° | 45° | 90° | ||||||||

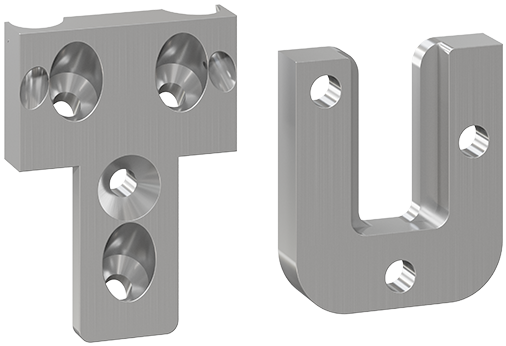

| EGCL60 | 61 | 35 | 48 | 21 | 40 | 8 | 3 | 3 + 2 | 1 | 0.039 |
| EGCL90 | 89 | 35 | 76 | 21 | 68 | 8 | 5 | 4 + 2 | 1 | 0.058 |
| EGCL120 | 117 | 35 | 104 | 21 | 96 | 8 | 7 | 5 + 2 | 1 | 0.076 |
Med unntak av de to valgfrie oppløftskruene skal alle skruehull fylles med skruer
For å forhindre rotasjon og for å ta opp oppløft, sidekrefter og aksiale laster, settes to valgfrie helgjengede skruer inn fra bjelken gjennom beslaget og inn i toppsvillen.
Karakteristiske kapasiteter – Trebjelke til trebjelke
| Referanse | Hanger kapasitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Characteristic capacities - tre Beam to tre beam | ||||||||||
| Characteristic capacities - tre C24[kN] | Fastener antall | min. dimensjoner - bjelke[mm] | ||||||||
| R₂,ₖ | R3,k | R₄.ₖ | R₁,ₖ | bjelke | Header / post | B | H | |||
| bjelke bredde | TTUFS 4,0x60 (No.77616) | TTUFS 4,0x60 (No.77616) - optional | CSA 5,0x40 | |||||||
| ≥40mm | ≥60mm | |||||||||
| EGCL60 | 3.1 | 1.5 | 2.3 | 5.3 | 6.7 | 4 | 2 | 3 | 40 | 100 |
| EGCL90 | 3.6 | 1.8 | 3.1 | 5.9 | 8.9 | 5 | 2 | 5 | 40 | 120 |
| EGCL120 | 4.2 | 2.2 | 3.9 | 7.5 | 11.1 | 6 | 2 | 7 | 40 | 150 |
De angitte verdiene gjelder for minimumsdimensjonene til bjelken.
For større tverrsnitt og andre skruer, følg spesifikasjonene i den respektive ETA‑godkjenningen
Hvis kraften kun virker i F1‑retningen, kan de to valgfrie skruene ovenfra utelates.

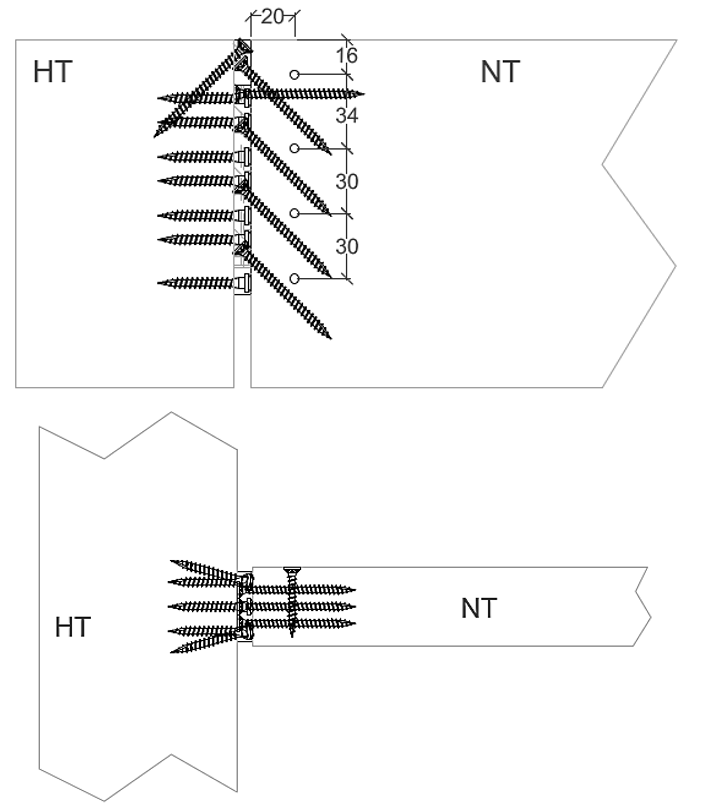

Karakteristiske kapasiteter – R_3,k – inkl. forsterkningsskruer
| Referanse | Hanger kapasitet | ||||||
|---|---|---|---|---|---|---|---|
| Reinforcing skruer in the bjelke Full gjenge skrue 4,0x l * | Characteristic capacities - R3,k - depending of min. dimensjoner of bjelke | ||||||
| høy[mm] | bredde | ||||||
| 40[mm] | 50[mm] | 60[mm] | 70[mm] | 80[mm] | |||
| EGCL60 | 3 | 100 | 2.6 | 3.3 | 3.9 | 4.6 | 5.2 |
| EGCL90 | 3 | 120 | 3.1 | 3.9 | 4.7 | 5.2 | 6.2 |
| EGCL120 | 4 | 150 | 3.9 | 4.9 | 5.9 | 6.8 | 7.8 |
Forsterkningsskruene er helgjengede senk skruer og må velges i henhold til bjelkens bredde.
40–60 mm (bjelkebredde) = skruelengde maks. 5 mm og lg maks. 10 mm kortere enn bjelkebredden.
70–80 mm (bjelkebredde) = skruelengde maks. 10 mm og lg maks. 20 mm kortere enn bjelkebredden
Sertifiseringer
Ytelseserklæring (DoP)
Europeisk teknisk vurdering (ETA)
