AA60280

Vinkelbeslag

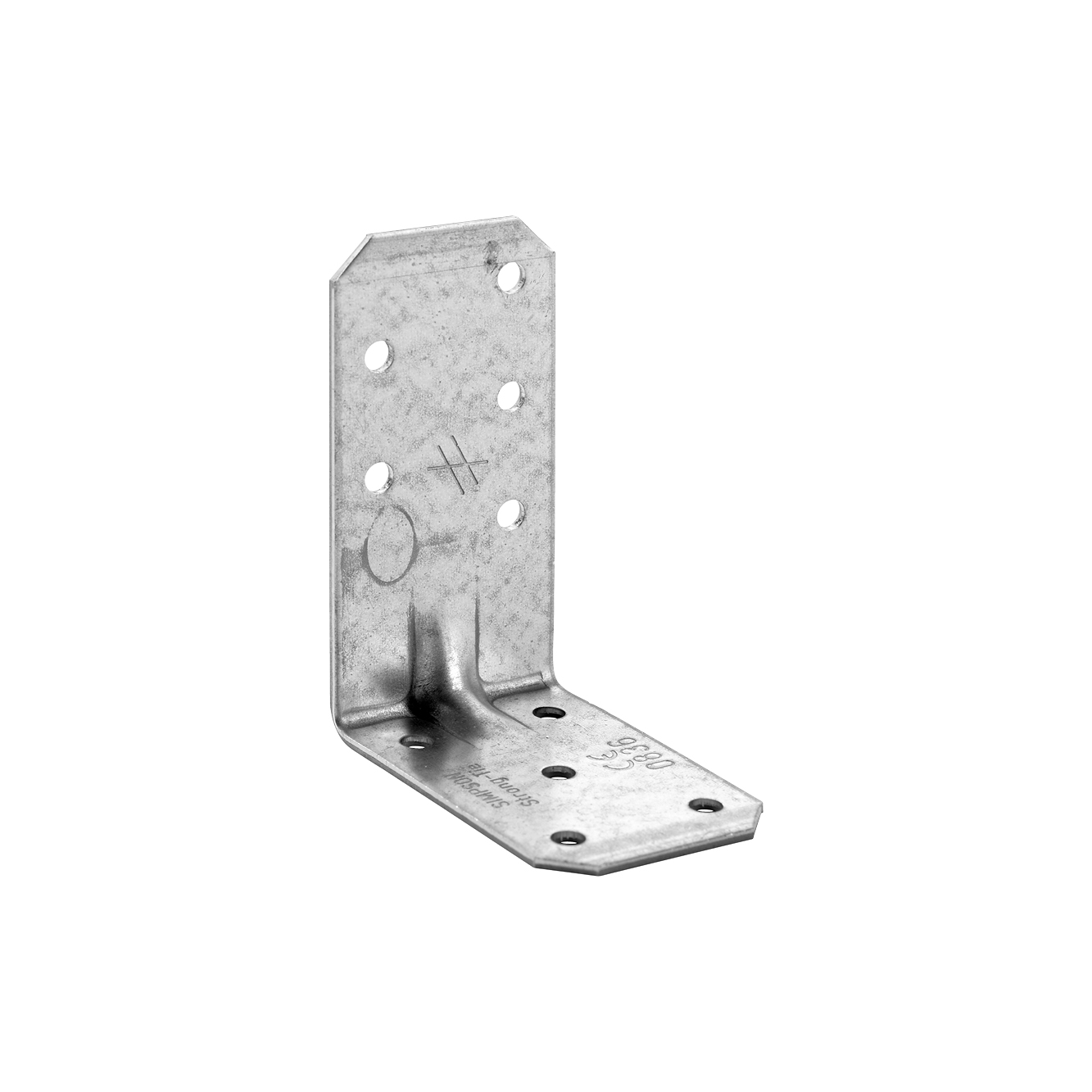

Dette beslaget er utstyrt med en mindre ribbeforsterkning, og brukes til skjøting av kryssende bjelker i mindre trekonstruksjoner.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca 20 μm

Fordeler

  • Vinkelbeslag til mindre konstruksjoner

Applikasjoner

Skjøter

  • Tre-tre skjøt

Bruksområder

  • A60280 vinkelbeslag brukes til tre-tre skjøter i mindre trekonstruksjoner

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Flik B
A B C t Ø5 [mm] Ø5 [mm]
AA6028043118914836240255

Lastbæreevnetabell (karakteristiske verdier)

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k
Antall Antall CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AA60280552.94.54.16.2min (1,4; 1,3 / kmod )min (2,2; 2,1 / kmod )

* Bæreevner for b = 80 mm og e = 120 mm

Eksempel
2 vinkelbeslag AA60280 i en bjælke-bjælkesamling, lastgruppe: Kort; kmod = 0,9. Fuld udsømning med CNA4,0x40 kamsøm. Åsens bredde b = 75 mm.

Laster: F1,d = 1,1 kN og F5,d = 0,3 kN virkende e = 130 mm over bjælken.

R1,d =  tabelværdi x kmod / γM = 2,8 x 0,9 / 1,35 = 1,9 kN
R5,d =  tabelværdi x kmod / γM = (1,1 / 0,90,5) x 0,9 / 1,35 = 0,8 kN

Eftervisning:
Ved kombinasjon av laster skal følgende kontolleres:


Installasjon

Installasjon

Innfesting

  • Som innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
