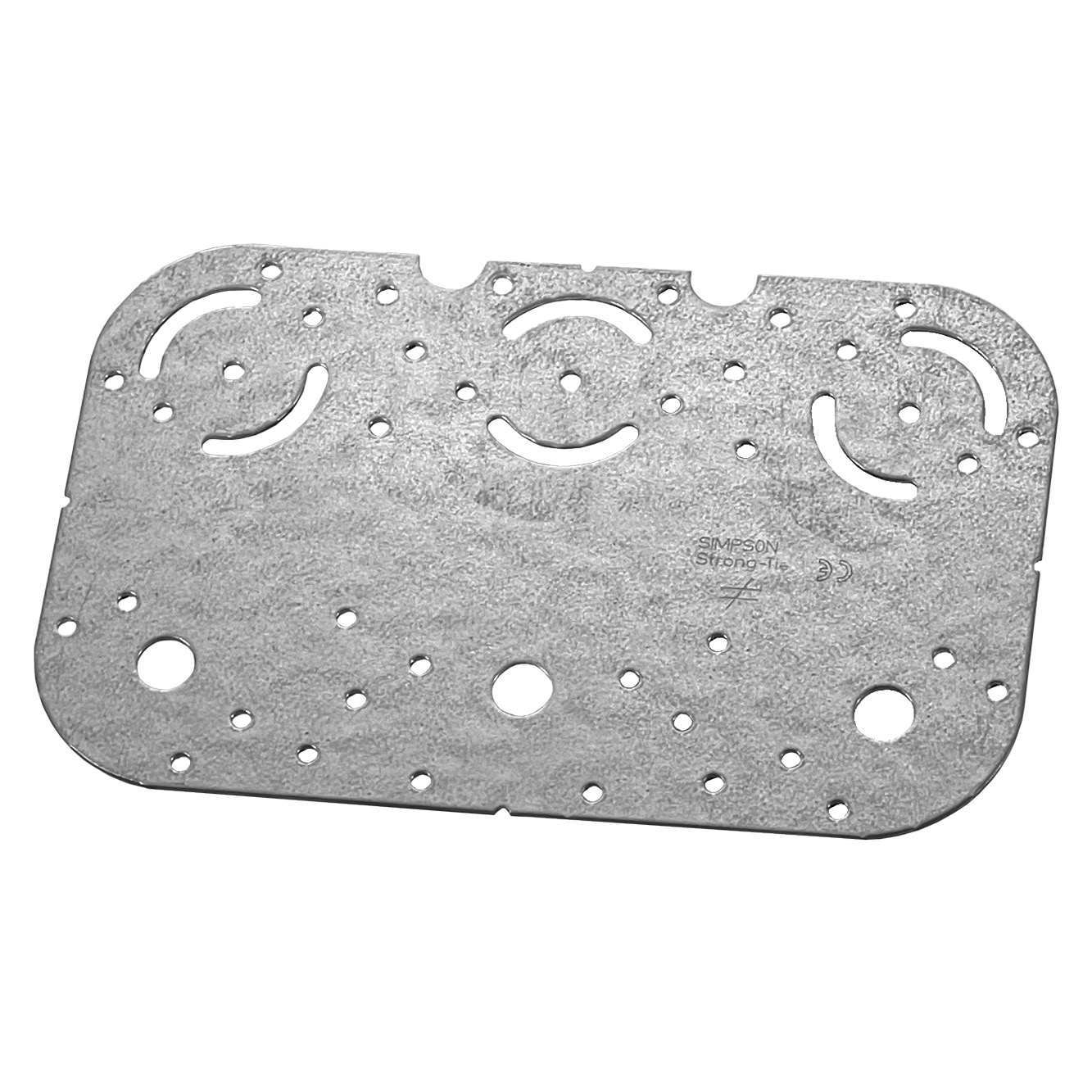

Wind Secure™ tilkoblingsbeslag

WSB, WSD og WSP er en ny serie vindavstivingsbeslag, som kan monteres på over- og undersiden av sperrene.

Den store fordelen er at en eller to BAN40 vindstrekkbånd kan monteres direkte på beslaget, uten bruk av koblingsbeslag.

Vinkelen mellom vindstrekkbåndet og sperr /lekter er variabel, men innenfor den optimale vinkel på 30° og 60°.

WSP består av 12 stk.beslag inkl. monteringsbolter, eks. beslagskruer.

Teknisk dataark
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2

Produktinformasjon

Bilder

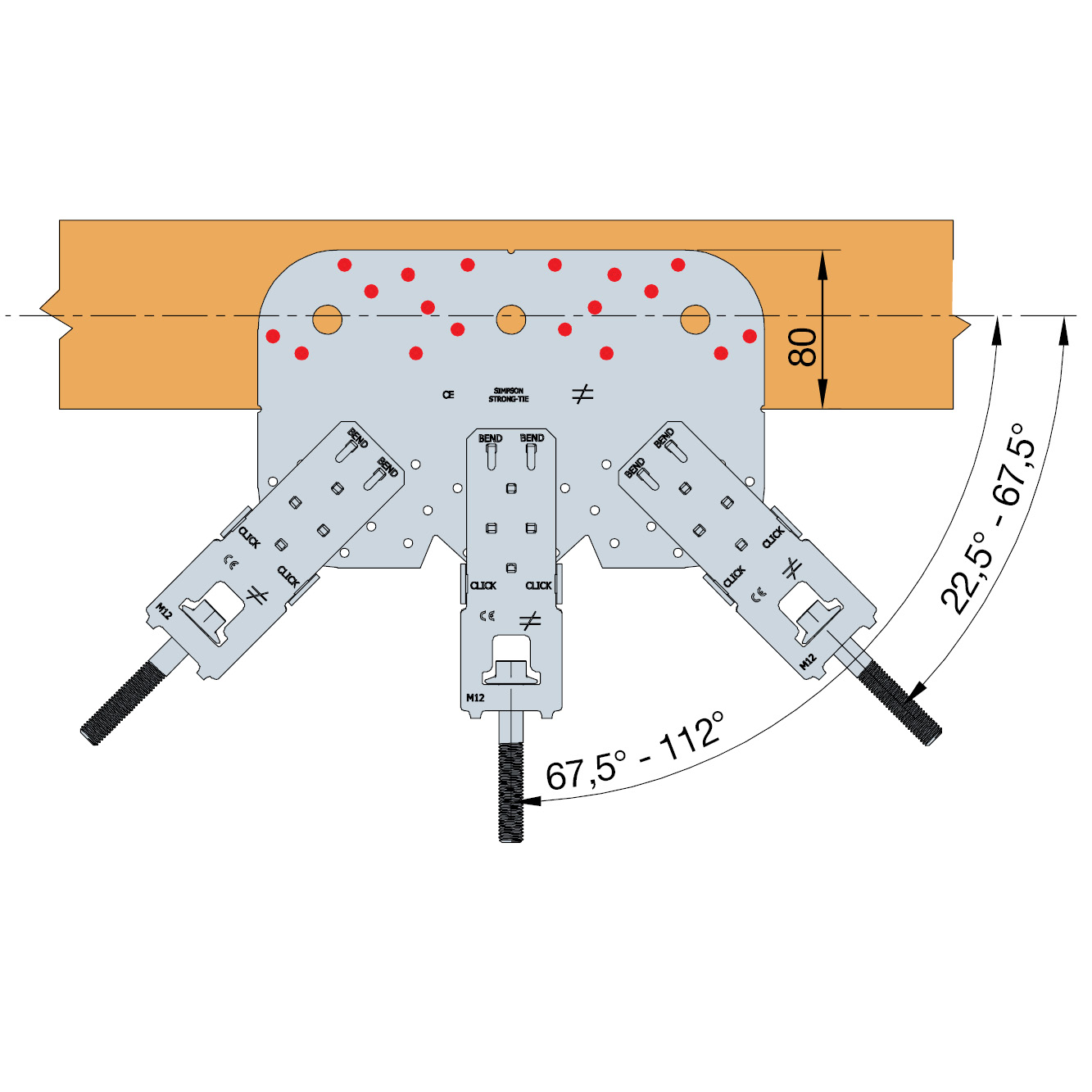

WSP install over.jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - som gir en sinklagstykkelse på ca. 20 μm

Fordeler

  • Passer optimalt til BAN40
  • Vindstrekkbåndet kan monteres direkte på beslaget, uten bruk av koblingsbeslag

Montage

m-wsp-2021-01-06-2021.pdf (358.8 KB)

Applikasjoner

Bruksområder

  • Brukes til vindavstiving

Tekniske data

Dimensjoner


Dimensjoner

Art. nr. NOBB nr. Mål [mm]
A B t Holes
WSP5116599325516023 x Ø15

Karakteristisk bæreevne

Art. nr. Forbindelsesmidler Dimensjoner trevirke [mm] Karakteristisk bæreevne [kN]
CSA 5,0x40 Høyde Bredd Vinkel mellom lekter og bånd Vindtrekkbånd
60º 45º 30º 15º 0º 30°-90° 2x25 2x40
WSP18Min. 45Min. 9519.719.419.219.119.119.111.917.8

Montering

Montering

Innfesting

  • Bruk CSA 5.0x35 iht. den medfølgende veiledning

Sertifiseringer

Ytelses Erklæring (DoP)

se-dop-e10-0440-05.pdf (98.97 KB)
se-dop-e10-0440-issue-4.pdf (98.79 KB)
se-dop-e10-0440-issue-3.pdf (41.87 KB)
9760dfdc81d1eac7f9b19cf2e08412e04697dd0c-pdf.pdf (35.34 KB)
uk-dop-e10-0440-05.pdf (98.63 KB)
uk-dop-e10-0440-issue-4.pdf (98.39 KB)
uk-dop-e10-0440-issue-3.pdf (41.82 KB)
uk-dop-e10-0440.pdf (32.05 KB)
026db6e0dc746a78bc80366e512011b2a04f3d00.pdf (32.05 KB)

European Technical Assessment (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
