BAN
Vindtrekkbånd

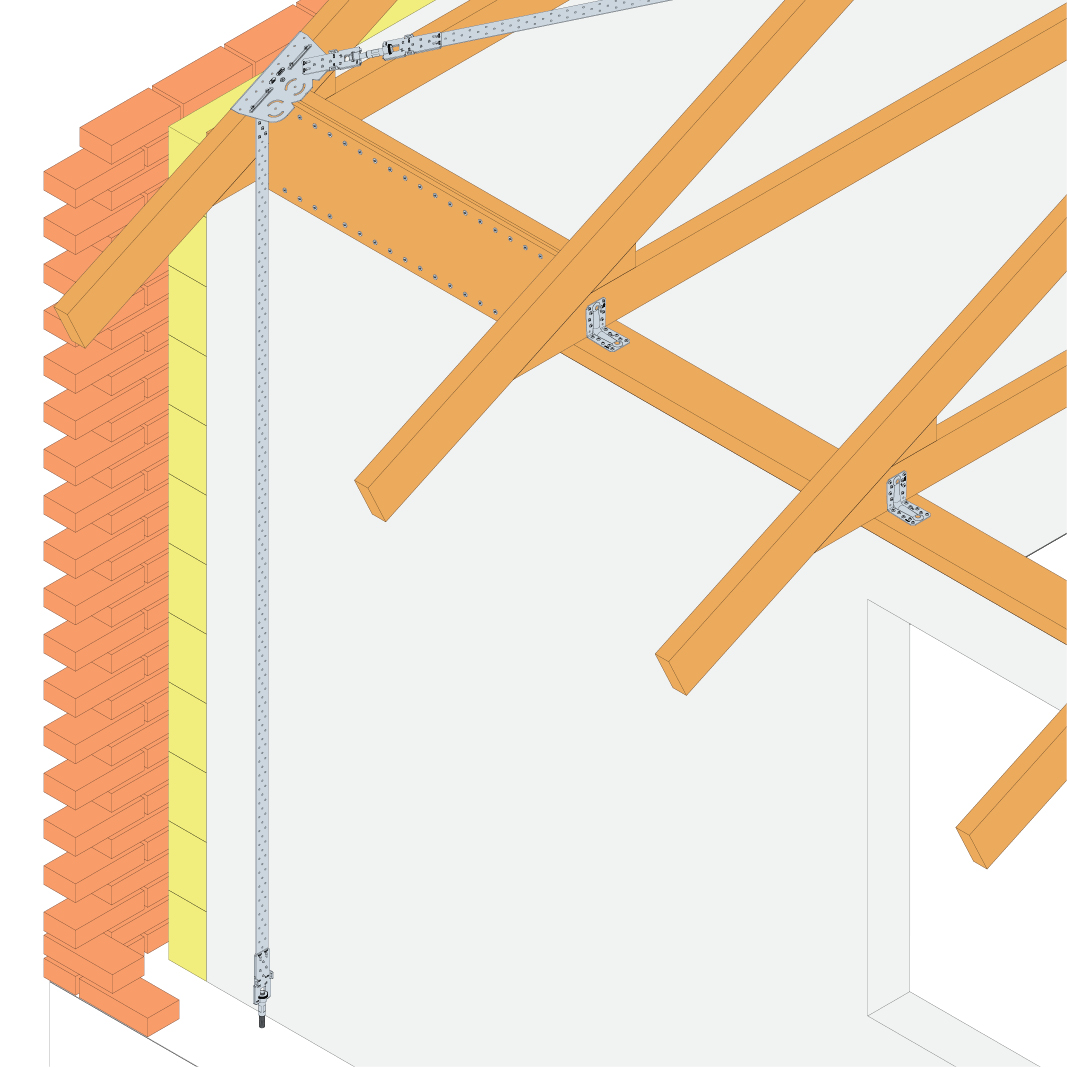

BAN vindtrekkbånd brukes til forankring og avstiving av takkonstruksjoner, som beskrevet i vår vindavstivingskatalog (strongtie.no). Vindtrekkbånd med bredde på 25, 40 og 60 mm inngår som trekkbånd i vindavstivingssystemene. Vindtrekkbånd 80x2,0 kan brukes der det kreves større trekkstyrke i båndet. For at båndene skal være virksomme, skal de være stramme i det ferdige bygget.
CE-merket
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Indoor
Produktinformasjon
Egenskaper
Materiale
For BAN202510, BAN202525, BAN206050 og BAN208025:
- Stålkvalitet: Galvanisert stål S250GD + Z275, i henhold til EN 10346
- Korrosjonsbeskyttelse:
275 g/m2 på begge sider, i henhold til en sinklagstykkelse på ca. 20 μm
For BAN154025 og BAN154050:
- Stålkvalitet: Galvanisert stål S350GD + Z275, i henhold til EN 10346
- Korrosjonsbeskyttelse:
275 g/m2 på begge sider, i henhold til en sinklagstykkelse på ca. 20 μm
- Finnes også i en rustfri syrefast utgave: BAN204025S
Fordeler
- Muliggjør forankring og avstiving av trekonstruksjoner
Applikasjoner
Skjøter
- Forankring av trekonstruksjoner
- Avstiving av trekonstruksjoner
Bruksområder
- Vindtrekkbånd BAN brukes til forankring og avstiving av trekonstruksjoner
Tekniske data
Dimensjoner

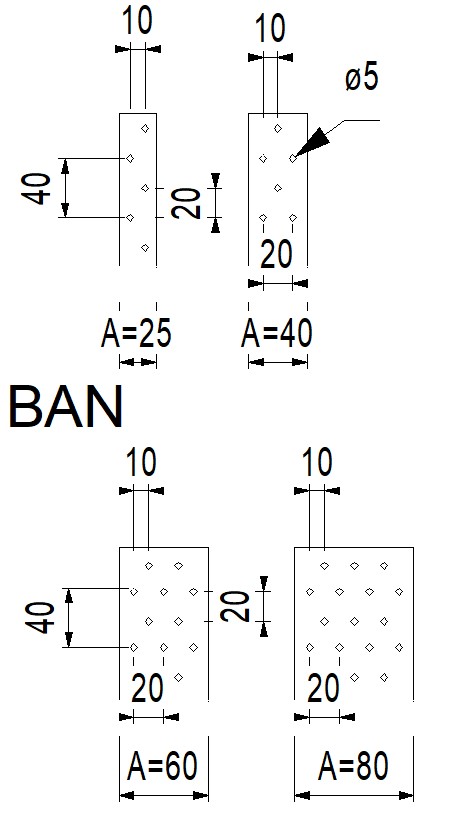

Art. nr. | NOBB nr. | Dimensjoner | Hull | Box Quantity | ||
---|---|---|---|---|---|---|
A [mm] | B [m] | t [mm] | Ø [mm] | |||
BAN202510 | 21217500 | 25 | 10 | 2 | 5 | 4 |
BAN202525 | 21217534 | 25 | 25 | 2 | 5 | 1 |
BAN154025 * ** | 24942930 | 40 | 25 | 1.5 | 5 | 1 |
BAN204025 * | 21220405 | 40 | 25 | 2 | 5 | 1 |
BAN154050 * ** | 24942948 | 40 | 50 | 1.5 | 5 | 1 |
BAN204050 * | 21220413 | 40 | 50 | 2 | 5 | 1 |
BAN206050 | 21220439 | 60 | 50 | 2 | 5 | 1 |
BAN208025 | 21220447 | 80 | 25 | 2 | 5 | 1 |
* Fås med meterangivelse per ½ m
** Høystyrkestål S350GD
Lastbæreevnetabell (karakteristiske verdier)
Art. nr. | Karakteristisk bæreevne R1,k (kN) min. af: | |||
---|---|---|---|---|
Stål | Tre - ved anvendelse av kamspik CNA4,0x | |||
35 | 40 | 60 | ||
BAN202510 | 11.9 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN202525 | 11.9 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN154025 * ** | 17 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN204025 * | 17.8 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN154050 * ** | 17 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN204050 * | 17.8 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN206050 | 26.7 | 1,66 x n | 1,85 x n | 2,36 x n |
BAN208025 | 35.6 | 1,66 x n | 1,85 x n | 2,36 x n |
n = antal kamspiker
* Fås med meterangivelse per ½ m
** Høystyrkestål S350GD
Characteric capacities
Art. nr. | Karakteristisk bæreevne - R1,k [kN] | |||
---|---|---|---|---|
CNA 4,0x35 | CNA4,0x40 | CNA 4,0x50 | CNA4,0x60 | |
BAN154025 * ** | min (17/kmod ; 1,66 x n) | min (17/kmod ; 1,85 x n) | min (17/kmod ; 2,22 x n) | min (17/kmod ; 2,36 x n) |
BAN204025 * | min (17.8/kmod ; 1,66 x n) | min (17.8/kmod ; 1,85 x n) | min (17.8/kmod ; 2,22 x n) | min (17.8/kmod ; 2,36 x n) |
BAN154050 * ** | min (17/kmod ; 1,66 x n) | min (17/kmod ; 1,85 x n) | min (17/kmod ; 2,22 x n) | min (17/kmod ; 2,36 x n) |
BAN204050 * | min (17.8/kmod ; 1,66 x n) | min (17.8/kmod ; 1,85 x n) | min (17.8/kmod ; 2,22 x n) | min (17.8/kmod ; 2,36 x n) |
BAN206050 | min (26.7/kmod ; 1,66 x n ) | min (26.7/kmod ; 1,85 x n) | min (26.7/kmod ; 2,22 x n) | min (26.7/kmod ; 2,36 x n) |
BAN208025 | min (35.6/kmod ; 1,66 x n ) | min (35.6/kmod ; 1,85 x n) | min (35.6/kmod ; 2,22 x n) | min (35.6/kmod ; 2,36 x n) |
Montering
Montering
Innfesting
- Ved innfesting av vindtrekkbånd i trekonstruksjoner brukes CNA4,0xℓ beslagspiker eller CSA5,0xℓ beslagskruer
- Det anbefales alltid å bruke tilkoblingsbeslag for oppnåelse av maksimal tilkoblingsstyrke til sperrekonstruksjonen
- Ved innstøping bestemmes den nødvendige innstøpingslengden av betongkvaliteten og kreftenes størrelse
For guide til valg av bånd, henviser vi til vindavstivingskatalogen eller til kapittel 14 i produktkatalogen vår, som du finner på strongtie.no
